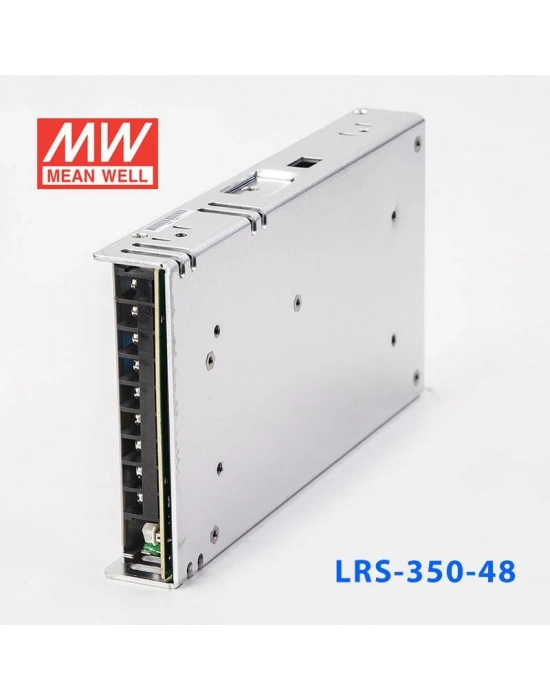

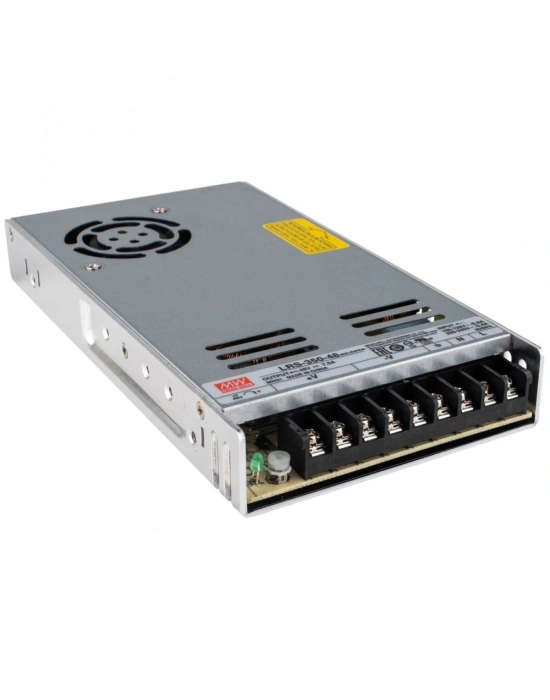

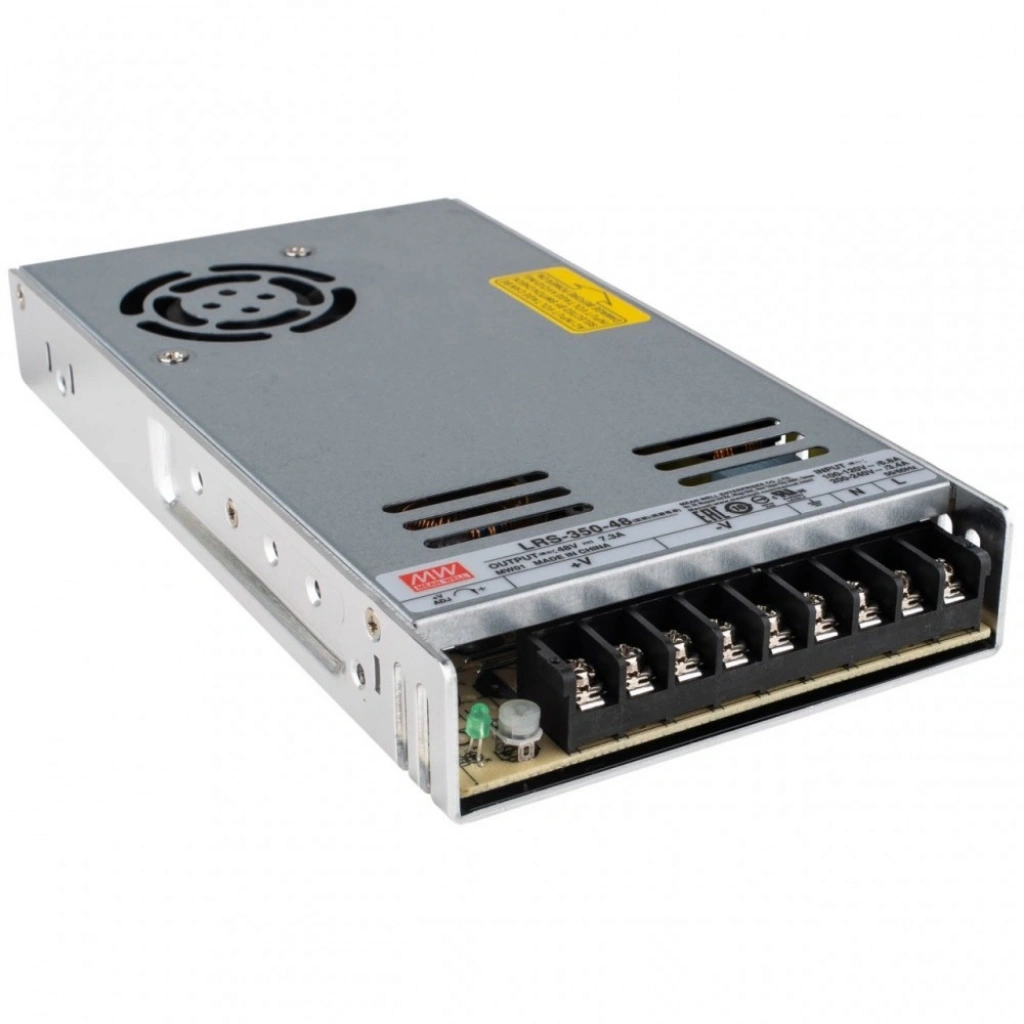

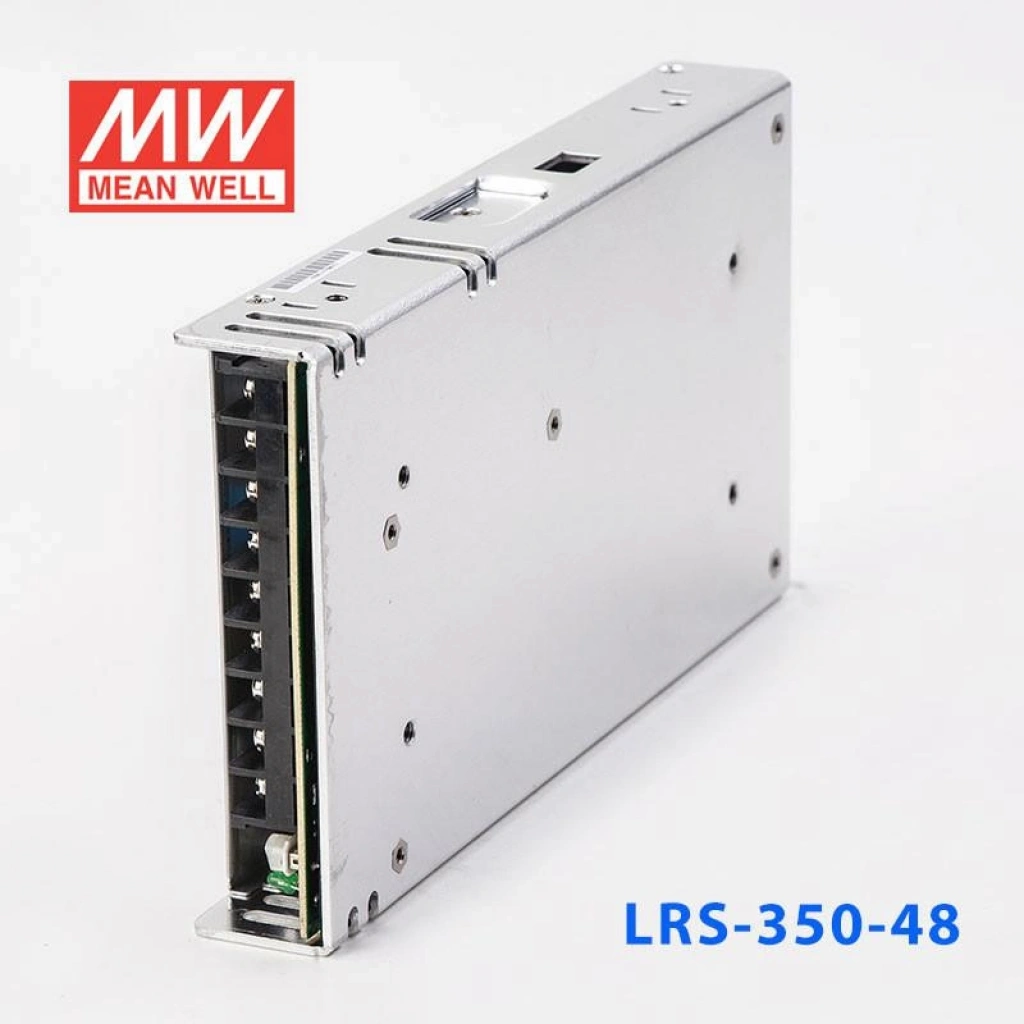

Mean Well LRS-350-48 48V 7.3A 350.4W Endüstriyel Güç Kaynağı

Mean Well LRS-350-48, yüksek güç yoğunluğu, kararlı çıkış gerilimi ve gelişmiş elektriksel koruma özelliklerini bir araya getiren, 48V DC çıkışlı endüstriyel anahtarlamalı güç kaynağıdır.

350.4W nominal güç kapasitesi ve 7.3A sürekli çıkış akımı sayesinde yüksek performanslı 3D yazıcı hareket sistemleri, step motor sürücüleri, CNC makineleri, endüstriyel otomasyon ekipmanları ve 48V DC besleme gerektiren elektronik uygulamalarda kullanılabilir.

MEAN WELL'in LRS-350 serisine ait olan bu model, yalnızca 30 mm yüksekliğe sahip kompakt metal gövdesi, %89 tipik enerji verimliliği ve sıcaklık kontrollü dahili soğutma fanıyla profesyonel uygulamalar için tasarlanmıştır.

Özellikle Voron AWD, VZBot, CoreXY ve özel yüksek hızlı 3D yazıcı projelerinde kullanılan 48V uyumlu step motor sürücülerinin beslenmesi için değerlendirilebilecek güçlü bir enerji çözümüdür.

Öne Çıkan Özellikler

• 350.4W nominal çıkış gücü

• 48V DC sabit nominal çıkış gerilimi

• 7.3A sürekli çıkış akımı

• %89 tipik enerji verimliliği

• 43.2–52.8V ayarlanabilir çıkış gerilimi

• 115V / 230V seçilebilir AC giriş

• 90–132V AC veya 180–264V AC giriş aralığı

• Dahili sıcaklık kontrollü soğutma fanı

• Kompakt 1U tasarım

• Metal koruyucu gövde

• Kısa devre koruması

• Aşırı yük koruması

• Aşırı gerilim koruması

• Aşırı sıcaklık koruması

• 5G titreşim dayanımı

• Güç durum LED göstergesi

• 3 yıl üretici garantisi

Teknik Özellikler

Not: Çalışma sıcaklığı ve giriş gerilimine göre güç azaltma gerekebilir. +70°C ortam sıcaklığında tam nominal güçte çalışma garanti edilmez.

Yüksek Hızlı 3D Yazıcılarda Kullanım

Mean Well LRS-350-48, 48V besleme mimarisine sahip özel 3D yazıcı projelerinde kullanılabilir.

48V besleme, uygun motor ve sürücü kombinasyonlarında yüksek hızlarda motor akımının daha hızlı yükselmesine yardımcı olarak yüksek devir performansını iyileştirebilir.

Bu özellik, özellikle yüksek ivmelenme ve yüksek hareket hızı hedefleyen CoreXY sistemlerinde avantaj sağlayabilir.

Voron AWD 3D Yazıcılar

Voron 2.4 ve Voron Trident platformları üzerinde geliştirilen dört motorlu AWD hareket sistemlerinde 48V uyumlu step motor sürücülerini beslemek amacıyla kullanılabilir.

Örnek kullanım alanları:

• Voron 2.4 AWD modifikasyonları

• Voron Trident AWD sistemleri

• Dört motorlu CoreXY hareket sistemleri

• TMC5160 tabanlı 48V uyumlu sürücü uygulamaları

• Yüksek hızlı XY hareket sistemleri

48V kullanımında anakart, step motor sürücüsü ve bağlı elektroniklerin gerilim uyumluluğu mutlaka kontrol edilmelidir.

VZBot 3D Yazıcılar

Yüksek hızlı CoreXY mimarisiyle geliştirilen VZBot sistemlerinde, uygun 48V sürücü altyapısıyla birlikte kullanılabilir.

Özellikle dört motorlu AWD sistemlerde motor besleme hattı için değerlendirilebilir.

Örnek uygulamalar:

• VZBot 330 AWD projeleri

• Özel VZBot CoreXY sistemleri

• 48V uyumlu yüksek akım step motor sürücüleri

• Yüksek hızlı XY hareket sistemleri

• Özel modifiye edilmiş gantry sistemleri

Güç kaynağının yeterliliği, motorların ve sürücülerin gerçek güç tüketimine göre hesaplanmalıdır.

RatRig ve Özel CoreXY Yazıcılar

RatRig V-Core ve benzeri büyük hacimli CoreXY sistemlerde, 48V destekli motor sürücüleriyle kullanılan özel hareket sistemlerinin enerji ihtiyacını karşılamak amacıyla kullanılabilir.

Özellikle büyük baskı hacmine sahip, yüksek ivmelenme hedefleyen özel yazıcı projelerinde değerlendirilebilir.

TMC5160 Step Motor Sürücüleriyle Kullanım

Mean Well LRS-350-48, uygun donanım tasarımına sahip TMC5160 sürücüler için 48V motor beslemesi sağlayabilir.

TMC5160 tabanlı sürücüler, sürücü kartının tasarımına bağlı olarak yüksek motor besleme gerilimleriyle çalışabilir.

48V kullanımının başlıca avantajları:

• Yüksek motor devirlerinde torkun korunmasına yardımcı olması

• Motor sargılarındaki akımın daha hızlı yükselmesini sağlaması

• Uygun sistemlerde yüksek hız performansını iyileştirmesi

• Yüksek hızlı CoreXY hareket sistemlerine uygun olması

• Dört motorlu AWD sistemlerde ortak besleme kaynağı olarak kullanılabilmesi

Önemli: Her TMC5160 sürücü kartı 48V uygulaması için uygun değildir. Sürücü üzerindeki MOSFET, kondansatör, regülatör ve diğer bileşenlerin gerilim sınırları kontrol edilmelidir.

Ayrıca motor yavaşlaması sırasında oluşabilecek rejeneratif gerilim yükselmelerine karşı uygun koruma önlemleri alınmalıdır.

CNC Makineleri ve Hareket Kontrol Sistemleri

LRS-350-48, 48V DC ile çalışan CNC ve hareket kontrol sistemlerinde kullanılabilir.

Örnek kullanım alanları:

• CNC router projeleri

• Step motor kontrollü doğrusal hareket sistemleri

• Endüstriyel hareket kontrol uygulamaları

• Lineer kızak ve vidalı mil sistemleri

• Otomasyon makineleri

• Robotik hareket mekanizmaları

48V DC ile beslenen uygun motor sürücülerine kararlı enerji sağlamak üzere tasarlanmış sistemlerde kullanılabilir.

Endüstriyel Otomasyon Uygulamaları

Mean Well LRS-350-48, endüstriyel kontrol ve otomasyon sistemlerinde de kullanılabilir.

Başlıca kullanım alanları:

• Endüstriyel makine kontrol panoları

• 48V DC kontrol devreleri

• Robotik sistemler

• Elektronik test ekipmanları

• Motor sürücü sistemleri

• Endüstriyel elektronik modüller

• Özel makine imalatı

• Otomasyon ve mekatronik projeleri

Yüksek Verimlilik ve Enerji Performansı

LRS-350-48, %89 tipik verimlilik değerine sahiptir.

Bu sayede şebekeden alınan elektrik enerjisinin önemli bir bölümünü kullanılabilir DC çıkış gücüne dönüştürür.

Yüksek verimlilik, güç kaynağı içerisindeki enerji kayıplarının ve ısı oluşumunun azaltılmasına yardımcı olur.

Ayrıca 0.75W altında yüksüz güç tüketimiyle enerji verimliliğini destekler.

Akıllı Fan Kontrolü

LRS-350-48, dahili DC soğutma fanına sahiptir.

Fan, iç sıcaklık değerine göre otomatik olarak devreye girer veya kapanır.

Üretici verilerine göre fan kontrol eşikleri yaklaşık olarak şöyledir:

• İç sıcaklık sensörü 50°C ve üzerine ulaştığında fan çalışır.

• İç sıcaklık sensörü 40°C ve altına düştüğünde fan kapanır.

Bu özellik, düşük sıcaklıklarda gereksiz fan çalışmasını azaltmaya yardımcı olur.

Fan kontrolü ortam sıcaklığından ziyade güç kaynağının dahili sıcaklık sensörüne bağlıdır.

Elektriksel Koruma Sistemleri

Kısa Devre Koruması

Çıkış hattında kısa devre meydana geldiğinde güç kaynağı koruma mekanizması devreye girer.

Aşırı Yük Koruması

Nominal çıkış gücünün yaklaşık %110–140 seviyesine ulaşılması durumunda koruma devresi etkinleşir.

48V modelinde koruma sonrasında çıkış kapanır. Arıza giderildikten sonra yeniden enerji verilmesi gerekebilir.

Aşırı Gerilim Koruması

Çıkış gerilimi güvenli sınırların üzerine çıktığında koruma sistemi devreye girer.

48V modeli için aşırı gerilim koruma aralığı 55.2–64.8V seviyesindedir.

Aşırı Sıcaklık Koruması

Güç kaynağı aşırı sıcaklık koşullarında koruma moduna geçerek çıkışı kapatabilir.

Arıza koşulları giderildikten sonra yeniden enerji verilmesi gerekebilir.

Kompakt Metal Gövde

Mean Well LRS-350-48, yalnızca 30 mm yüksekliğe sahip 1U tasarımıyla dar montaj alanlarına uyum sağlar.

215 × 115 × 30 mm ölçülerindeki metal gövde, elektrik panoları, 3D yazıcı elektronik bölmeleri ve özel makine muhafazalarında montaj kolaylığı sunar.

Havalandırma açıklıkları kapatılmamalı, fanın hava akışı engellenmemeli ve üreticinin montaj talimatlarına uyulmalıdır.

Bağlantı Bilgileri

Güç kaynağı üzerinde AC giriş ve DC çıkış terminalleri bulunmaktadır.

AC Giriş Terminalleri

• AC/L: Faz

• AC/N: Nötr

• FG: Koruyucu topraklama

DC Çıkış Terminalleri

• -V: Negatif DC çıkış

• +V: Pozitif 48V DC çıkış

Çıkış gerilimi, üzerindeki ayar potansiyometresi aracılığıyla belirli sınırlar içinde düzenlenebilir.

Önemli: Türkiye'de standart 230V şebeke bağlantısı için giriş gerilimi seçicisinin 230V konumunda olması gerekir. Yanlış konumda çalıştırılması güç kaynağında ciddi hasara neden olabilir.

Neden Mean Well LRS-350-48?

MEAN WELL'in endüstriyel güç kaynakları konusunda sahip olduğu deneyimi kompakt ve yüksek verimli bir tasarımla birleştiren LRS-350-48, 48V DC enerji gerektiren uygulamalar için güçlü bir alternatiftir.

350.4W nominal kapasitesi, %89 tipik verimliliği ve kapsamlı elektriksel koruma sistemleriyle yüksek performanslı özel 3D yazıcı projelerinde, CNC sistemlerinde ve endüstriyel otomasyon uygulamalarında kullanılabilir.

Stroma3D, Voron, VZBot, CoreXY ve profesyonel 3D yazıcı projeleri için MEAN WELL güç kaynakları, step motor sürücüleri, kontrol kartları ve elektronik bileşenler sunar.

Önemli Kullanım Uyarıları

• Bu ürün 48V DC çıkış sağlar.

• 12V veya 24V ile çalışan ekipmanlara doğrudan bağlanmamalıdır.

• 48V uyumlu olmayan anakartlar ve step motor sürücüleriyle kullanılmamalıdır.

• Şebeke giriş voltajı seçicisi bağlantıdan önce kontrol edilmelidir.

• Koruyucu topraklama bağlantısı yapılmalıdır.

• Çıkış yükü ve ortam sıcaklığına göre güç kapasitesi değerlendirilmelidir.

• Uygun kablo kesiti, sigorta ve koruma bileşenleri kullanılmalıdır.

• Elektriksel bağlantılar yetkin kişiler tarafından gerçekleştirilmelidir.
