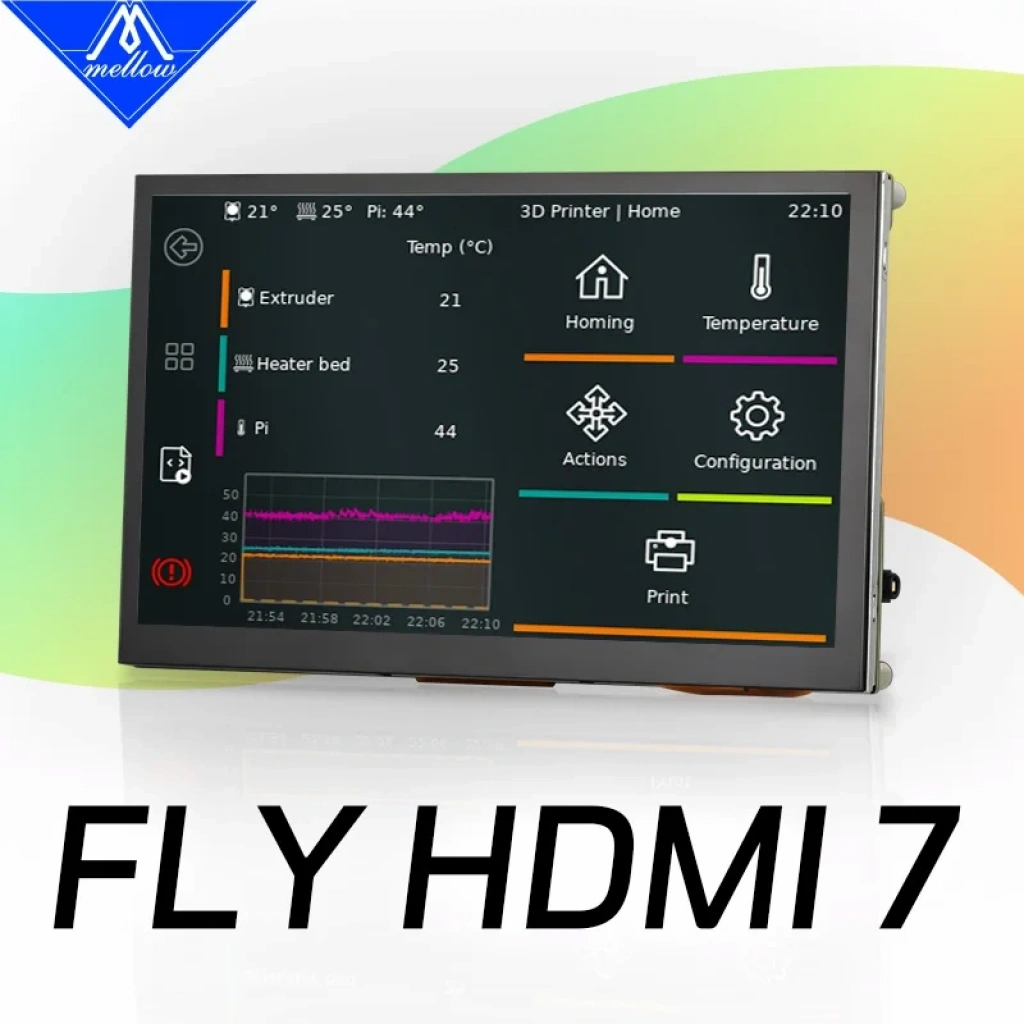

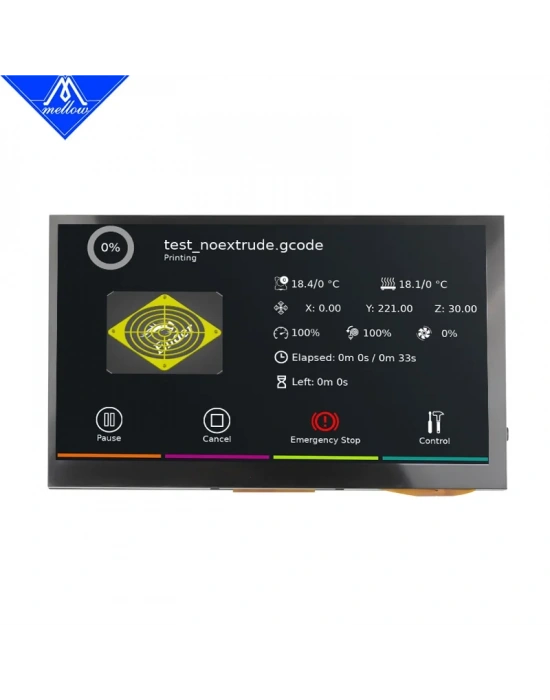

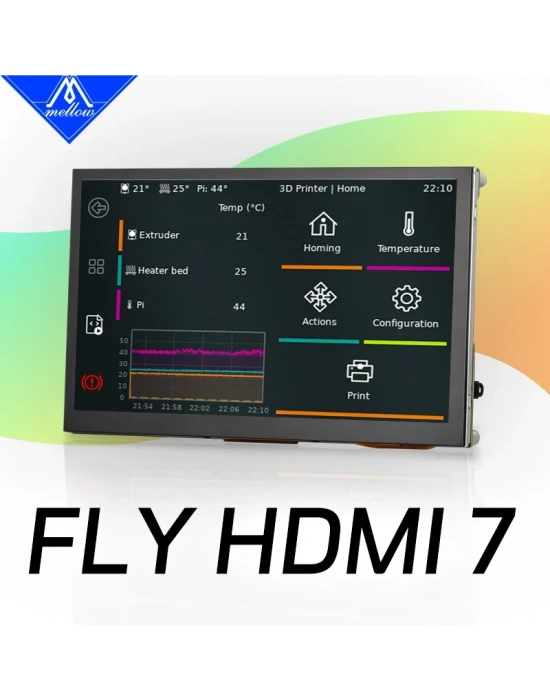

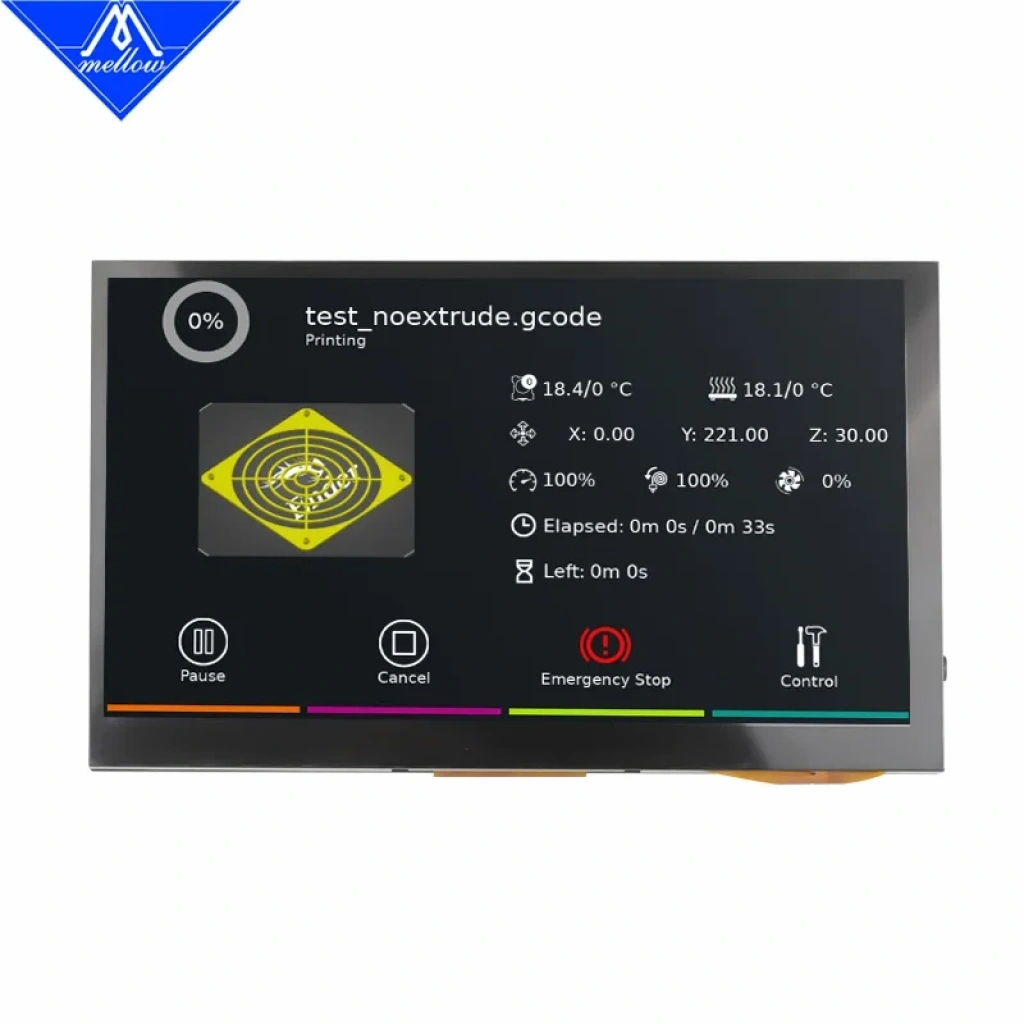

Mellow FLY HDMI7 7" IPS Dokunmatik LCD Ekran – Klipper / Raspberry Pi

Mellow FLY HDMI7, modern Klipper tabanlı 3D yazıcı sistemlerinde yerel dokunmatik kullanıcı arayüzü oluşturmak için tasarlanmış 7 inç IPS LCD ekrandır.

1024×600 piksel çözünürlüğü, geniş 7 inç görüntü alanı ve dokunmatik kontrol desteği sayesinde KlipperScreen gibi arayüzlerin rahat şekilde kullanılmasına olanak sağlar. Yazıcı durumunu takip etme, eksen hareketleri, sıcaklık kontrolü, filament işlemleri, makrolar ve baskı kontrolleri doğrudan yazıcı üzerinden gerçekleştirilebilir.

Ekranın önemli özelliklerinden biri iki farklı bağlantı yaklaşımını desteklemesidir.

Standart HDMI bağlantısı sayesinde Raspberry Pi gibi yaygın host sistemleriyle kullanılabilir. Bunun yanında Mellow'un belirli FLY host sistemlerinde FPC-HDMI bağlantısı kullanılabilir. Bu yapı uygun FLY donanımında HDMI ve USB kablo karmaşasını azaltarak daha temiz bir montaj yapılmasını sağlar.

Klipper ve KlipperScreen

FLY HDMI7 özellikle Klipper tabanlı 3D yazıcılarda kullanıma uygundur.

KlipperScreen kurulu bir host sistemine bağlandığında yazıcının temel fonksiyonları dokunmatik ekran üzerinden yönetilebilir. Böylece Mainsail veya Fluidd için sürekli telefon ya da bilgisayar kullanılması gerekmez.

Ekran üzerinden uygun yapılandırmayla;

• yazıcı durumunu görüntüleme,
• X/Y/Z hareket kontrolü,
• nozzle ve tabla sıcaklıklarını yönetme,
• fan kontrolü,
• filament yükleme/boşaltma,
• baskı başlatma ve durdurma,
• Klipper makrolarını çalıştırma

gibi işlemler gerçekleştirilebilir.

Özel FPC Bağlantısı

FLY HDMI7'nin standart HDMI ekranlardan ayrıldığı önemli noktalardan biri FPC bağlantı desteğidir.

Mellow'un resmi dokümantasyonuna göre FLY HDMI ekranlarda kullanılan kablo:

25 Pin – Reverse – 0.5 mm – 1 metre FPC

özelliğindedir.

Mellow'un dokümantasyonu FPC tek kablo bağlantısını destekleyen host sistemler arasında özellikle FLY-PI-V2, FLY-C8 ve FLY-PRO-X10 modellerini belirtiyor. Diğer FLY kartlarında bağlantı yöntemini karta göre kontrol etmek gerekiyor.

Bu bağlantı yönteminin avantajı yazıcının elektronik bölümündeki kablo sayısını azaltması ve özellikle Voron/VZBot gibi temiz elektronik montajının önemsendiği sistemlerde daha düzenli bir kurulum sağlamasıdır.

Standart HDMI Bağlantısı

FLY HDMI7 yalnızca Mellow FLY kartlarına özel bir ekran değildir.

Üzerindeki standart HDMI bağlantısı sayesinde uygun görüntü çıkışına sahip host sistemleriyle kullanılabilir. Mellow ürünü Raspberry Pi uyumlu olarak da tanımlamaktadır.

Bu nedenle ekran;

Raspberry Pi
Mellow FLY host sistemleri
Klipper host sistemleri
uygun HDMI çıkışına sahip SBC sistemleri

ile kullanılabilir.

Raspberry Pi modeline bağlı olarak HDMI → HDMI, Micro-HDMI → HDMI gibi uygun kablonun ayrıca seçilmesi gerekebilir.

Voron ve VZBot Kullanımı

FLY HDMI7, özellikle büyük dokunmatik ekran isteyen;

Voron 2.4
Voron Trident
VZBot
HevORT
RatRig
Custom CoreXY

sistemlerinde KlipperScreen ekranı olarak değerlendirilebilir.

Ekranın fiziksel montajı için kullanılan yazıcıya uygun ekran çerçevesi veya basılı montaj aparatı gereklidir.

IPS Panel ve 7" Görüntü Alanı

7 inç ekran boyutu, küçük 3.5" veya 5" kontrol ekranlarına kıyasla KlipperScreen arayüzünde daha geniş çalışma alanı sağlar.

IPS panel yapısı özellikle yazıcının ön paneline farklı açılarda bakıldığında görüntünün daha rahat takip edilmesine yardımcı olur.

Fonksiyon Tuşları

Mellow, HDMI7 üzerinde ekran kullanımını kolaylaştıran fonksiyon kontrolleri sunmaktadır.

Üreticiye göre ekran üzerinden parlaklık ayarı, ekran yönünü değiştirme ve yeniden başlatma gibi işlevler kontrol edilebilir.

Temperli Cam

Ekranın ön yüzünde yüksek dayanımlı temperli cam kullanılmıştır. Bu yapı özellikle atölye ve 3D yazıcı ortamlarında ekran yüzeyinin fiziksel etkilere karşı korunmasına yardımcı olur.

Kutu İçeriği

Ürünün satın alınan varyantına dikkat etmek gerekiyor. Mellow'un güncel mağaza sayfasında seçenekler ayrı listeleniyor:

Set 1:
1 × FLY HDMI7 IPS Dokunmatik Ekran

Set 2:
1 × FPC kablo
