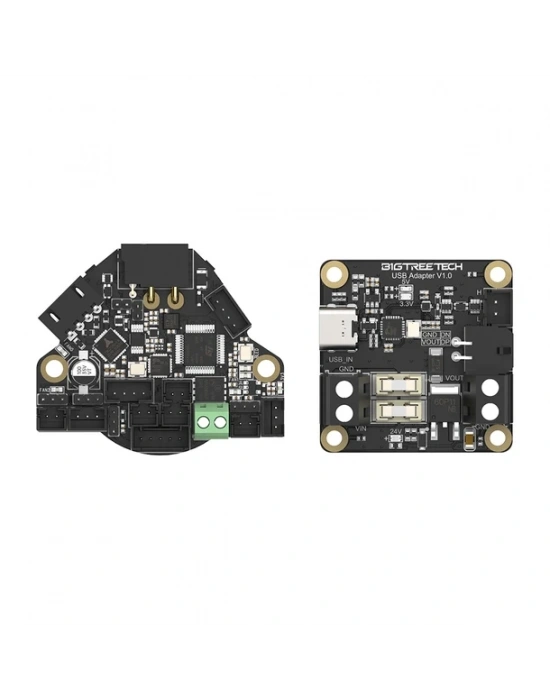

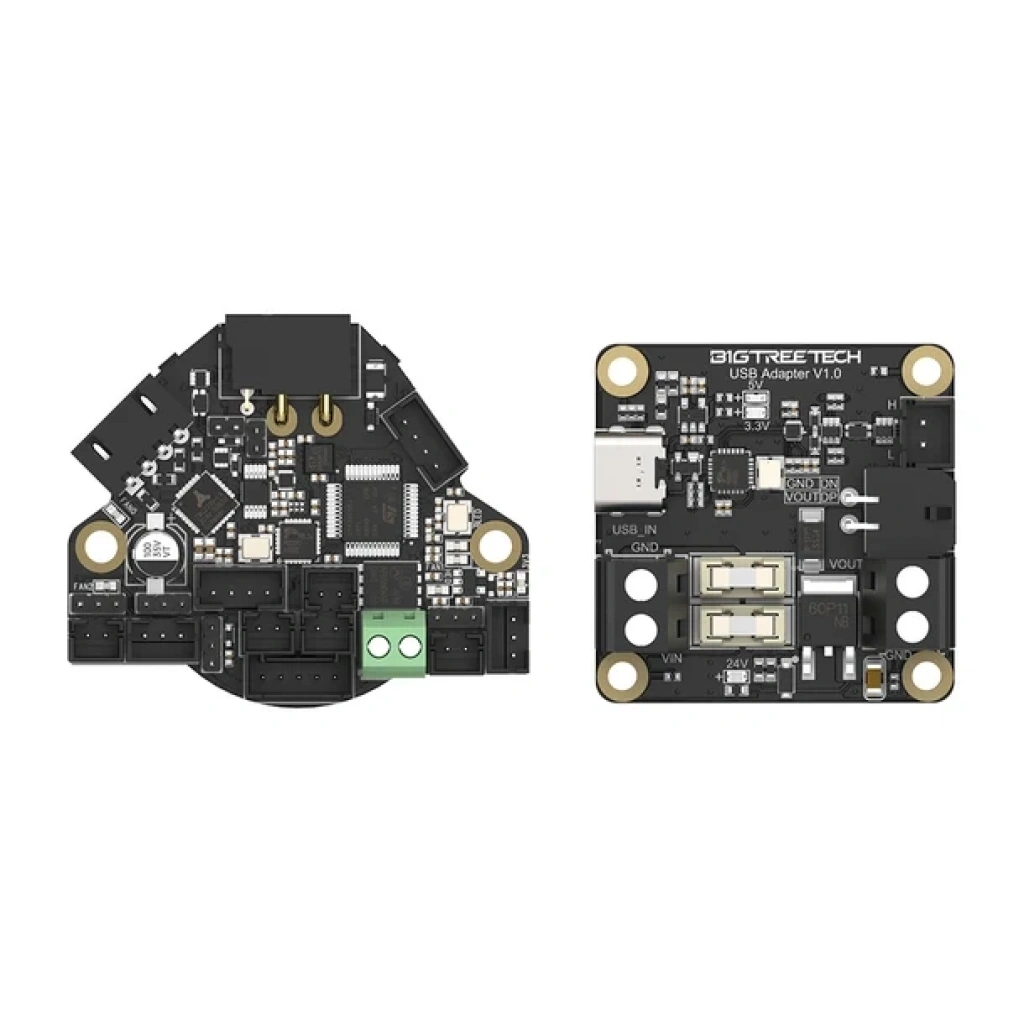

BIGTREETECH EBB36 GEN2 V1.0 CAN Toolhead Kontrol Kartı

Yeni Nesil CAN Bus / USB Haberleşmesi, Entegre TMC2209 Sürücü ve Gelişmiş Elektriksel Koruma Teknolojisi

BIGTREETECH EBB36 GEN2 V1.0, yüksek hızlı FDM 3D yazıcıların hareketli baskı kafasında kullanılmak üzere geliştirilmiş, CAN Bus ve USB haberleşmesini destekleyen yeni nesil bir toolhead kontrol kartıdır.

Özellikle Voron, VzBoT ve özel CoreXY yazıcı projeleri için tasarlanan EBB36 GEN2, ekstrüder motoru, hotend ısıtıcısı, sıcaklık sensörü, soğutma fanları ve çeşitli sensörlerin tek bir kompakt kart üzerinden yönetilmesine olanak tanır.

Önceki EBB36 modellerine kıyasla geliştirilmiş elektriksel koruma devreleri, güçlendirilmiş haberleşme altyapısı, üç bağımsız fan çıkışı ve gelişmiş sensör bağlantılarıyla daha güvenilir ve esnek bir kontrol çözümü sunar.

64MHz STM32G0B1 mikrodenetleyicisi ve entegre TMC2209 step motor sürücüsü sayesinde Klipper tabanlı sistemlerde yüksek performanslı ekstrüder kontrolü sağlar.

Öne Çıkan Özellikler

• Yeni Nesil GEN2 Tasarım: Geliştirilmiş bağlantılar, koruma devreleri ve elektronik altyapı.
• CAN Bus ve USB Haberleşmesi: Jumper üzerinden seçilebilen iki farklı haberleşme yöntemi.
• STM32G0B1 Mikrodenetleyici: 64MHz ARM Cortex-M0+ işlemci mimarisi.
• Entegre TMC2209 Sürücü: UART kontrollü, sessiz ve hassas ekstrüder motor yönetimi.
• LIS2DW İvmeölçer: Klipper Input Shaper ve rezonans ölçümleri için entegre sensör.
• 120W Hotend Isıtıcı Desteği: 24V / 5A kapasitesinde ısıtıcı çıkışı.
• 3 PWM Fan Çıkışı: İki adet 2 pinli ve bir adet takometre destekli 3 pinli fan bağlantısı.
• Fan Arıza Algılama: Takometre destekli fan üzerinden devir geri bildirimi.
• 5V / 24V Fan Seçimi: Uygun jumper yapılandırmasıyla fan besleme gerilimi seçimi.
• PT1000 ve NTC Sensör Uyumluluğu: Farklı hotend sıcaklık sensörleriyle kullanım.
• I²C Genişleme Bağlantısı: Uyumlu çevresel sensörler ve Eddy sensörleri için bağlantı.
• BLTouch ve Probe Desteği: Otomatik tabla ölçüm sensörleriyle uyumluluk.
• RGB LED Bağlantısı: Adreslenebilir LED sistemleri için genişleme çıkışı.
• Gelişmiş Elektriksel Koruma: ESD, kısa devre, aşırı akım ve termal koruma özellikleri.
• Yüksek Hazne Sıcaklığına Uygun Tasarım: 75°C hazne sıcaklığında test edilmiş elektronik yapı.

Teknik Özellikler

CAN Bus ve USB Haberleşme Teknolojisi

EBB36 GEN2 V1.0, hem CAN Bus hem de USB haberleşmesini destekleyen esnek bir bağlantı mimarisine sahiptir.

Kart üzerindeki jumper aracılığıyla haberleşme modu seçilebilir.

CAN Bus Modu

CAN Bus bağlantısı, hareketli baskı kafasındaki elektronik bileşenlerin daha az kablo üzerinden kontrol edilmesine olanak tanır.

Bu sayede kablo yönetimi kolaylaşır, hareketli kablo demetinin karmaşıklığı azalır ve çok eksenli yazıcı sistemlerinde daha düzenli bir kurulum elde edilir.

CAN Bus kullanımında uygun CAN arayüzü, doğru kablolama ve gerekli hat sonlandırma dirençleri kullanılmalıdır.

USB Modu

USB haberleşmesi, uyumlu bir Linux ana bilgisayar üzerinden Klipper ile bağlantı kurulmasını sağlar.

GEN2 tasarımında bulunan sinyal güçlendirme devreleri, USB haberleşmesinin güvenilirliğini artırmaya yardımcı olur.

Kartın USB üzerinden haberleşmesi, 24V güç beslemesi gereksinimini ortadan kaldırmaz.

Önemli: CAN Bus ve USB bağlantıları aynı anda kullanılmamalıdır. Bağlantı yöntemi üreticinin talimatlarına uygun seçilmelidir.

Entegre TMC2209 Ekstrüder Motor Sürücüsü

EBB36 GEN2 V1.0 üzerinde entegre TMC2209 step motor sürücüsü bulunur.

TMC2209, UART haberleşmesi üzerinden motor akımı ve sürücü parametrelerinin Klipper aracılığıyla yapılandırılmasına olanak tanır.

Bu özellik özellikle Sherpa Micro, Orbiter, HGX Lite ve uyumlu diğer kompakt ekstrüder sistemlerinde hassas filament beslemesi için avantaj sağlar.

Sürücü, uygun motor ve akım ayarlarıyla sessiz ve kontrollü ekstrüzyon performansını destekler.

LIS2DW İvmeölçer ve Input Shaper

EBB36 GEN2 V1.0, entegre LIS2DW ivmeölçer sensörüne sahiptir.

Bu sensör, Klipper'ın rezonans ölçüm ve Input Shaper kalibrasyon işlemlerinde kullanılabilir.

Baskı kafasının hareket sırasında oluşturduğu titreşimler ölçülerek uygun Input Shaper parametreleri belirlenebilir.

Doğru kalibrasyon, yüksek hızlı baskılarda ringing ve ghosting gibi titreşim kaynaklı yüzey kusurlarının azaltılmasına yardımcı olur.

Harici bir ivmeölçer modülü kullanmadan toolhead üzerinden ölçüm yapılabilmesi, kurulum sürecini kolaylaştırır.

Gelişmiş Fan Kontrolü ve Takometre Desteği

Yeni nesil EBB36 GEN2, üç bağımsız PWM fan çıkışına sahiptir.

• FAN0: 2 pinli PWM kontrollü fan bağlantısı
• FAN1: 2 pinli PWM kontrollü fan bağlantısı
• FAN2: 3 pinli, takometre geri bildirimli fan bağlantısı

Takometre destekli bağlantı, uyumlu fanların dönüş hızının izlenmesine olanak tanır.

Bu özellik özellikle hotend soğutma fanının durması veya beklenenden düşük hızda çalışması gibi durumların tespit edilmesinde kullanılabilir.

Fan çıkışları 5V veya 24V besleme için yapılandırılabilir.

Fanların toplam akım tüketimi kartın belirtilen sınırlarını aşmamalıdır.

Geliştirilmiş Elektriksel Koruma

BIGTREETECH, GEN2 serisinde elektriksel dayanıklılığı ve bağlantı güvenilirliğini artırmaya yönelik önemli geliştirmeler gerçekleştirmiştir.

Kartın çeşitli giriş ve çıkışlarında kısa devre ve elektrostatik boşalma risklerine karşı koruma devreleri bulunur.

Fan çıkışları aşırı akım ve aşırı sıcaklık korumasıyla desteklenmiştir.

USB ve CAN haberleşme hatları da elektriksel koruma devrelerine sahiptir.

Topraklanmış montaj delikleri, elektrostatik yüklerin kontrollü şekilde uzaklaştırılmasına yardımcı olacak şekilde tasarlanmıştır.

Bu özellikler, özellikle uzun süre çalışan profesyonel yazıcılarda elektronik güvenilirliği destekler.

I²C ve Gelişmiş Sensör Bağlantıları

EBB36 GEN2 V1.0, I²C bağlantısı üzerinden uyumlu çevresel sensörlerin ve bazı Eddy tabanlı ölçüm sistemlerinin kullanılmasına olanak tanır.

Kart ayrıca BLTouch, uyumlu mikroprob sistemleri, 24V prob bağlantıları, endstop sensörleri ve RGB aydınlatma sistemleri için genişleme seçenekleri sunar.

Sensörlerin kullanılabilmesi için elektriksel uyumluluk, pin bağlantıları ve Klipper yapılandırmasının kontrol edilmesi gerekir.

Yüksek Sıcaklıklı Kapalı Hazne Kullanımı

EBB36 GEN2 V1.0, üretici tarafından 75°C hazne sıcaklığına kadar uzun süreli çalışma açısından test edilmiştir.

Bu özellik, ABS, ASA ve mühendislik filamentleriyle çalışan kapalı hazneli yazıcı projelerinde önemli bir avantaj sağlar.

Üretici, 60°C üzerindeki hazne sıcaklıklarında elektronik kart için ek fan soğutması önermektedir.

Kartın gerçek çalışma sıcaklığı, motor sürücüsünün yükü, fan akımı, ortam sıcaklığı ve montaj koşullarından etkilenebilir.

Klipper Uyumluluğu

EBB36 GEN2 V1.0, Klipper tabanlı yazıcı sistemlerinde ek bir mikrodenetleyici olarak çalışır.

Ana kontrol kartından bağımsız olarak toolhead üzerindeki bileşenleri yönetebilir.

Desteklenen uygulamalar arasında:

• Ekstrüder step motor kontrolü
• Hotend sıcaklık kontrolü
• PID kalibrasyonu
• Input Shaper rezonans ölçümü
• PWM fan kontrolü
• Fan devir izleme
• BLTouch ve prob bağlantıları
• RGB LED kontrolü
• I²C sensör entegrasyonu
• CAN Bus ve USB haberleşmesi

bulunmaktadır.

Uyumlu Yazıcı ve Projeler

• Voron 2.4
• Voron Trident
• VzBoT 235 / 330
• AWD CoreXY yazıcılar
• HevORT
• Özel tasarım Cartesian sistemler
• Klipper tabanlı profesyonel FDM yazıcılar
• NEMA14 / 36 mm ekstrüder motorlu toolhead sistemleri

Montaj uyumluluğu kullanılan ekstrüder, toolhead taşıyıcısı ve bağlantı geometrisine göre değişebilir.

Neden BIGTREETECH EBB36 GEN2 V1.0?

BIGTREETECH EBB36 GEN2 V1.0, önceki nesil toolhead kartlarının sunduğu kompakt kontrol mimarisini daha gelişmiş elektriksel koruma, esnek haberleşme ve genişletilmiş fan yönetimi özellikleriyle birleştirir.

CAN Bus ve USB arasında seçim yapılabilmesi, entegre TMC2209 sürücüsü, LIS2DW ivmeölçeri ve I²C sensör bağlantıları sayesinde modern Klipper projeleri için kapsamlı bir çözüm sunar.

Özellikle yüksek hızlı CoreXY sistemleri, kapalı hazneli Voron yazıcılar ve özel VzBoT projelerinde daha düzenli kablolama ve gelişmiş toolhead kontrolü isteyen kullanıcılar için güçlü bir yükseltme seçeneğidir.
