BIGTREETECH SKR Mini E3 V3.0 32-Bit Kontrol Kartı
Entegre TMC2209 Sürücüler, Sessiz Çalışma ve Klipper / Marlin Uyumluluğu

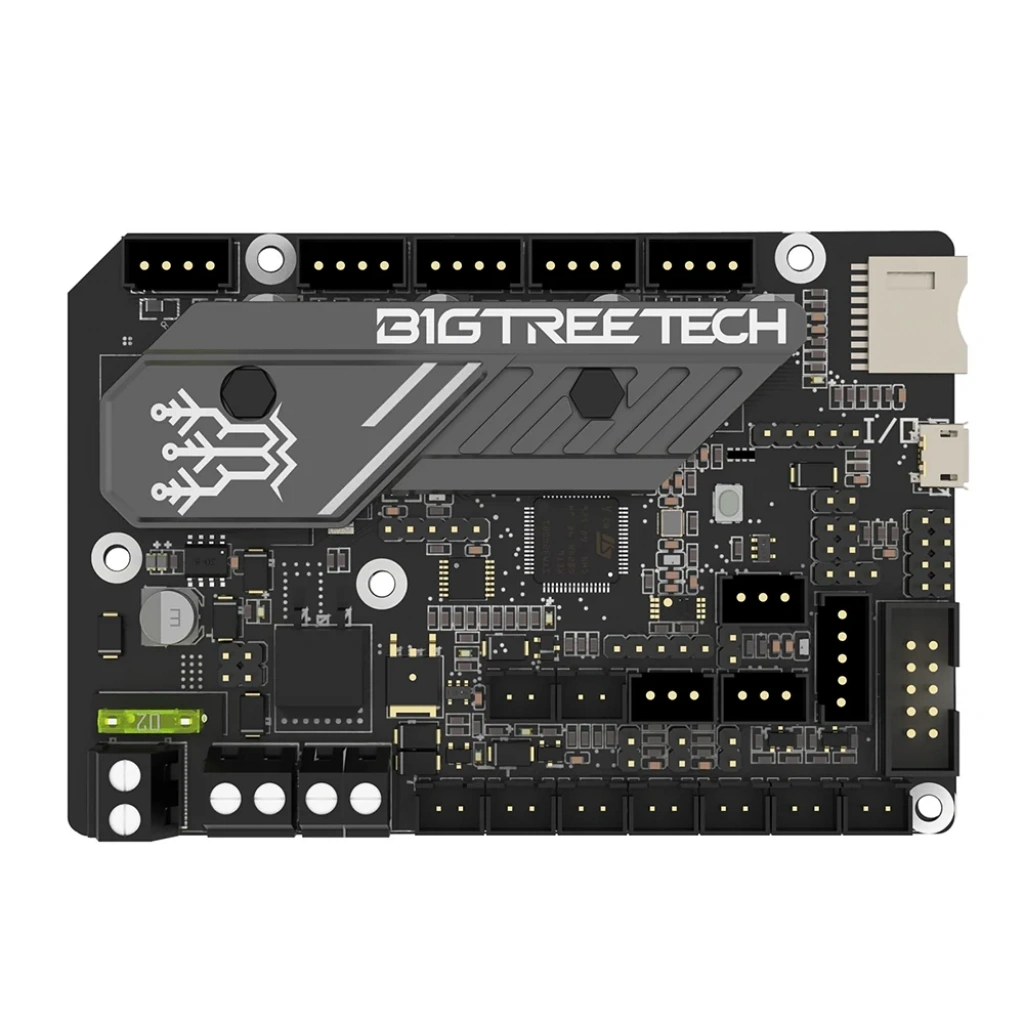

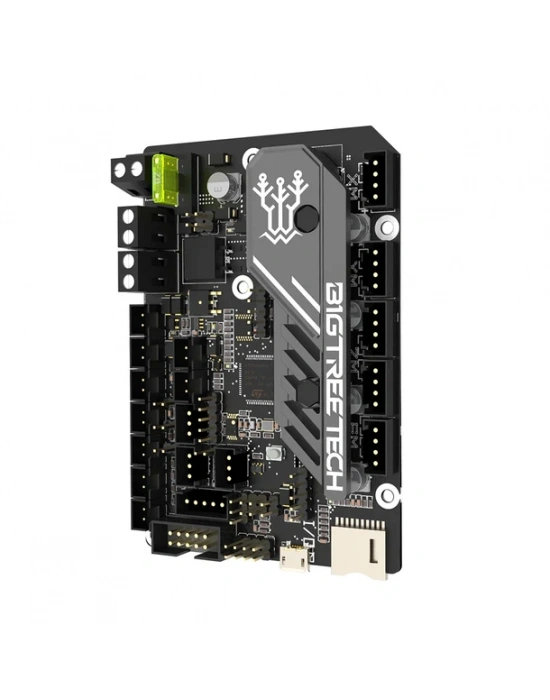

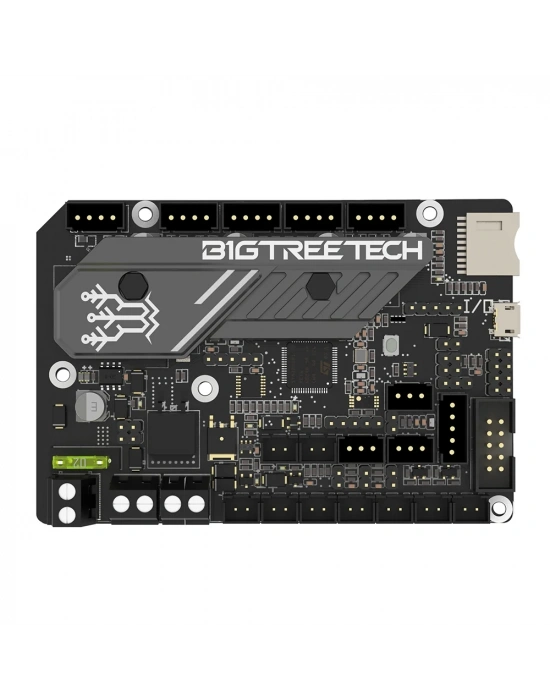

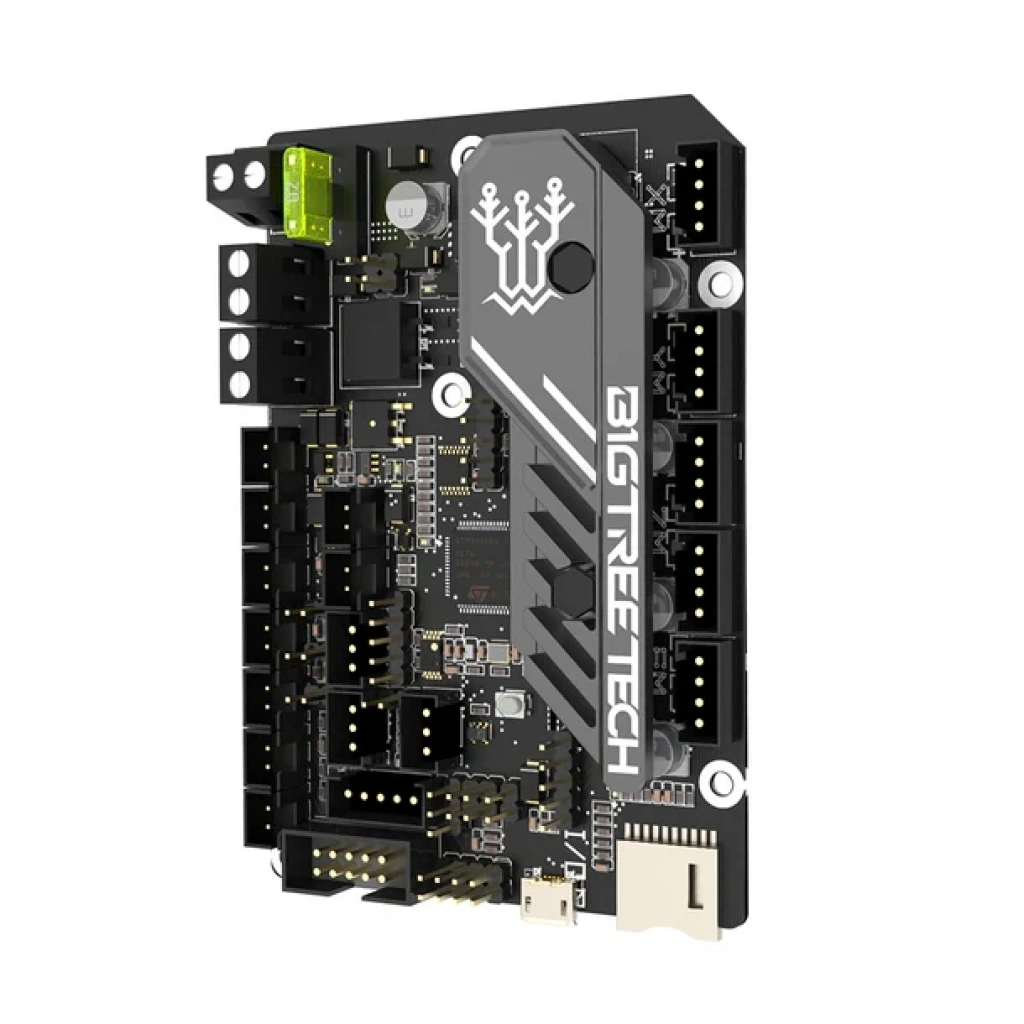

BIGTREETECH SKR Mini E3 V3.0, özellikle Creality Ender 3 serisi 3D yazıcıların elektronik altyapısını geliştirmek için tasarlanmış, 32-bit işlemciye ve entegre TMC2209 step motor sürücülerine sahip yüksek performanslı bir kontrol kartıdır.
STMicroelectronics STM32G0B1RET6 mikrodenetleyicisi, gelişmiş motor kontrol özellikleri, üç bağımsız PWM fan çıkışı ve geniş bağlantı seçenekleri sayesinde hem mevcut yazıcıların modernizasyonunda hem de özel FDM 3D yazıcı projelerinde kullanılabilir.
Marlin ve Klipper firmware desteğiyle sessiz, kararlı ve özelleştirilebilir bir 3D baskı deneyimi sunar.
Öne Çıkan Özellikler
- 32-Bit STM32 İşlemci: STM32G0B1RET6 ARM Cortex-M0+ mikrodenetleyici ile gelişmiş hareket kontrolü.
- 4 Entegre TMC2209 Sürücü: X, Y, Z ve ekstrüder eksenlerinde sessiz motor kontrolü.
- UART Haberleşmesi: Motor akımı ve sürücü parametrelerinin yazılım üzerinden ayarlanabilmesi.
- Klipper ve Marlin Uyumluluğu: Farklı yazıcı yapılandırmaları için esnek firmware seçenekleri.
- Ender 3 Uyumlu Tasarım: Ender 3 serisi yazıcılarda anakart yükseltmesini kolaylaştıran bağlantı ve montaj yapısı.
- 3 Bağımsız PWM Fan Çıkışı: Hotend, parça ve elektronik soğutma fanlarının ayrı kontrolü.
- BLTouch / CR Touch Desteği: Otomatik tabla seviyeleme sensörleriyle uyumluluk.
- Sensorless Homing: Uygun yapılandırmada fiziksel endstop kullanmadan X ve Y eksenlerinde referanslama.
- Çift Z Motor Bağlantısı: İki Z motorunun aynı sürücü üzerinden çalıştırılabilmesi.
- Geliştirilmiş Soğutma: Yeniden tasarlanan sürücü soğutucusu sayesinde daha etkili ısı dağılımı.
- Termistör Giriş Koruması: Güç hattına kısa devreye karşı geliştirilmiş koruma devresi.
- Micro USB Bağlantısı: Bilgisayar veya Klipper ana bilgisayarıyla haberleşme.
- RGB ve TFT Bağlantıları: Uyumlu ekranlar ve adreslenebilir LED sistemleri için genişleme seçenekleri.
Teknik Özellikler
| Özellik | Değer |
|---|
| Marka | BIGTREETECH (BTT) |
| Model | SKR Mini E3 V3.0 |
| Mikrodenetleyici | STM32G0B1RET6 |
| İşlemci Mimarisi | ARM Cortex-M0+ |
| İşlemci Frekansı | 64 MHz |
| Kart Mimarisi | 32-Bit |
| Çalışma Gerilimi | DC 12V / 24V |
| Mantık Gerilimi | 3.3V |
| Motor Sürücüleri | 4 × Entegre TMC2209 |
| Sürücü Haberleşmesi | UART |
| Motor Bağlantıları | X, Y, ZA, ZB, E |
| Bağımsız Z Sürücü Sayısı | 1 |
| Fan Çıkışları | 3 × PWM |
| Sıcaklık Sensörü Girişleri | 2 × 100K NTC |
| Hotend Isıtıcı Çıkışı | 1 |
| Isıtmalı Tabla Çıkışı | 1 |
| Bilgisayar Bağlantısı | Micro USB Type-B |
| Depolama | MicroSD |
| Sensör Desteği | BLTouch, CR Touch |
| Ekran Desteği | Uyumlu TFT ve LCD12864 |
| Firmware | Marlin / Klipper |
| PCB Yapısı | 4 Katmanlı |

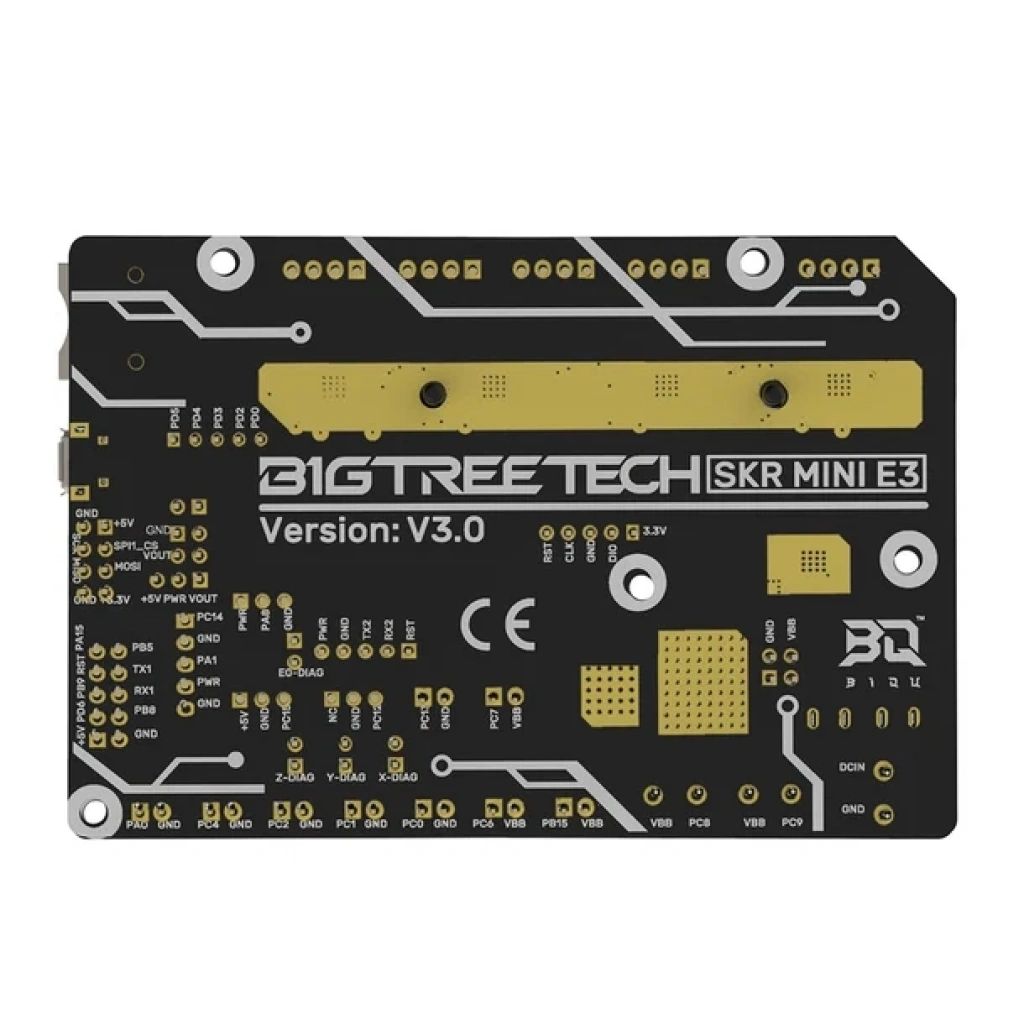

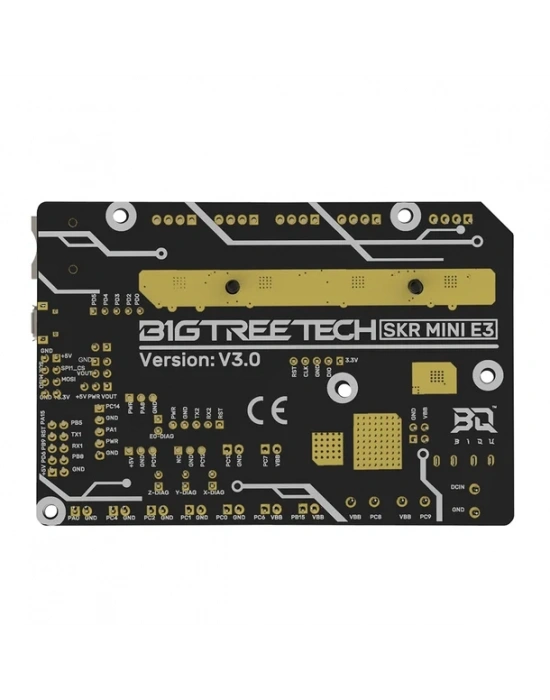

| Kart Boyutları | 103,75 × 70,25 mm |
Entegre TMC2209 ile Sessiz Motor Kontrolü
SKR Mini E3 V3.0, dört adet entegre TMC2209 step motor sürücüsüne sahiptir.
TMC2209 sürücüler, StealthChop2 teknolojisi sayesinde step motorların düşük gürültüyle çalışmasına yardımcı olur.
UART haberleşmesi üzerinden motor akımı, çalışma modu ve çeşitli sürücü parametreleri yazılım aracılığıyla yapılandırılabilir.
SpreadCycle çalışma modu, uygun ayarlarda daha yüksek hareket performansı gerektiren uygulamalarda kullanılabilir.
Sürücülerin anakarta entegre olması, harici sürücü modüllerine duyulan ihtiyacı ortadan kaldırarak kurulumu kolaylaştırır.
Önemli: Entegre TMC2209 sürücüler soketli değildir. Sürücülerin bağımsız olarak çıkarılıp değiştirilmesi mümkün değildir.
Çift Z Motor Bağlantısı
BIGTREETECH SKR Mini E3 V3.0 üzerinde ZA ve ZB olmak üzere iki adet Z motor bağlantısı bulunur.
Bu bağlantılar, aynı TMC2209 sürücüsüne bağlıdır.
Böylece çift Z motorlu yazıcılarda iki motor birlikte çalıştırılabilir.
Ancak ZA ve ZB bağlantıları bağımsız sürücülere sahip olmadığından, iki Z motoruna ayrı akım veya hareket komutları gönderilemez.
Klipper üzerinde bağımsız Z_TILT_ADJUST gibi uygulamalar için ayrı motor sürücüleri gerekir.
Klipper Firmware Uyumluluğu
SKR Mini E3 V3.0, Klipper firmware ile kullanılabilen kontrol kartlarından biridir.
Raspberry Pi veya uyumlu bir Linux ana bilgisayar üzerinden Klipper kurulumu gerçekleştirilerek yazıcıya gelişmiş kontrol özellikleri kazandırılabilir.
Klipper ile kullanılabilecek özellikler:
- Pressure Advance
- Input Shaper
- Bed Mesh Calibration
- BLTouch / CR Touch desteği
- G-code makroları
- PID sıcaklık kalibrasyonu
- TMC2209 UART yapılandırması
- Sensorless Homing
- Mainsail ve Fluidd web arayüzleri
- Moonraker entegrasyonu
Not: SKR Mini E3 V3.0 üzerinde Klipper çalıştırmak için harici bir Linux ana bilgisayar gerekir. Kontrol kartı tek başına Klipper sunucusu görevini üstlenmez.
Marlin Firmware Desteği
BIGTREETECH SKR Mini E3 V3.0, Marlin firmware ile de kullanılabilir.
Marlin sayesinde yazıcı, harici bir bilgisayara sürekli bağlı olmadan bağımsız şekilde çalıştırılabilir.
Kart; otomatik tabla seviyeleme, termal koruma, motor sürücü yapılandırması ve uyumlu ekranlarla kullanım gibi özellikleri destekler.
Firmware yükleme işlemi MicroSD kart üzerinden gerçekleştirilebilir.
Gelişmiş Fan ve Isıtıcı Kontrolü
SKR Mini E3 V3.0, üç adet kontrol edilebilir PWM fan çıkışı sunar.
Bu çıkışlar sayesinde hotend soğutma fanı, parça soğutma fanı ve elektronik soğutma fanı uygun firmware yapılandırmasıyla ayrı ayrı yönetilebilir.
Kart üzerinde ayrıca bir hotend ısıtıcı ve bir ısıtmalı tabla çıkışı bulunur.

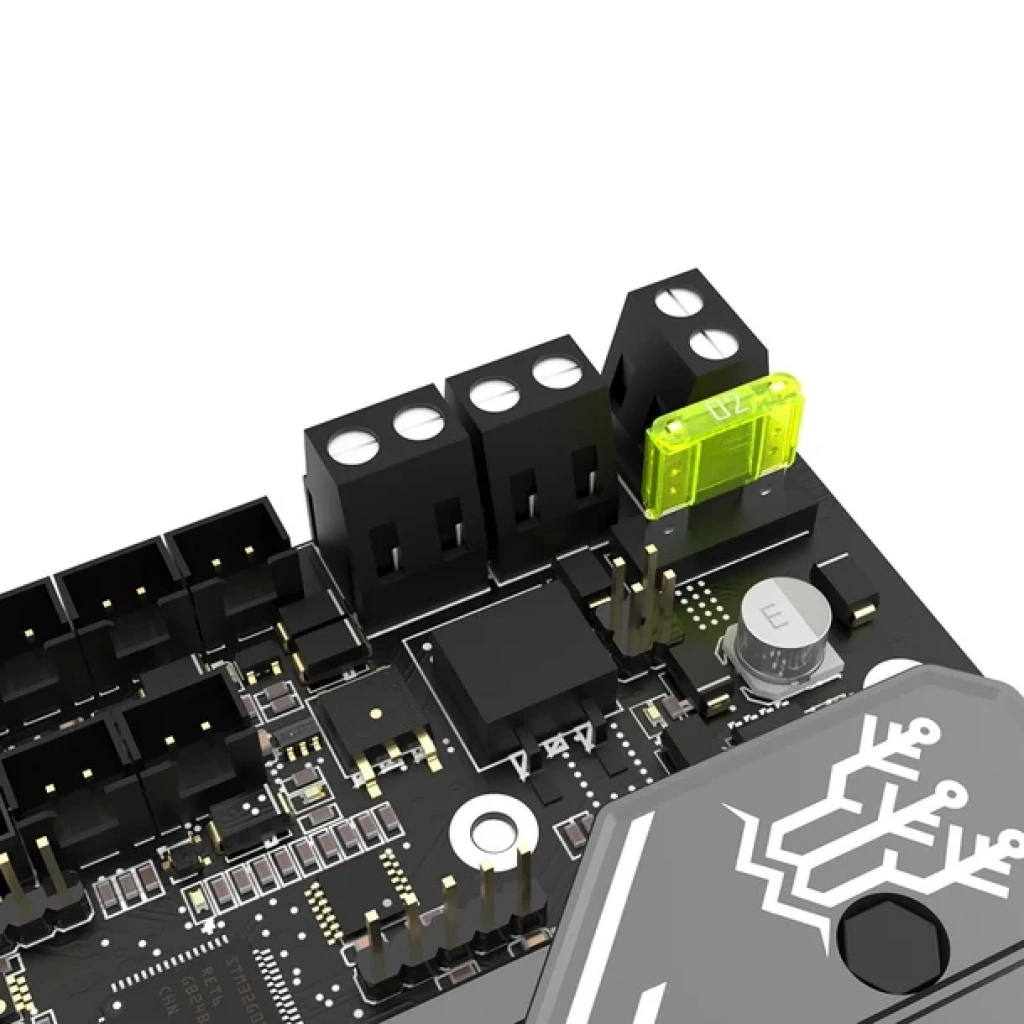

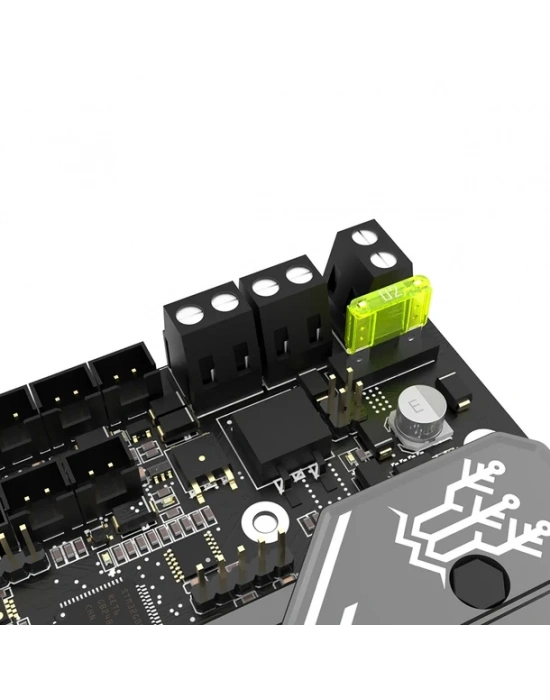

Termistör girişleri, kısa devre kaynaklı hasar riskini azaltmaya yardımcı olan koruma devreleriyle desteklenmiştir.
Fan çıkış gerilimleri kartın besleme gerilimine bağlıdır. Bağlanan fanların gerilim değerleri kontrol edilmelidir.
BLTouch ve CR Touch Desteği
SKR Mini E3 V3.0, otomatik tabla seviyeleme sensörleriyle kullanım için uygun bağlantılara sahiptir.
BLTouch ve CR Touch sensörleriyle tabla yüzeyinin ölçülmesi ve firmware üzerinden yükseklik telafisi uygulanması mümkündür.
Klipper veya Marlin üzerinde uygun pin tanımları, prob ofsetleri ve kalibrasyon ayarları yapılarak otomatik tabla ölçümü kullanılabilir.
Uyumlu 3D Yazıcılar
SKR Mini E3 V3.0, özellikle aşağıdaki sistemler için tercih edilebilir:
- Creality Ender 3
- Creality Ender 3 Pro
- Creality Ender 3 V2
- Creality Ender 3 Neo ve benzer modeller
- Uygun bağlantı düzenlemeleriyle Ender 3 S1 serisi
- Özel tasarım Cartesian 3D yazıcılar
- Voron V0 gibi kompakt CoreXY projeleri
- Tek ekstrüderli, dört bağımsız motor sürücüsü gerektiren FDM sistemleri
Uyumluluk Notu: Ender 3 ailesindeki farklı modellerde ekran, kablo, fan, sensör ve montaj bağlantıları değişebilir. Özellikle S1 serisinde ek kablolama ve firmware düzenlemeleri gerekebilir.
Neden BIGTREETECH SKR Mini E3 V3.0?
BIGTREETECH SKR Mini E3 V3.0, 32-bit STM32 işlemcisi, entegre TMC2209 sürücüleri ve gelişmiş bağlantı seçenekleriyle 3D yazıcıların elektronik altyapısını modernize etmek için ekonomik ve işlevsel bir çözümdür.
Özellikle eski nesil Ender 3 anakartlarını değiştirmek, motor sesini azaltmak, Klipper kullanmaya başlamak veya Marlin tabanlı özel bir yazıcı geliştirmek isteyen kullanıcılar için güçlü bir alternatiftir.
Kompakt yapısı, entegre sürücüleri ve geniş topluluk desteği sayesinde hem hobi kullanıcıları hem de deneyimli 3D yazıcı geliştiricileri tarafından tercih edilebilir.
