LDO Galileo 2 G2E/G2Z XL Ekstrüder ve Z Tahrik Seti

LDO Galileo 2, Galileo 1 platformunun tamamen yeniden tasarlanmış ikinci neslidir. Yeni sistemde 9:1 planet dişli oranı, üç planet dişli ve uygulamaya göre özel 9 dişli motor veya yüksek torklu NEMA17 motor kullanılır.

Planet dişli yapısı motor yükünü üç dişli arasında dağıtarak daha dengeli güç aktarımı, yüksek tork ve hassas hareket kontrolü sağlar. Dokuz dişli güneş dişlisinin üç planet dişliye tam bölünebilmesi, dişlilerin eşit şekilde yüklenmesine yardımcı olur.

Ürün, iki farklı kullanım için sunulur:

• G2E: Voron Stealthburner baskı kafasındaki Clockwork 2 ekstrüderin yerine kullanılır.
• G2Z-XL: Büyük formatlı Voron V2 ve benzeri kayış tahrikli Z ekseni sistemlerinde kullanılır.

Bu iki seçenek birbirinin yerine kullanılamaz ve aynı paket içinde birlikte gelmez. Sipariş sırasında kullanım amacına uygun varyant seçilmelidir. Mellow ürün sayfası

Galileo 2’nin Öne Çıkan Özellikleri

• 9:1 planet dişli aktarım oranı
• Üç planet dişliyle dengeli yük dağılımı
• Yüksek tork ve hassas hareket kontrolü
• Özel 9 dişli motor ve uzatılmış pinyon yapısı
• Geleneksel 10 dişli tasarıma göre yaklaşık %20 daha geniş temas alanı
• Daha verimli güç aktarımı
• Dişli aşınmasını azaltmaya yardımcı optimize edilmiş tasarım
• Kompakt ve modüler mekanik yapı
• Voron ekosistemiyle uyumluluk
• Açık kaynaklı baskı parçaları ve montaj dokümantasyonu

G2E Galileo 2 Extruder

G2E, Voron Stealthburner baskı kafasında kullanılan Clockwork 2 ekstrüderin yerine geçecek şekilde geliştirilmiştir. Mevcut CW2 montaj düzenine uyarlanabilen kompakt bir direct-drive ekstrüder sistemidir.

G2E Özellikleri

• Voron Stealthburner için CW2 yerine takılabilen tasarım
• 9:1 planet dişli sistemi
• Özel 9T LDO step motor
• 16 mm büyük filament tahrik dişlisi
• Filamenti destekleyen karşı baskı rulmanı
• Yüksek torklu direct-drive ekstrüzyon
• Planet dişli yapısı sayesinde düşük dişli sesi
• Güncel Stealthburner toolhead kartlarıyla uyumluluk
• Esnek ve teknik filamentlere uygun kontrollü besleme
• Standalone G2SA dönüşümlerinde kullanılabilen donanım

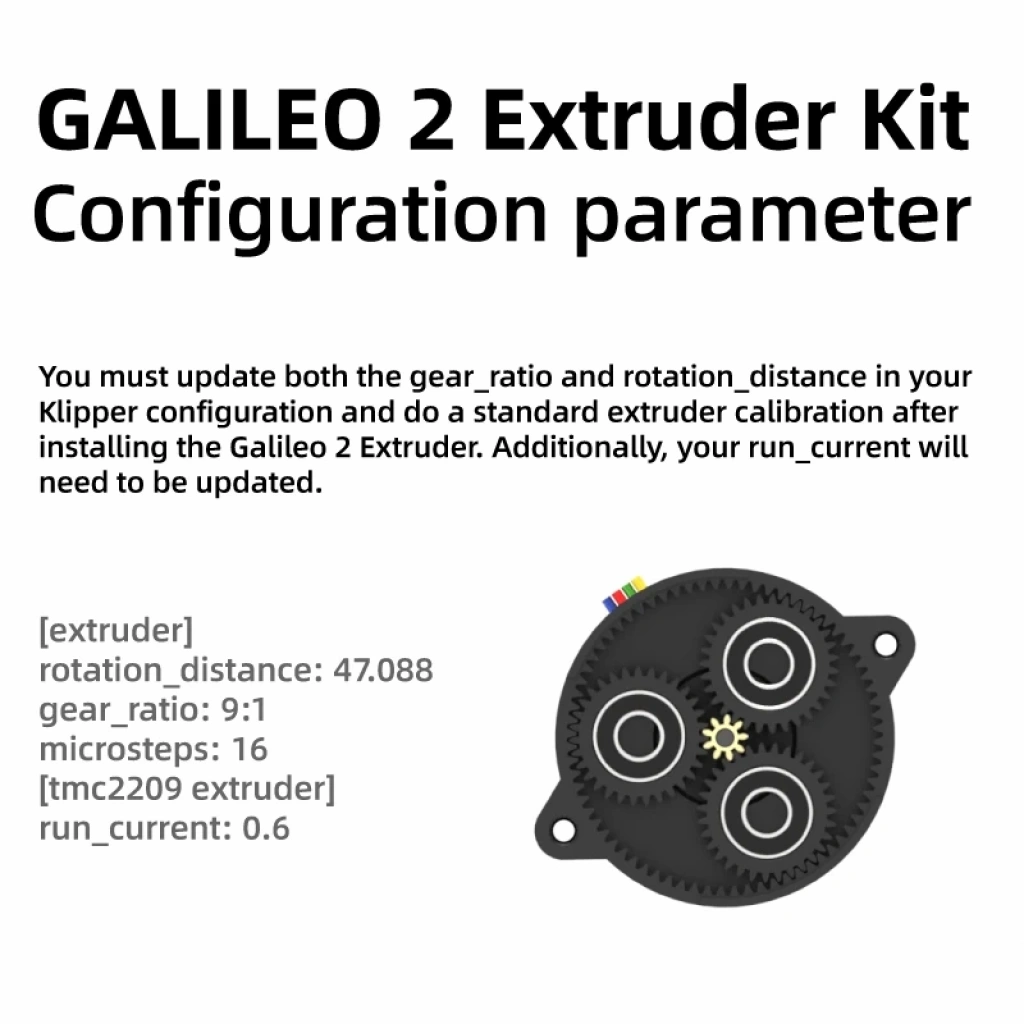

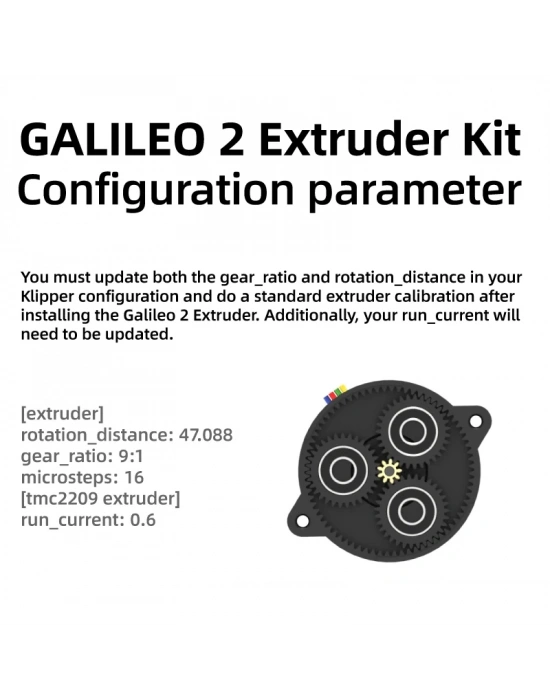

G2E Klipper Başlangıç Ayarı

rotation_distance: 47.088
gear_ratio: 9:1

Bu değerler başlangıç yapılandırması içindir. Kurulumdan sonra gerçek filament ilerleme miktarı ölçülerek rotation_distance kalibre edilmelidir. G2E ürün kılavuzu

G2E Uyumluluğu

• Voron Stealthburner
• Clockwork 2 montajını kullanan Voron sistemleri
• Voron 2.4
• Voron Trident
• Voron Switchwire için uyarlanmış toolhead’ler
• Uygun baskı parçalarıyla G2SA standalone extruder
• G2SA yapılandırmasıyla Orbiter 2.0 ve Sherpa Mini montaj düzenleri

G2Z-XL Galileo 2 Z Tahrik Sistemi

G2Z-XL, büyük formatlı ve yüksek yük taşıyan kayışlı Z ekseni sistemleri için geliştirilmiş yüksek torklu Galileo 2 tahrik modülüdür. G2E ekstrüderden farklı olarak filament sürmek için değil, yazıcının Z eksenini hareket ettirmek için kullanılır.

XL sürümünde daha yüksek tutma torku sağlayan LDO NEMA17 motor kullanılır. Bu yapı özellikle büyük Voron V2 sistemlerinde gantry ağırlığını kontrollü biçimde taşımaya yöneliktir.

G2Z-XL Özellikleri

• 9:1 planet dişli Z tahrik sistemi
• Yüksek torklu LDO NEMA17 motor
• Büyük formatlı Voron V2 sistemlerine uygun yapı
• Z ekseninde daha yüksek hareket çözünürlüğü
• Motor yükünün üç planet dişli arasında dağıtılması
• Kayış ve motor mekanizmasını kompakt bir modülde birleştiren tasarım
• Yüksek gantry ağırlıklarına uygun tutma torku
• Micron ve özel kayışlı Z ekseni projelerine uyarlanabilir yapı

G2Z-XL Uyumluluğu

• Voron V2.4
• Büyük formatlı V2 tipi yazıcılar
• Micron tabanlı özel projeler
• Kayış tahrikli özel Z ekseni sistemleri

G2Z-XL genellikle tek bir Z köşesi için satılan bir tahrik modülüdür. Dört motorlu Voron V2.4 dönüşümü için çoğunlukla 4 adet G2Z-XL kit gerekir. Satış adedi ürün kaydında açıkça belirtilmelidir.

G2E ve G2Z-XL Karşılaştırması

Montaj Bilgileri

• Kitler donanım setidir; baskı parçaları pakete dahil değildir.
• Gerekli STL dosyaları Galileo 2 açık kaynak projesinden indirilmelidir.
• G2E motoru “floating motor” düzenine sahiptir; kablo sabitlemesi motor hareketini zorlamamalıdır.
• Motor pinyonu ve planet dişliler doğru hizalanmalıdır.
• Tek dişlik montaj hatası bile sıkışma, ses veya düzensiz hareket oluşturabilir.
• G2E ile hotend arasındaki PTFE tüp gereğinden kısa bırakılmamalıdır.
• G2Z-XL montajından sonra Z hareket yönü ve motor akımı düşük hızda test edilmelidir.
• 9:1 dişli oranı firmware yapılandırmasına eklenmelidir.
• Büyük gantry sistemlerinde enerji kesildiğinde Z ekseninde küçük miktarda aşağı hareket görülebilir.

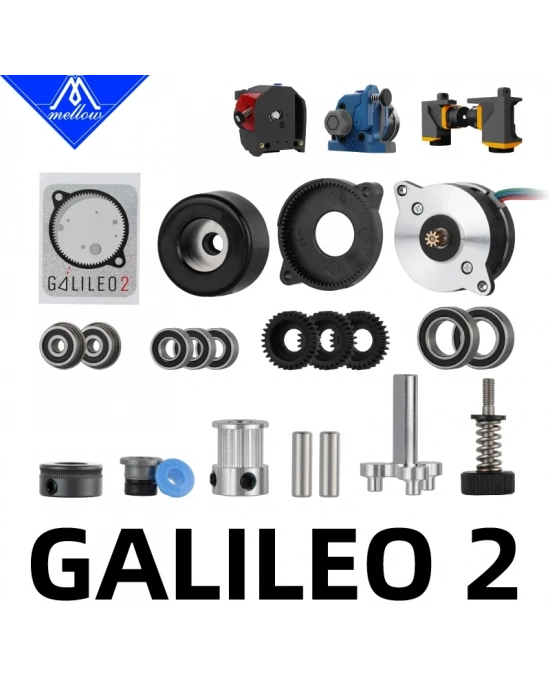

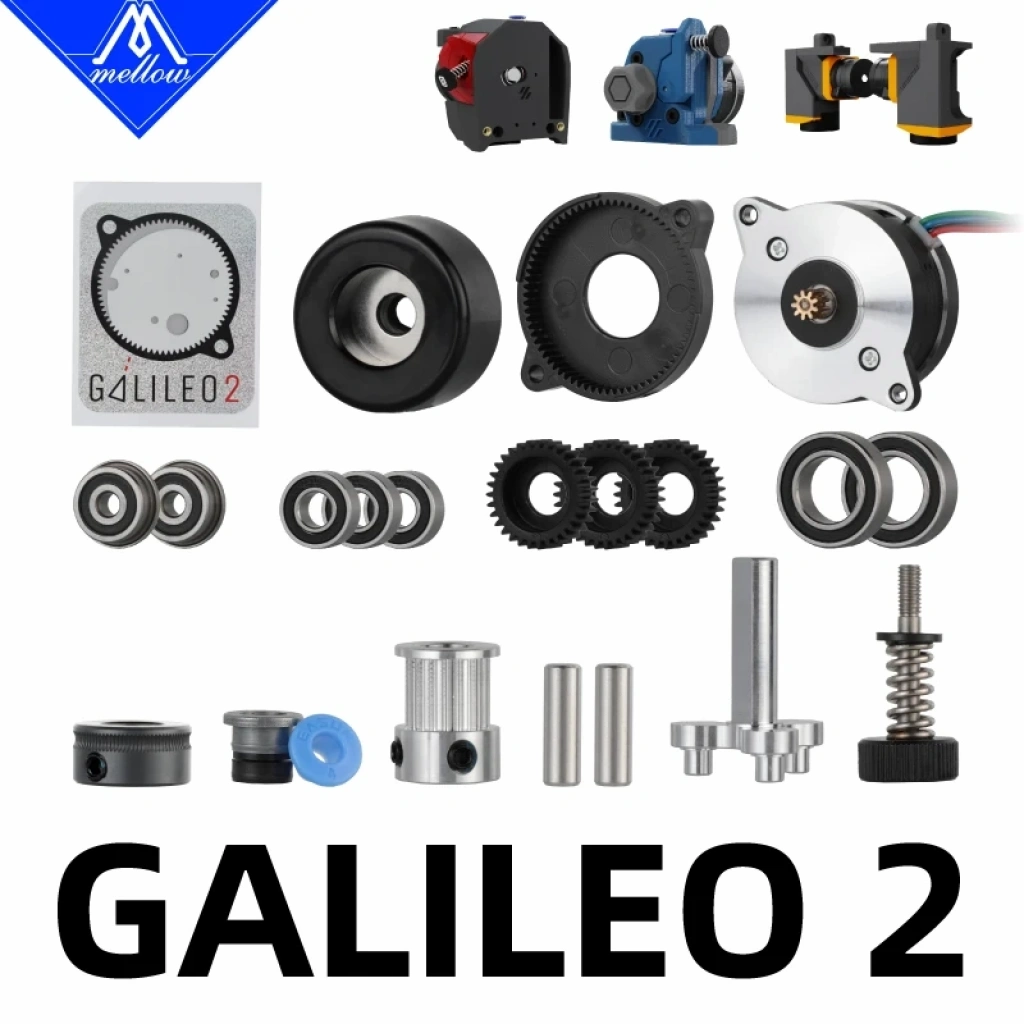

Paket İçeriği

G2E Extruder Kit

• 1 × Özel 9T LDO step motor
• Planet dişli grubu
• Ana filament tahrik mili
• Büyük tahrik dişlisi
• Karşı baskı rulmanı ve kol bileşenleri
• Rulman ve rondela seti
• Yay
• Heat-set insertler
• Vida ve montaj elemanları

G2Z-XL Z-Drive Kit

• 1 × Yüksek torklu LDO NEMA17 motor
• Planet dişli bileşenleri
• Ana tahrik mili
• Büyük dişli ve Z kayış kasnağı bileşenleri
• Rulman ve rondelalar
• Motor kablosu
• Kanal somunları
• Heat-set insertler
• Vida ve montaj elemanları

Baskıyla üretilecek plastik parçalar paket içeriğine dahil değildir.
