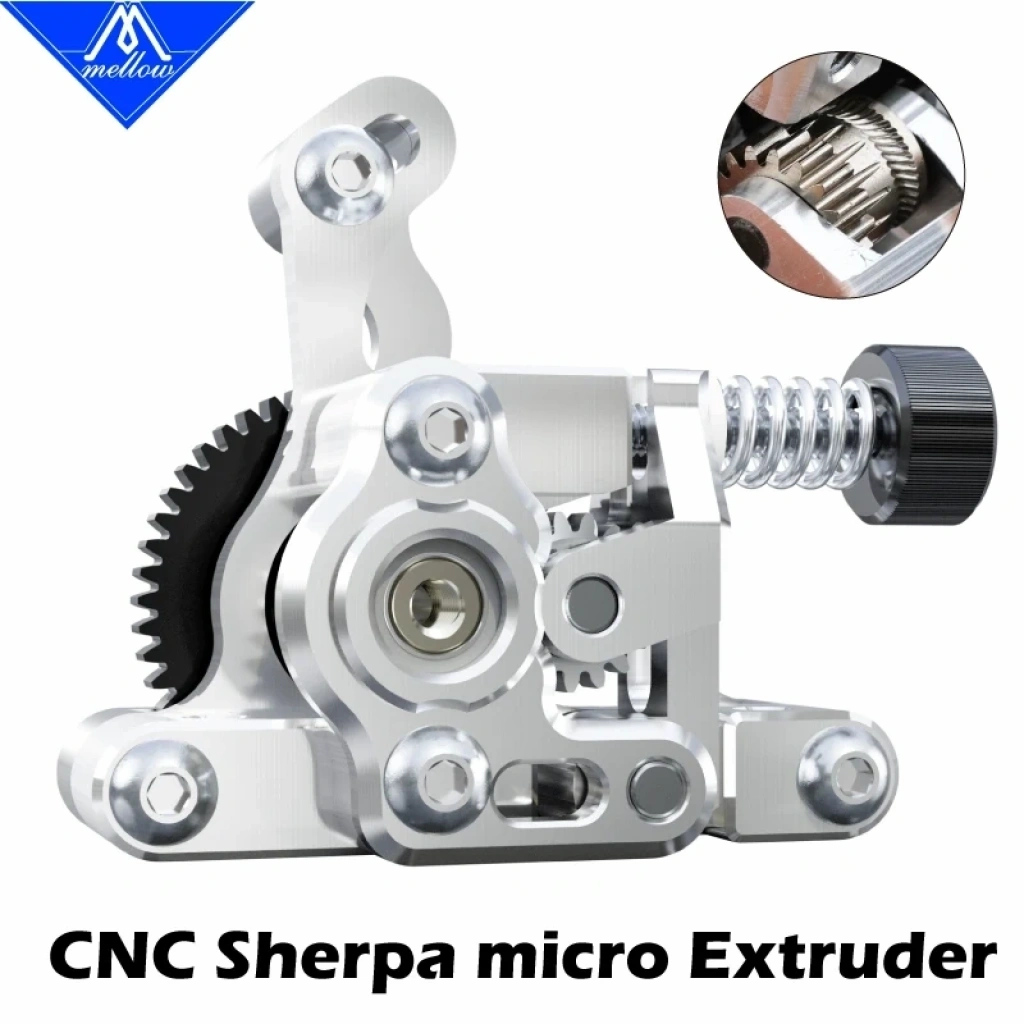

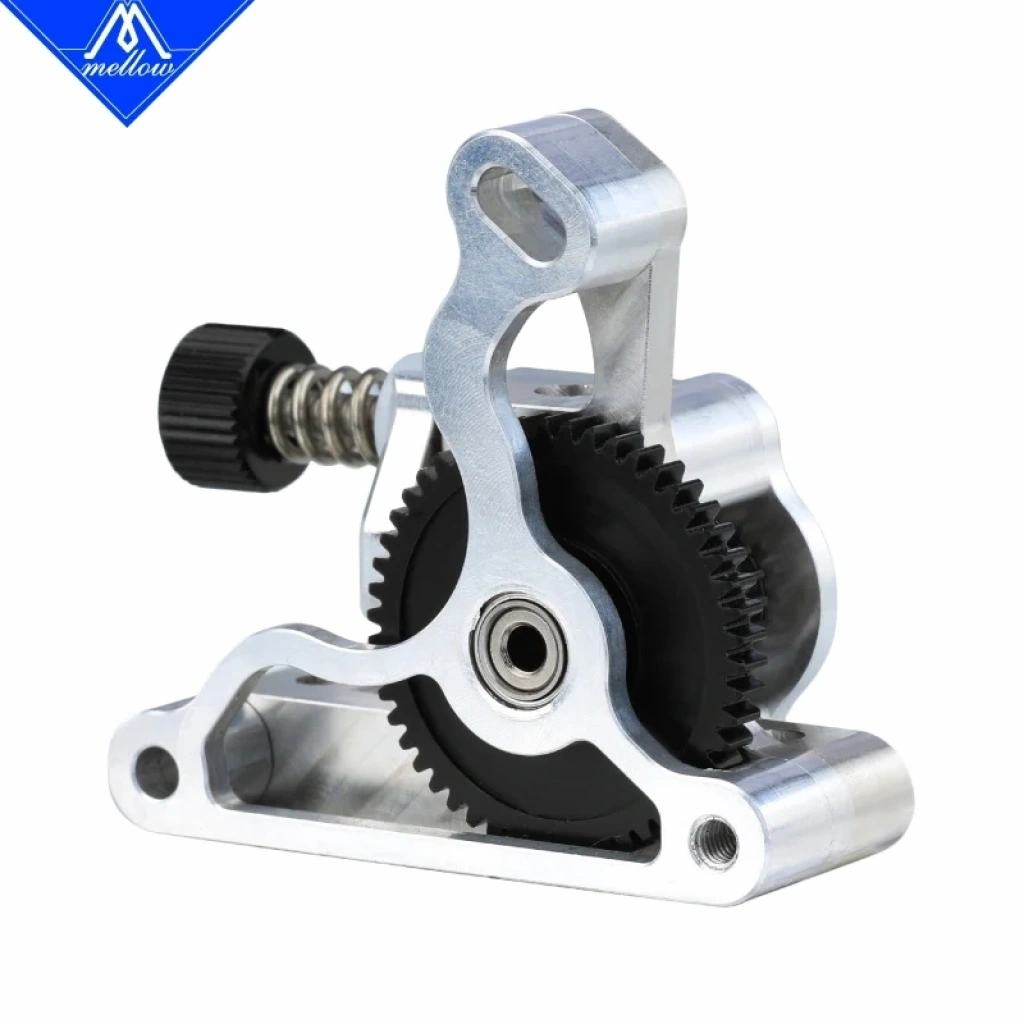

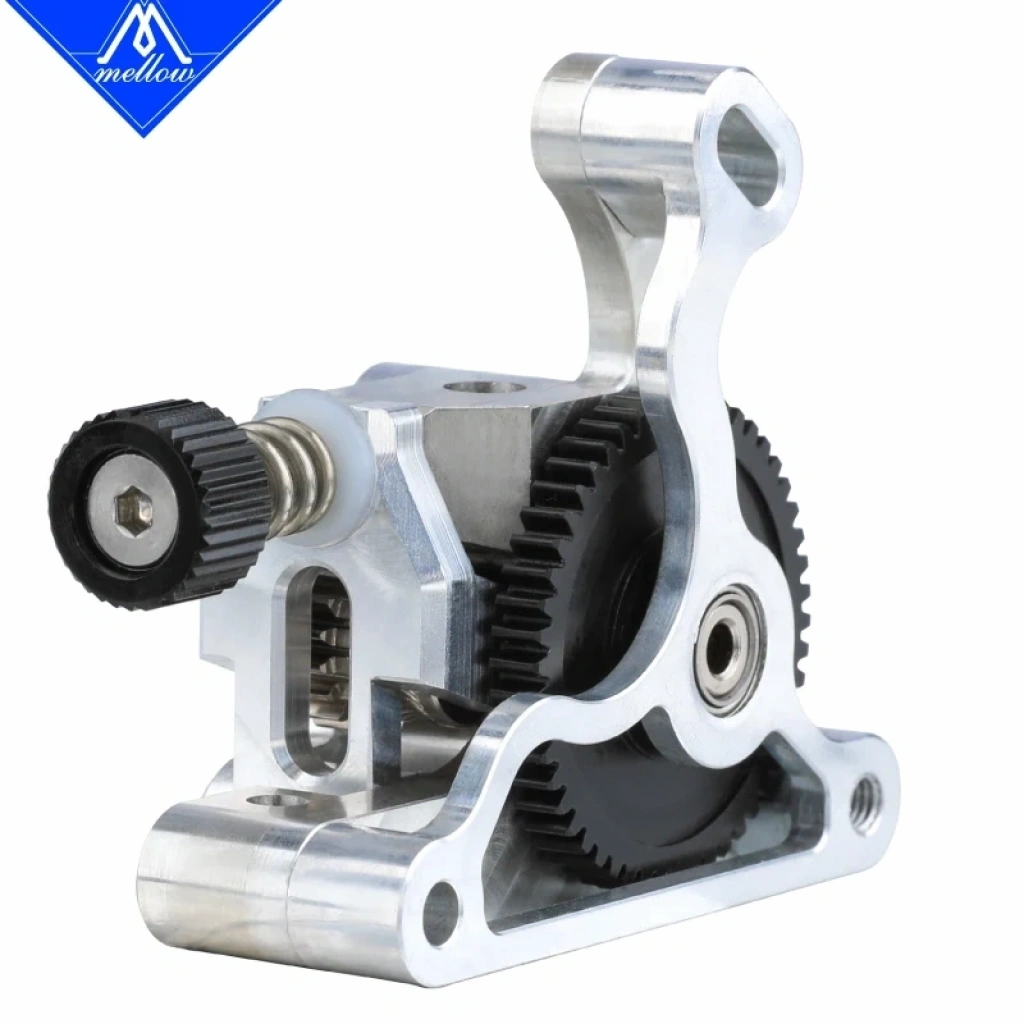

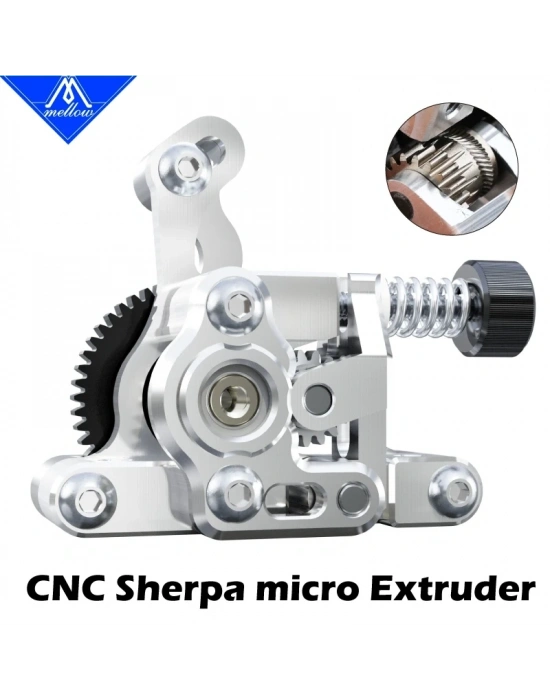

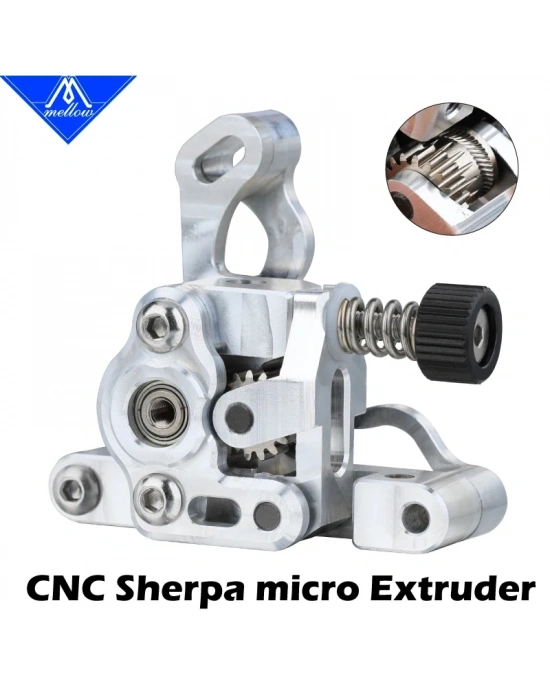

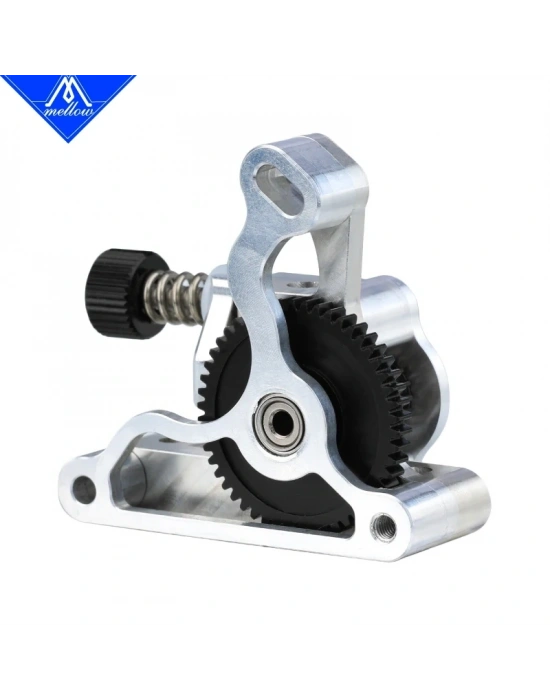

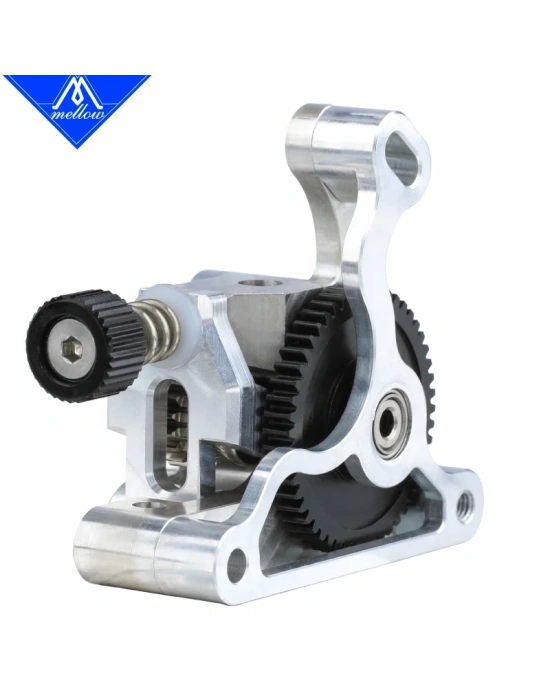

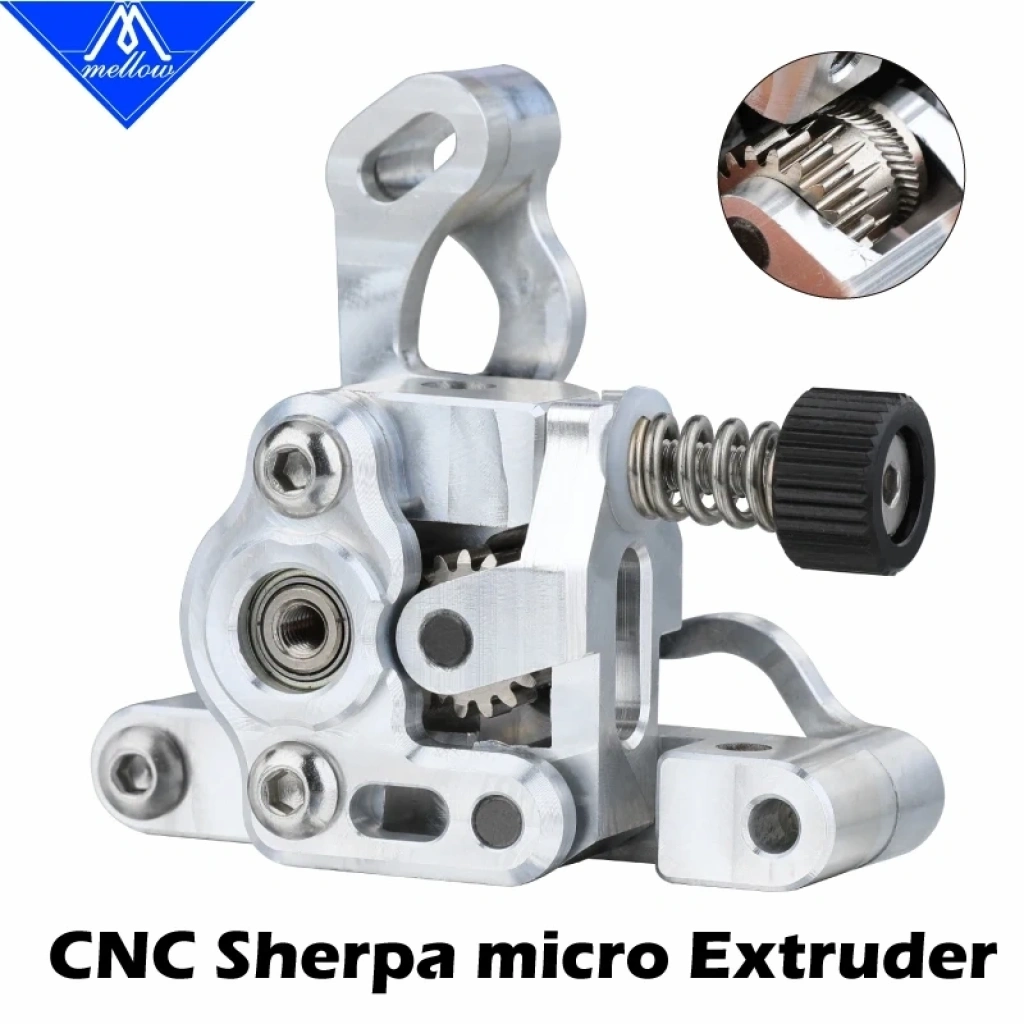

Mellow Sherpa Micro All Metal CNC Extruder – 8T/10T LDO / MOONS Motor Uyumlu

Mellow Sherpa Micro All Metal CNC Extruder, yüksek performanslı 3D yazıcılar için geliştirilmiş, kompakt yapılı, tamamen metal gövdeli ve hassas filament besleme kabiliyetine sahip profesyonel bir Direct Drive ekstrüder sistemidir.

CNC işlenmiş 6061 alüminyum alaşımlı gövdesi, sertleştirilmiş çelik dişlileri ve hassas redüksiyon mekanizması sayesinde filamentin kontrollü ve kararlı şekilde ilerletilmesine yardımcı olur.

Mellow tarafından geliştirilen bu model, Annex Engineering Sherpa Micro tasarımını temel alır. Geleneksel plastik gövdeli ekstrüderlerden farklı olarak yüksek hassasiyetle işlenmiş metal gövde kullanır.

8T ve 10T pinyonlu LDO / MOONS NEMA14 pancake motorlarla uyumlu olan Sherpa Micro CNC Extruder, Voron, VZBot ve özel yapım CoreXY 3D yazıcı projelerinde kullanılabilecek yüksek performanslı bir ekstrüder alternatifidir.

Özellikle yüksek hızlı baskı, hassas filament kontrolü, mekanik dayanıklılık ve kompakt yazıcı kafası tasarımı hedeflenen uygulamalar için geliştirilmiştir.

Öne Çıkan Özellikler

• Tamamen CNC işlenmiş metal gövde: Yüksek hassasiyetli 6061 alüminyum alaşımından üretilmiş dayanıklı yapı.

• Sertleştirilmiş çelik dişliler: Uzun süreli kullanımda aşınmaya karşı dirençli filament besleme mekanizması.

• Entegre şaft-dişli tasarımı: Dişli eksen kaçıklığını azaltmaya yardımcı olan hassas mekanik yapı.

• 8T/10T motor uyumluluğu: LDO ve MOONS NEMA14 pancake step motorlarla kullanılabilir.

• 5:1 veya 6.25:1 redüksiyon: Kullanılan motor pinyonuna göre farklı tork ve hız karakteristikleri.

• Çift taraflı filament kavrama: Filamentin iki taraftan kontrollü şekilde beslenmesini sağlayan dişli mekanizması.

• Kompakt tasarım: Direct Drive yazıcı kafalarında sınırlı montaj alanına uyum sağlar.

• Yüksek mekanik hassasiyet: CNC işlenmiş redüksiyon dişlileri sayesinde daha kontrollü güç aktarımı.

• Geliştirilmiş dişli geometrisi: Filament üzerinde kavrama performansını artırmaya yönelik tasarım.

• Klipper ve Marlin uyumluluğu: Uygun motor ve sürücüyle farklı 3D yazıcı kontrol sistemlerinde kullanılabilir.

• Voron ve VZBot projelerine uygunluk: Yüksek performanslı CoreXY sistemlerinde kullanılabilecek ekstrüder çözümü.

Teknik Özellikler

CNC Alüminyum Gövde ve Mekanik Dayanıklılık

Mellow Sherpa Micro, standart plastik gövdeli ekstrüderlerden farklı olarak 6061 alüminyum alaşımından CNC işleme yöntemiyle üretilmiş metal gövdeye sahiptir.

Bu tasarımın önemli avantajlarından biri, ekstrüder mekanizmasının daha rijit bir yapı üzerinde çalışmasını sağlamasıdır.

Metal gövde;

• Dişli mekanizmasının konumunu korumaya yardımcı olur.

• Mekanik deformasyona karşı dayanıklılık sağlar.

• Uzun süreli kullanımda gövde rijitliğini destekler.

• Hassas işlenmiş bağlantı yüzeyleri sayesinde montaj doğruluğunu artırır.

• Motor tarafından oluşturulan ısının gövde üzerinden yayılmasına yardımcı olur.

CNC üretim yöntemi, gövde ve dişli mekanizmasının yüksek hassasiyetle oluşturulmasına olanak tanır.

Bu özellikler, özellikle uzun süre çalışan profesyonel 3D yazıcılarda ve yüksek performanslı Direct Drive sistemlerinde avantaj sağlayabilir.

Sertleştirilmiş Çelik Dişli Sistemi

Ekstrüderin filament besleme mekanizmasında sertleştirilmiş çelik dişliler kullanılmıştır.

Bu dişliler, filament üzerinde güçlü ve kontrollü kavrama oluşturmak amacıyla tasarlanmıştır.

Mellow'un geliştirdiği dişli geometrisi, filamentin besleme sırasında kaymasını ve yüzeyinin gereğinden fazla aşınmasını azaltmaya yardımcı olur.

Sertleştirilmiş çelik dişlilerin avantajları:

• Aşınmaya karşı yüksek dayanıklılık

• Kararlı filament kavrama

• Uzun süreli kullanım için uygun mekanik yapı

• Hassas ekstrüzyon kontrolüne katkı

• Filament besleme mekanizmasında dayanıklılık

Özellikle yüksek baskı hızlarında filament besleme sisteminin kararlı çalışması, baskı kalitesinin korunmasında önemli rol oynar.

Entegre Şaft-Dişli Tasarımı

Mellow Sherpa Micro CNC Extruder'ın önemli özelliklerinden biri, tek parça şaft-dişli mekanizmasıdır.

Geleneksel ayrı şaft ve dişli bağlantılarında oluşabilecek merkezleme hataları, dişlinin dönüş hareketinde küçük sapmalara neden olabilir.

Entegre tasarım sayesinde;

• Dişli eksen kaçıklığının azaltılması

• Daha düzgün dönme hareketi

• Filament besleme kararlılığının artırılması

• Mekanik toleransların iyileştirilmesi

• Ekstrüzyon hareketinin daha kontrollü gerçekleştirilmesi

hedeflenmiştir.

Bu yapı, özellikle hassas ekstrüzyon kontrolü gerektiren yüksek çözünürlüklü baskılarda avantaj sağlayabilir.

8T ve 10T Motor Seçenekleri

Mellow Sherpa Micro CNC Extruder, 8 dişli ve 10 dişli motor pinyonlarıyla kullanılabilir.

Motor pinyonunun diş sayısı, ekstrüderin redüksiyon oranını doğrudan etkiler.

8T Motor – 6.25:1 Redüksiyon

8 dişli motor pinyonu kullanıldığında redüksiyon oranı 50:8 (6.25:1) olur.

Bu yapı, aynı motor torku için 10T versiyona göre daha yüksek teorik çıkış torku sağlar.

Avantajları:

• Daha yüksek mekanik tork çarpanı

• Filament besleme kuvvetinin artırılmasına yardımcı olma

• Redüksiyon sayesinde motor yükünün azaltılabilmesi

• Kontrollü filament beslemesi

10T Motor – 5:1 Redüksiyon

10 dişli motor pinyonu kullanıldığında redüksiyon oranı 50:10 (5:1) olur.

Bu yapı, aynı motor devrinde 8T seçeneğine göre daha yüksek teorik ekstrüder çıkış hızı sağlar.

Avantajları:

• Daha düşük redüksiyon oranı

• Aynı motor devrinde daha yüksek çıkış hızı

• Yüksek filament besleme hızları için uygun mekanik karakteristik

• Dengeli hız ve tork aktarımı

Önemli: Gerçek ekstrüzyon performansı motor özelliklerine, sürücü ayarlarına, filament tipine ve hotend'in eritme kapasitesine bağlıdır.

LDO ve MOONS Motor Uyumluluğu

Mellow Sherpa Micro CNC Extruder, uygun dişli ve bağlantı ölçülerine sahip LDO ve MOONS NEMA14 pancake step motorlarla kullanılabilir.

Uyumlu motor seçenekleri arasında:

• LDO NEMA14 Pancake Motor – 8T

• LDO NEMA14 Pancake Motor – 10T

• MOONS NEMA14 Pancake Motor – 8T

• MOONS NEMA14 Pancake Motor – 10T

bulunur.

Özellikle LDO 36STH serisi kompakt ekstrüder motorlarıyla kullanılabilecek şekilde tasarlanmıştır.

Motor seçiminde gövde uzunluğu, bağlantı ölçüleri, pinyon konumu ve dişli uyumluluğu kontrol edilmelidir.

Kullanım Alanları

Voron 3D Yazıcılar

Voron 2.4, Voron Trident ve diğer özel yapım Voron projelerinde uygun Sherpa Micro montaj sistemleriyle kullanılabilir.

Kompakt tasarımı, Direct Drive ekstrüder kullanılması hedeflenen yazıcı kafaları için uygun bir alternatif oluşturur.

VZBot ve Yüksek Hızlı CoreXY Yazıcılar

VZBot ve benzeri yüksek performanslı CoreXY yazıcılarda kullanılabilecek bir ekstrüder çözümüdür.

Hassas dişli mekanizması ve kompakt yapısı sayesinde yüksek hızlı baskı sistemlerinin mekanik gereksinimlerine uyum sağlayabilir.

Ender Serisi Yazıcılar

Creality Ender serisi yazıcılarda, uyumlu Direct Drive dönüşüm parçaları ve bağlantı aparatlarıyla kullanılabilir.

Bowden ekstrüder sisteminden Direct Drive sisteme geçiş yapılması planlanan projelerde değerlendirilebilir.

Özel Yapım 3D Yazıcılar

• Voron ve VZBot projeleri

• HevORT sistemleri

• BLV 3D yazıcı tasarımları

• CoreXY yazıcılar

• Özel tasarım Direct Drive toolhead sistemleri

• Klipper tabanlı yüksek performanslı 3D yazıcılar

Filament Uyumluluğu

Mellow Sherpa Micro CNC Extruder, 1.75 mm filament kullanan FDM/FFF 3D yazıcı sistemleri için uygundur.

Uygun hotend ve baskı koşullarıyla aşağıdaki filamentlerin beslenmesinde kullanılabilir:

Not: Filament uyumluluğu yalnızca ekstrüdere bağlı değildir. Hotend, nozul, baskı sıcaklığı ve diğer sistem bileşenlerinin kullanılan filamentle uyumlu olması gerekir.

Özellikle esnek filamentlerde ekstrüder baskı kuvveti ve filament yolunun doğru ayarlanması önemlidir.

Klipper ve Marlin Uyumluluğu

Mellow Sherpa Micro CNC Extruder, uygun NEMA14 step motor ve motor sürücüsüyle birlikte Klipper veya Marlin tabanlı yazıcılarda kullanılabilir.

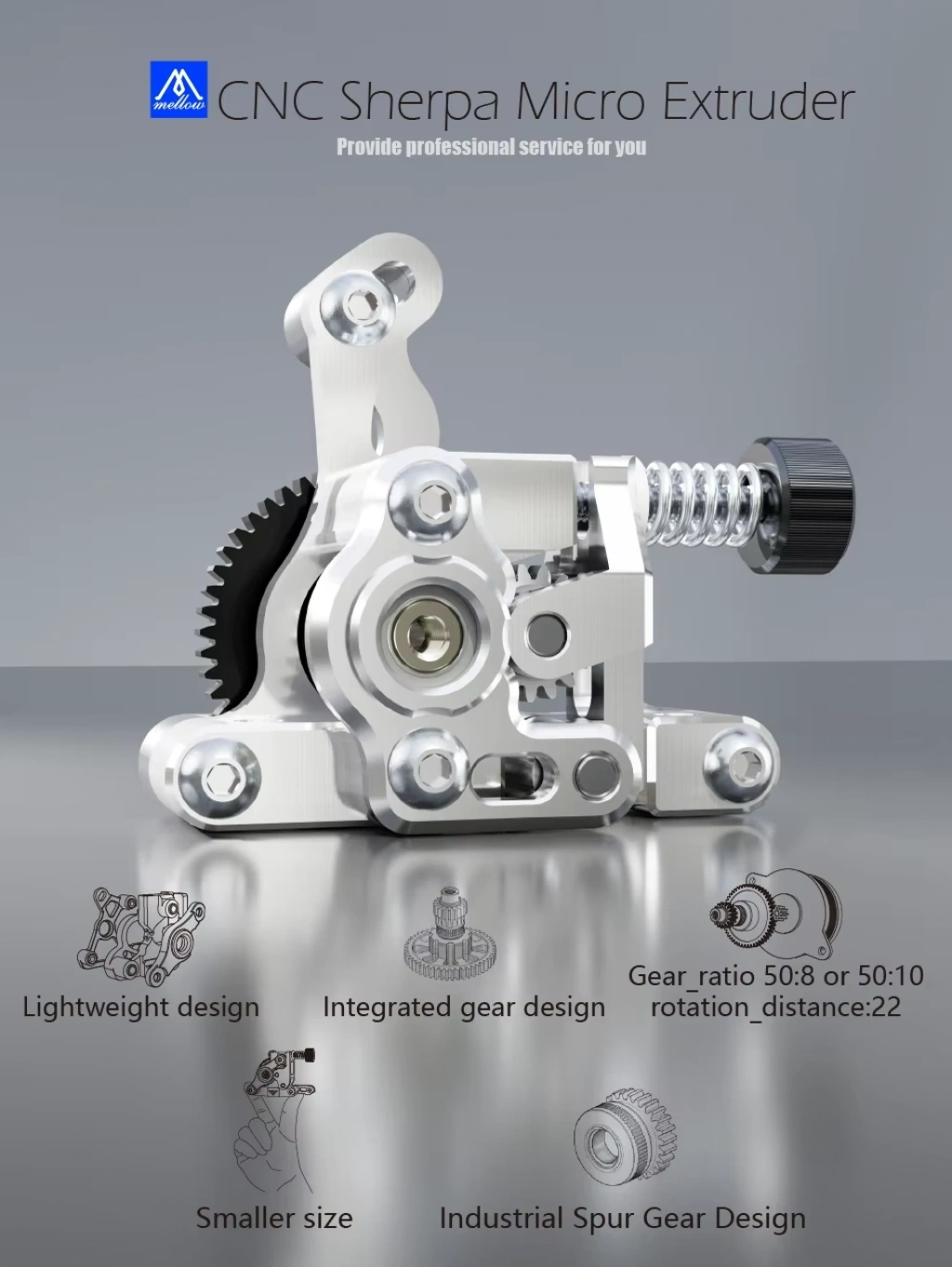

Klipper Yapılandırması

Klipper sistemlerinde redüksiyon oranı kullanılan motor pinyonuna göre ayarlanmalıdır.

8T motor için:

gear_ratio: 50:8

10T motor için:

gear_ratio: 50:10

Mellow, 8T ve 10T motor seçenekleri için farklı başlangıç kalibrasyon değerleri paylaşmaktadır.

Ancak gerçek rotation_distance değeri, motor ve dişli kombinasyonuna göre 100 mm filament ekstrüzyon testiyle kalibre edilmelidir.

Ayrıca;

• Motor akımı

• Ekstrüder dönüş yönü

• Rotation distance

• Pressure Advance

• Retract ayarları

kullanılan yazıcı sistemine göre yapılandırılmalıdır.

Marlin Uyumluluğu

Marlin tabanlı yazıcılarda ekstrüder motorunun adım ayarları (E-steps),kullanılan motor ve redüksiyon oranına göre kalibre edilmelidir.

Metal Gövde ve Soğutma

Alüminyum gövde, motor tarafından oluşturulan ısının ekstrüder mekanizmasına iletilmesine neden olabilir.

Bu nedenle özellikle kapalı kabinli 3D yazıcılarda ekstrüder sıcaklığının kontrol altında tutulması önemlidir.

Yüksek kabin sıcaklıklarında motor ve ekstrüder gövdesi için ek soğutma gerekebilir.

Özellikle PLA gibi düşük yumuşama sıcaklığına sahip filamentlerle çalışırken ekstrüderin aşırı ısınması önlenmelidir.

Neden Mellow Sherpa Micro CNC Extruder?

Mellow Sherpa Micro All Metal CNC Extruder;

• CNC işlenmiş alüminyum gövdesi

• Sertleştirilmiş çelik filament dişlileri

• Hassas redüksiyon mekanizması

• Entegre şaft-dişli tasarımı

• 8T ve 10T motor seçenekleri

• LDO ve MOONS motor uyumluluğu

• Kompakt Direct Drive yapısı

• Voron ve VZBot projelerinde kullanılabilmesi

sayesinde yüksek performanslı ekstrüder arayan kullanıcılar için güçlü bir alternatiftir.

Geleneksel plastik gövdeli ekstrüderlerden farklı olarak metal gövdenin mekanik rijitliğini ve CNC işleme hassasiyetini bir araya getirir.

Özellikle Sherpa Micro CNC Extruder, Mellow Direct Drive Extruder, Voron Extruder, VZBot Extruder ve NEMA14 Pancake Extruder arayan kullanıcılar için uygun bir seçenektir.

Montaj ve Kullanım Önerileri

• Ekstrüder montajından önce kullanılacak motorun 8T veya 10T pinyon tipine sahip olduğu kontrol edilmelidir.

• Motor ve redüksiyon dişlilerinin doğru şekilde birbirine geçtiğinden emin olunmalıdır.

• Filament baskı mekanizması kullanılan filament türüne uygun şekilde ayarlanmalıdır.

• Motor akımı, kullanılan motorun ve sürücünün teknik özelliklerine göre belirlenmelidir.

• Ekstrüder montajında dişli eksenlerinin doğru hizalanması sağlanmalıdır.

• Kapalı kabinli yazıcılarda motor ve ekstrüder sıcaklığı takip edilmelidir.

• İlk kurulum sonrasında filament besleme kalibrasyonu yapılmalıdır.

• Klipper veya Marlin üzerinde ekstrüder hareket parametreleri kontrol edilmelidir.

Paket İçeriği

• 1 × Mellow Sherpa Micro All Metal CNC Extruder

Motor dahil olmayan versiyon için hazırlanmıştır. LDO veya MOONS motorlu paket seçeneklerinde içerik, seçilen varyanta göre değişir.
