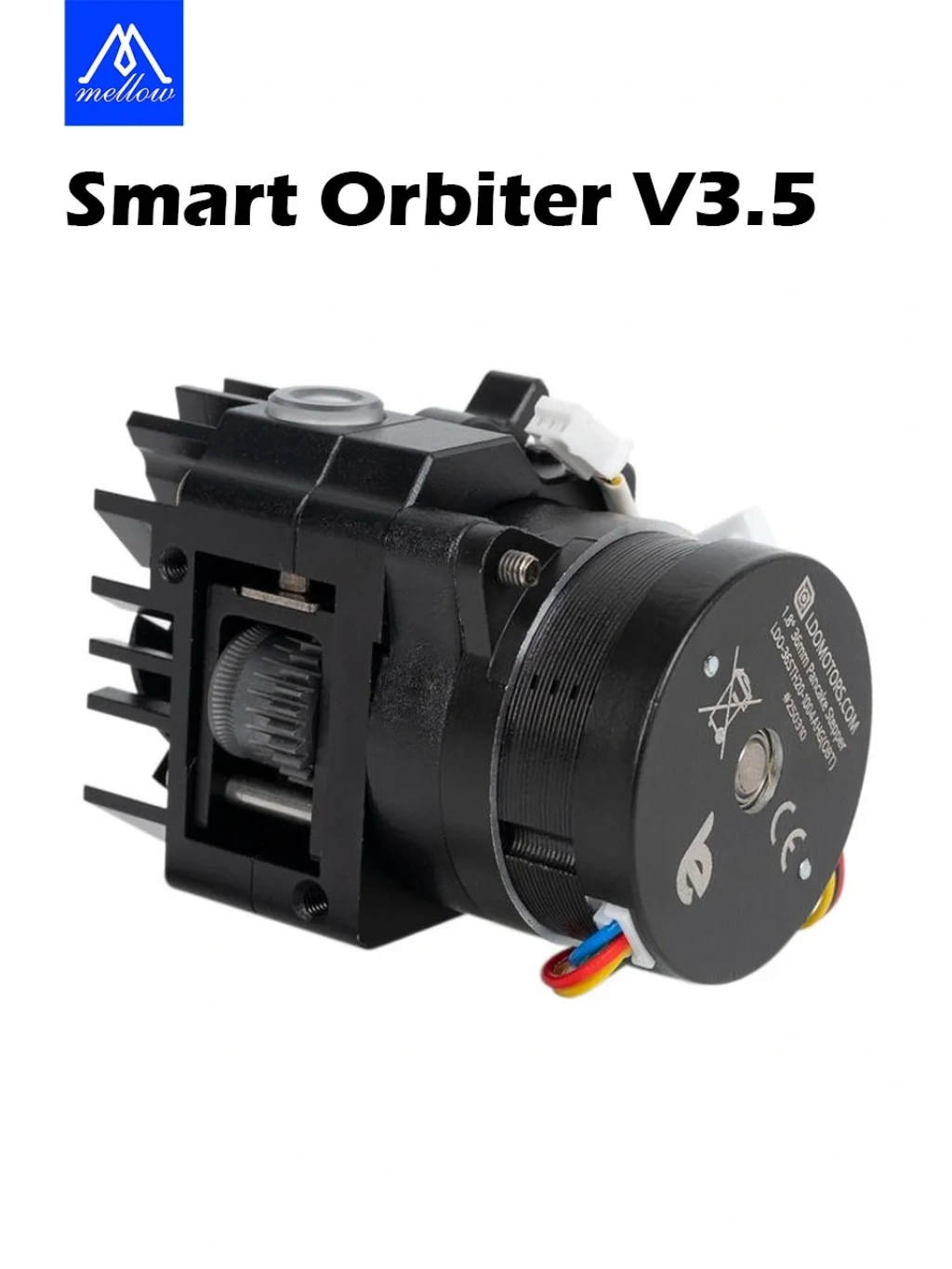

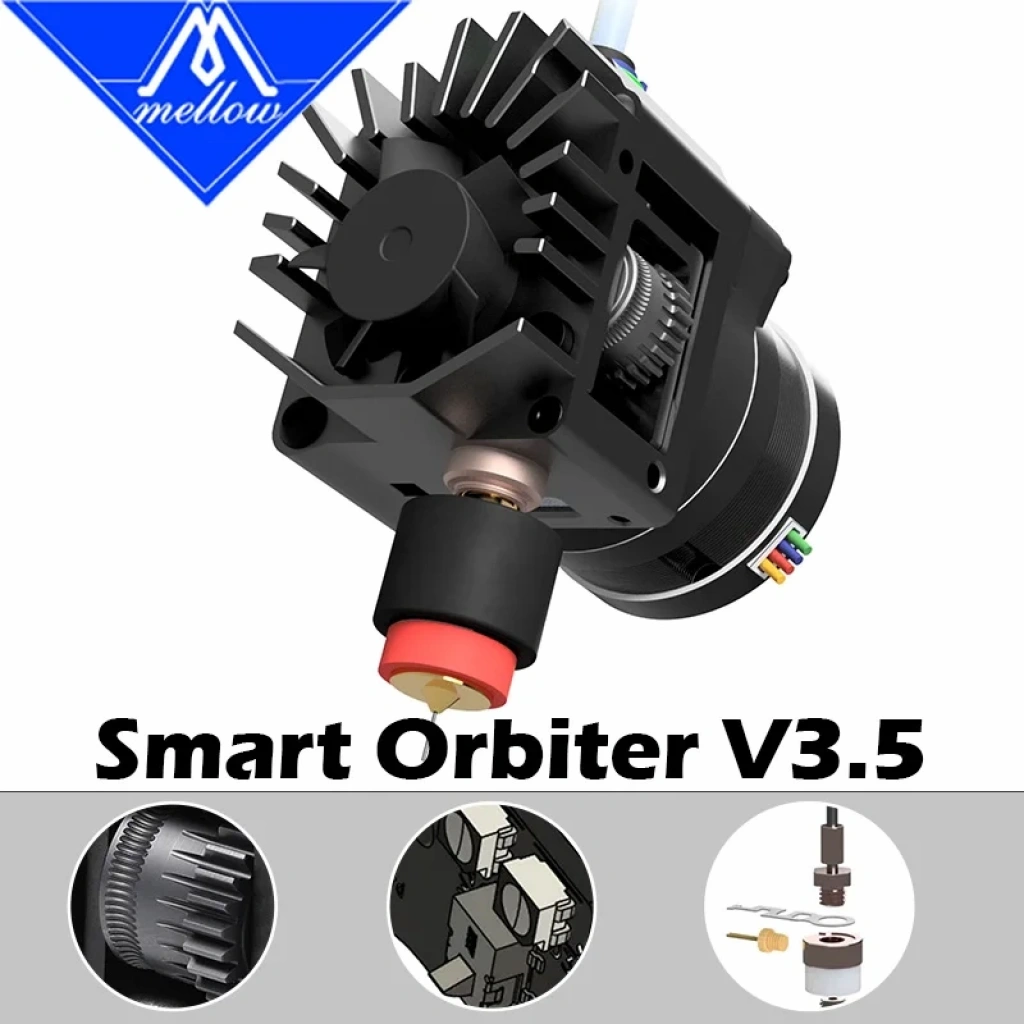

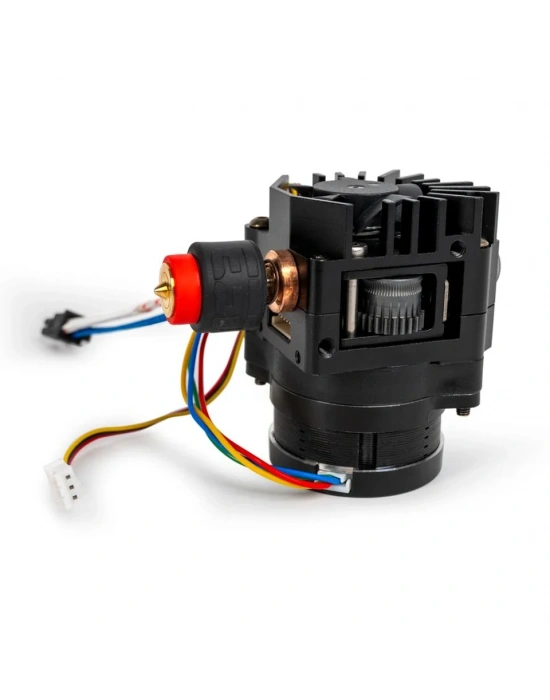

Mellow Smart Orbiter V3.5 LDO Motorlu Ekstrüder

Smart Orbiter V3.5, Dr. Robert Lorincz tarafından geliştirilen Orbiter platformunun daha sessiz, güvenilir ve hassas çalışacak şekilde yenilenmiş sürümüdür. Kompakt doğrudan sürüş yapısı, ekstrüder motoruyla hotend arasındaki filament yolunu kısaltarak geri çekme hareketlerinin daha kontrollü gerçekleştirilmesine yardımcı olur.

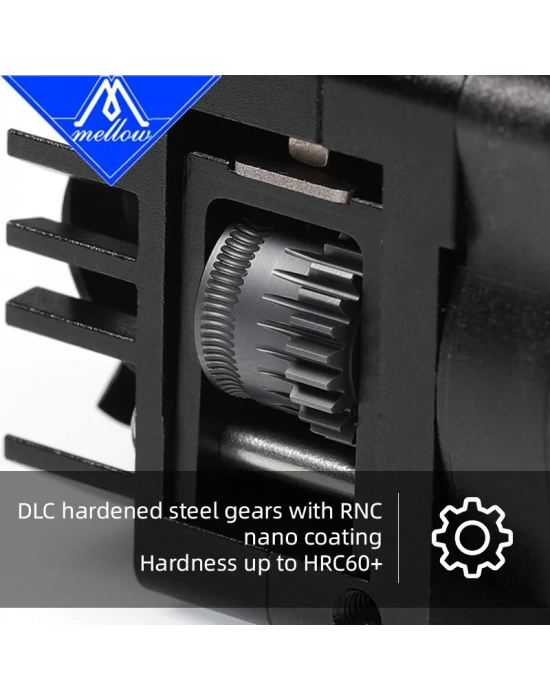

12 mm çapındaki çift tahrik dişlileri filamenti iki taraftan kavrar. 7,5:1 planet dişli aktarımı ve LDO step motorun sağladığı tork sayesinde TPU gibi esnek filamentlerde ve yüksek debi gerektiren hızlı baskılarda kararlı besleme sunar.

V3.5 sürümünde ön soğutucu, filament kılavuzu, filament sensörü ve ana tahrik mili yeniden tasarlanmıştır. Üreticiye göre yeni soğutucu geometrisi hava türbülansını azaltarak önceki V3.0 sürümüne göre fan sesini yaklaşık 10 dB düşürmektedir. Resmî Orbiter V3.5 özellikleri

Öne Çıkan Özellikler

• 12 mm çift tahrikli filament besleme sistemi
• 7,5:1 planet dişli aktarım oranı
• 6,5 kg üzeri ekstrüzyon kuvveti
• Kompakt LDO step motor
• Doğrudan sürüşe uygun kısa filament yolu
• Entegre filament algılama sensörü
• Otomatik filament boşaltma desteği
• İki adet programlanabilir RGB durum LED’i
• Yaklaşık 10 dB daha düşük fan sesi
• Daha hassas merkezlenen tırtıklı ana tahrik mili

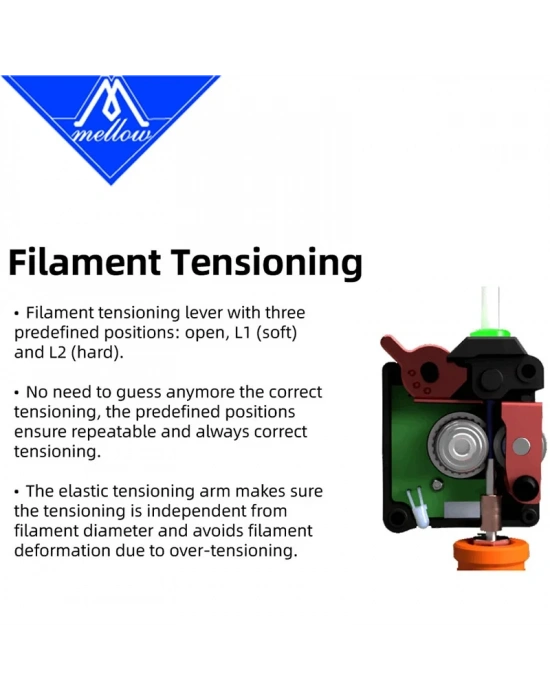

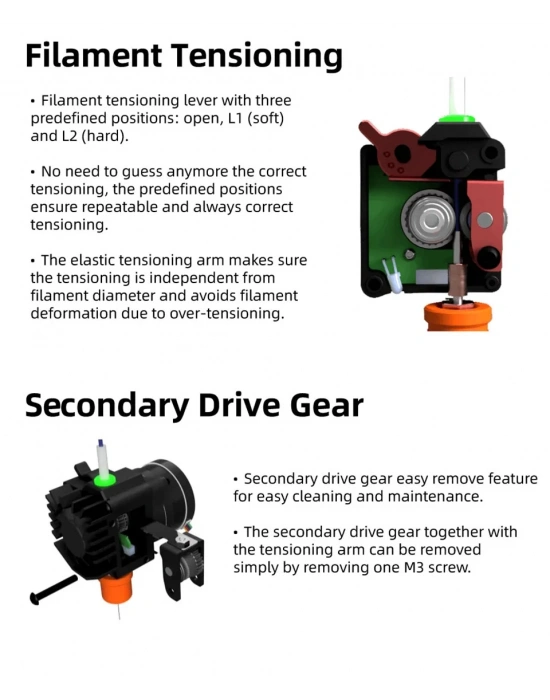

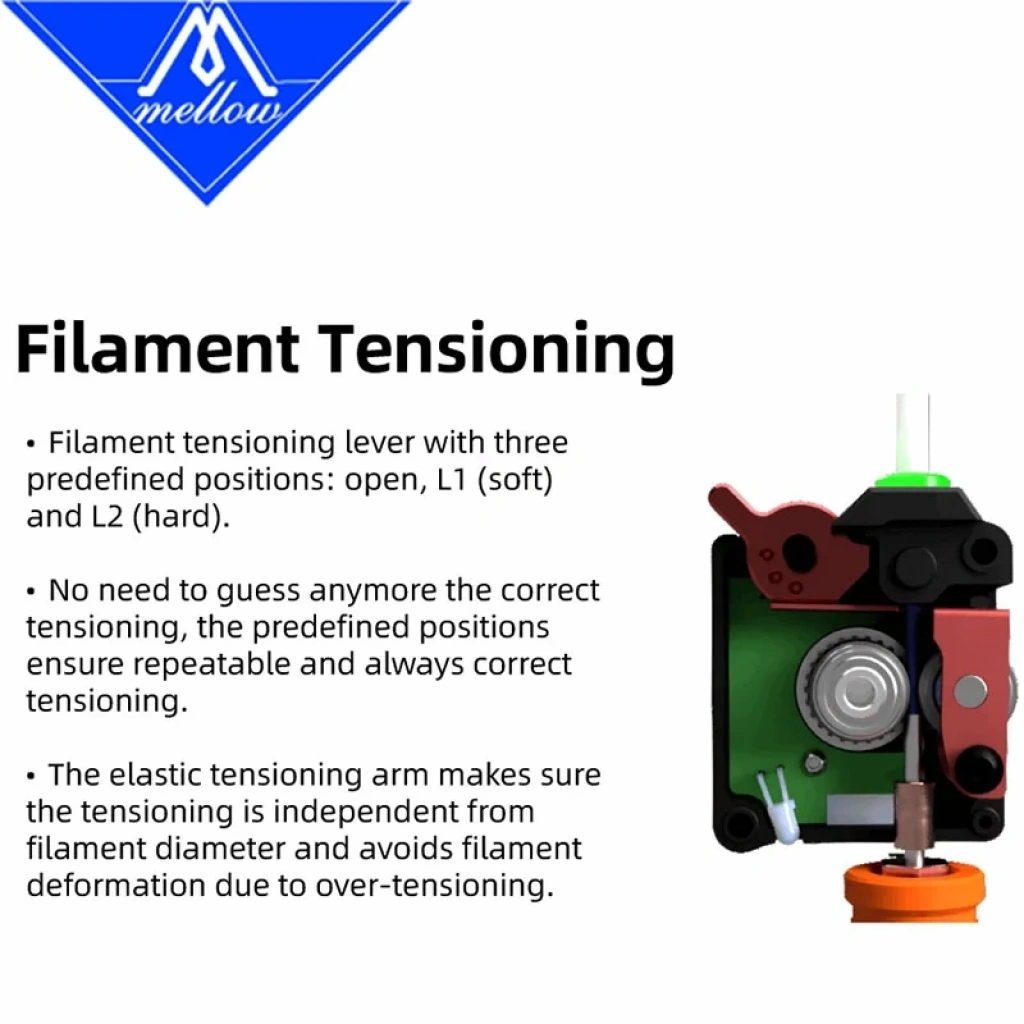

• Ayarlanabilir filament baskı mekanizması
• TPU ve diğer esnek filamentlere uygun çift çıkış kılavuzu
• Mekanik olarak sabitlenen PTFE tüp bağlantısı
• LDO hotend ve E3D Revo ekosistemiyle uyumluluk

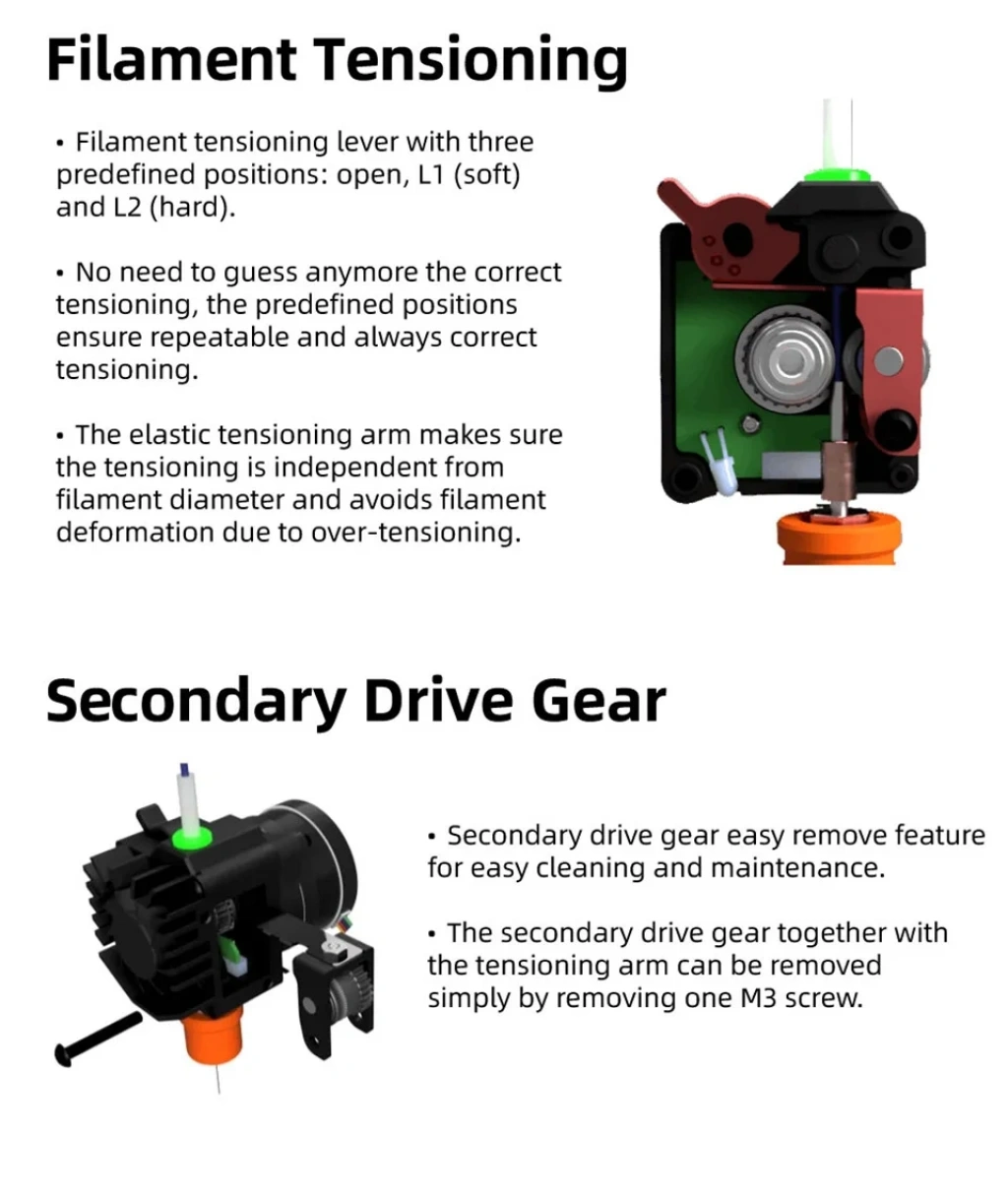

• Temizlik için kolay çıkarılabilen ikincil tahrik dişlisi

Teknik Özellikler

V3.5 Sürümündeki Yenilikler

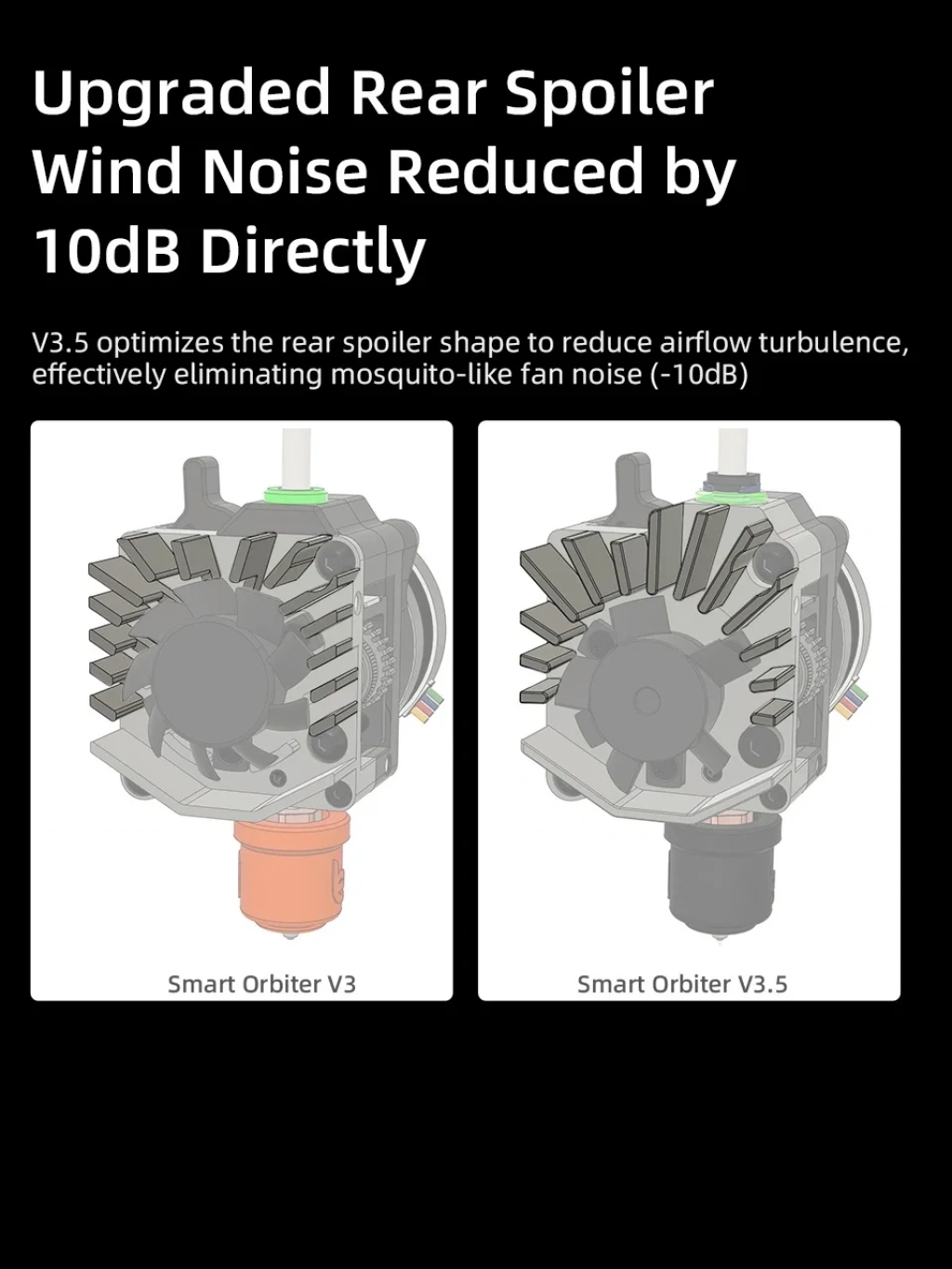

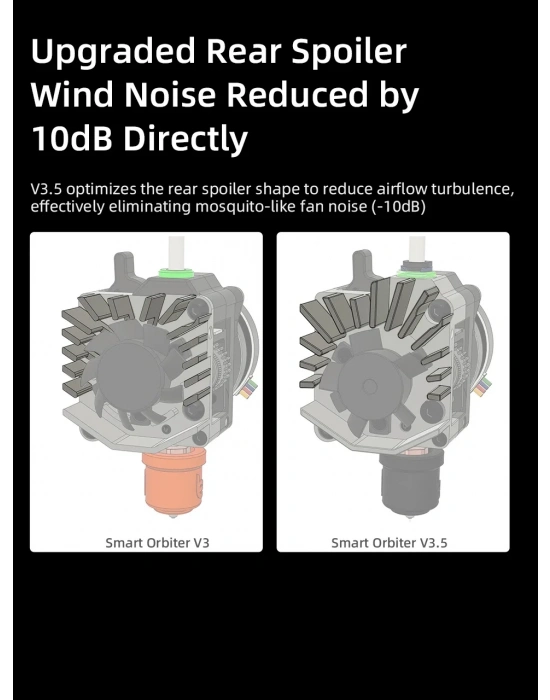

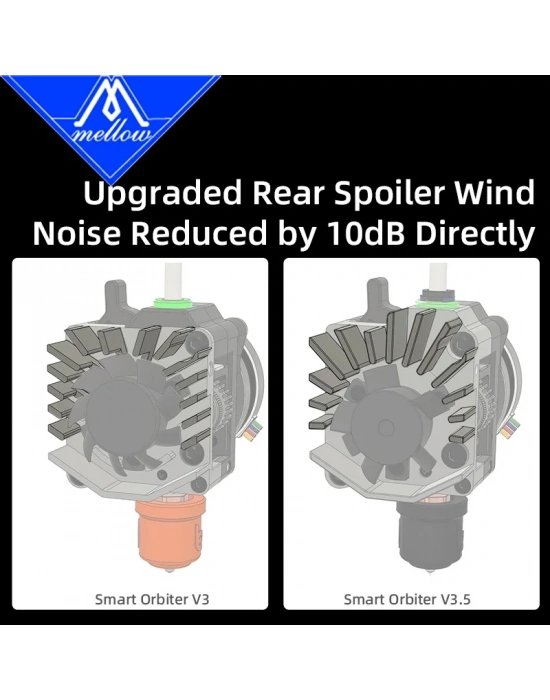

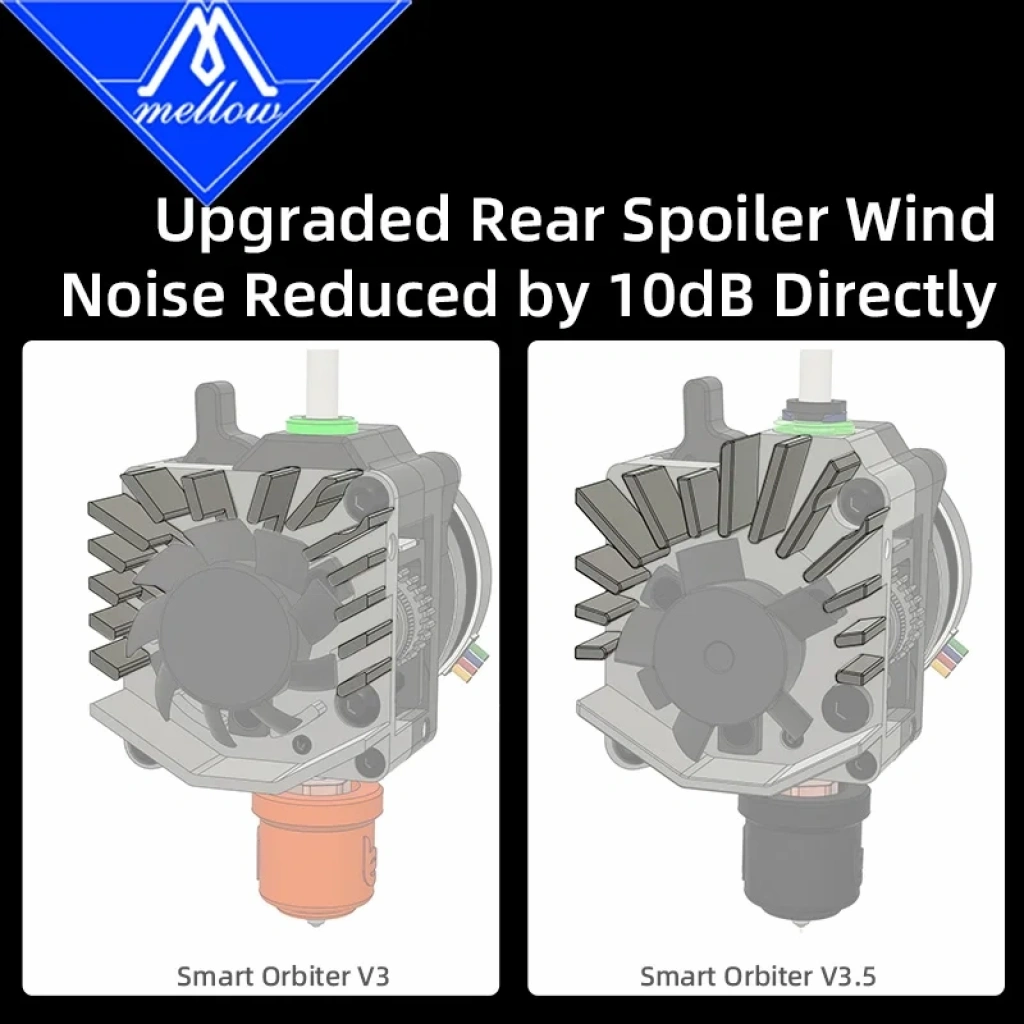

Daha Sessiz Soğutma

Yeniden şekillendirilen ön soğutucu kanatları hava türbülansını azaltır. Böylece V3.0 sürümünde duyulabilen yüksek frekanslı fan sesi yaklaşık 10 dB azaltılmıştır.

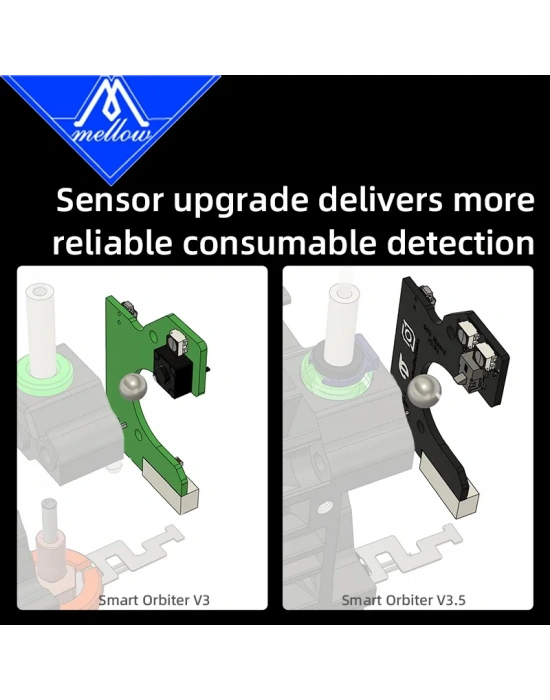

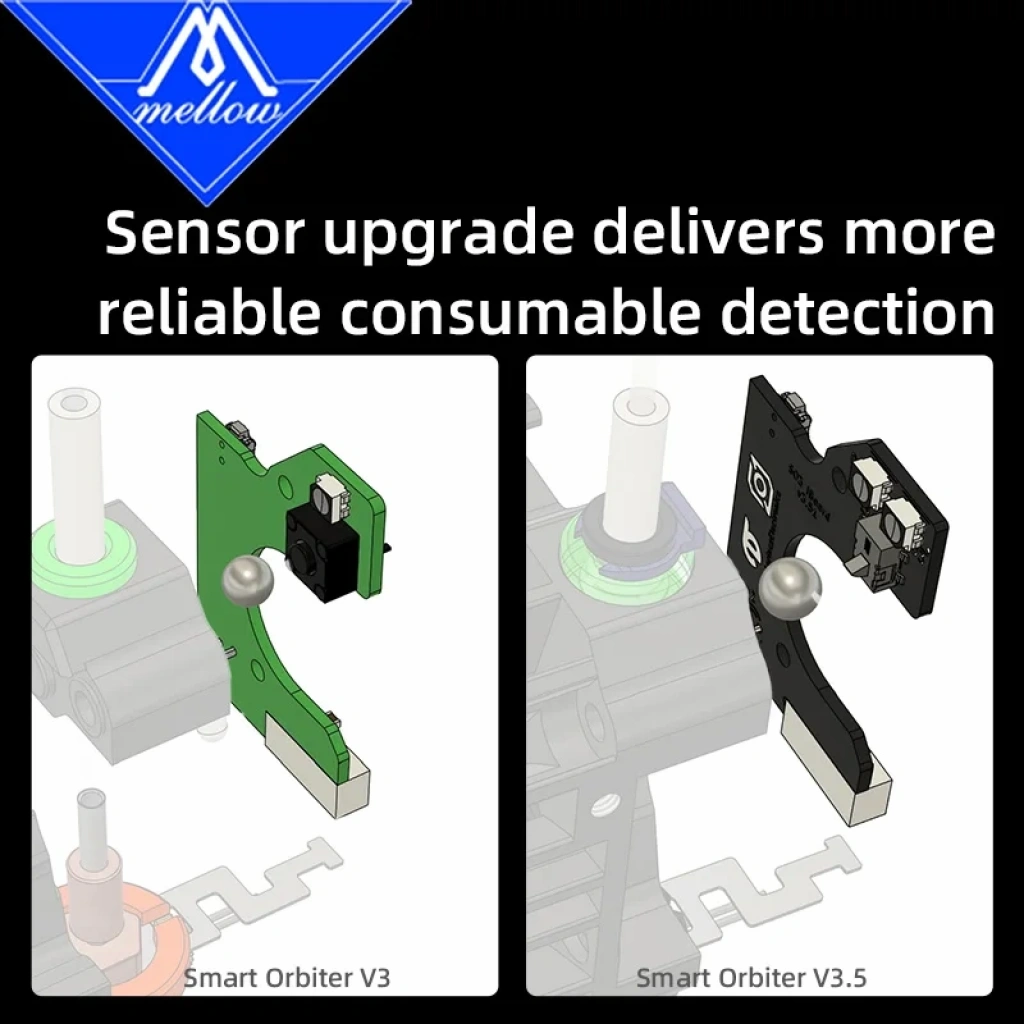

Daha Güvenilir Filament Algılama

Filament sensöründe Orbiter V2.0 Smart sensörde kullanılan anahtar mekanizmasına geçilmiştir. Birleşik filament kılavuzu, filamentin sensöre göre konumunu daha kontrollü tutar ve yanlış filament bitti uyarılarının azaltılmasına yardımcı olur.

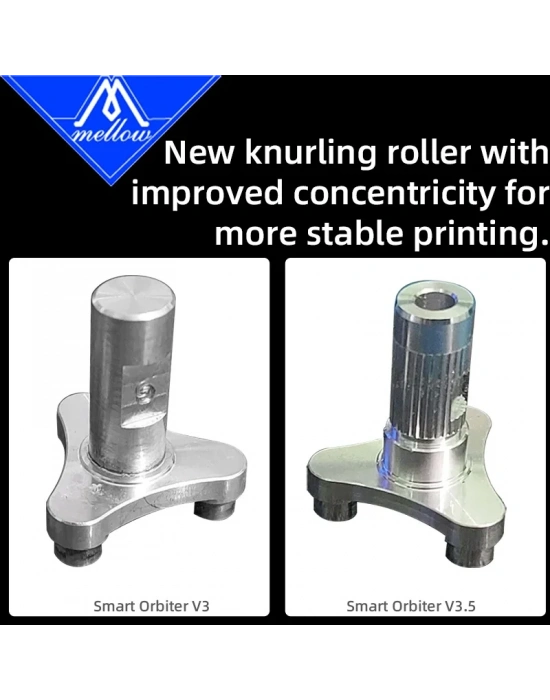

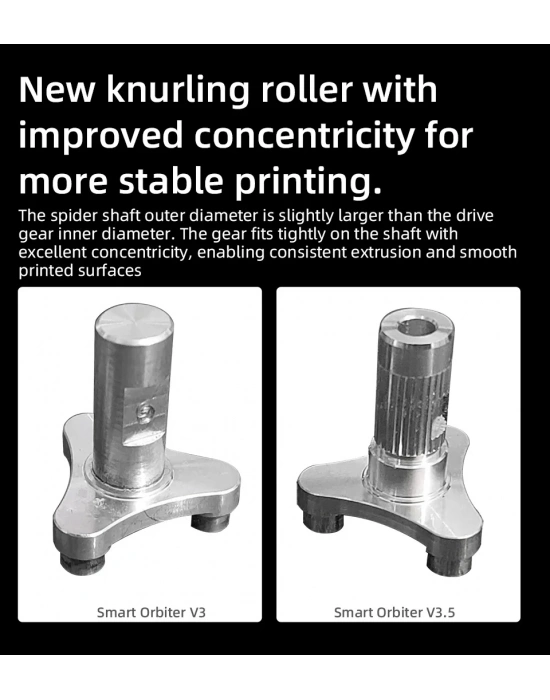

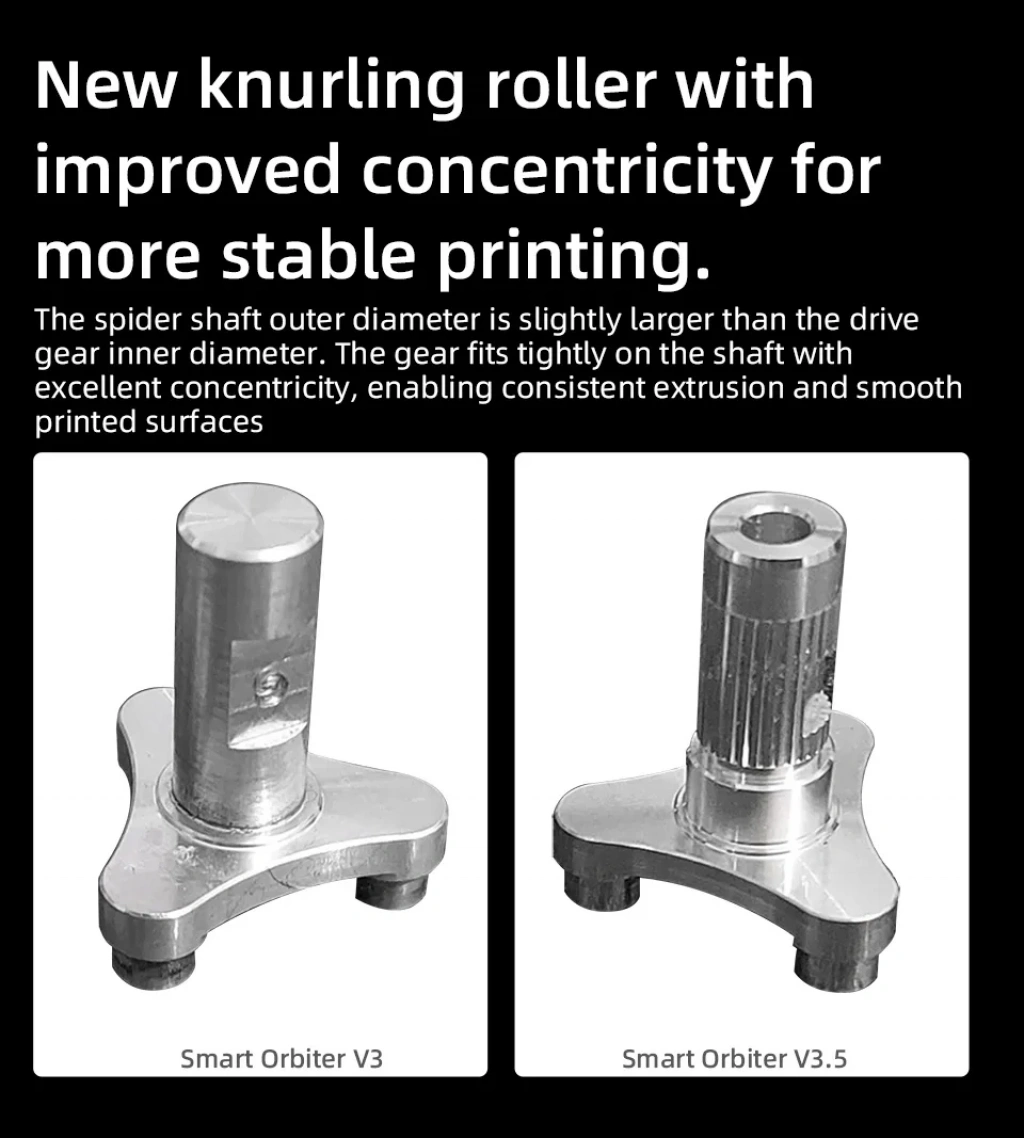

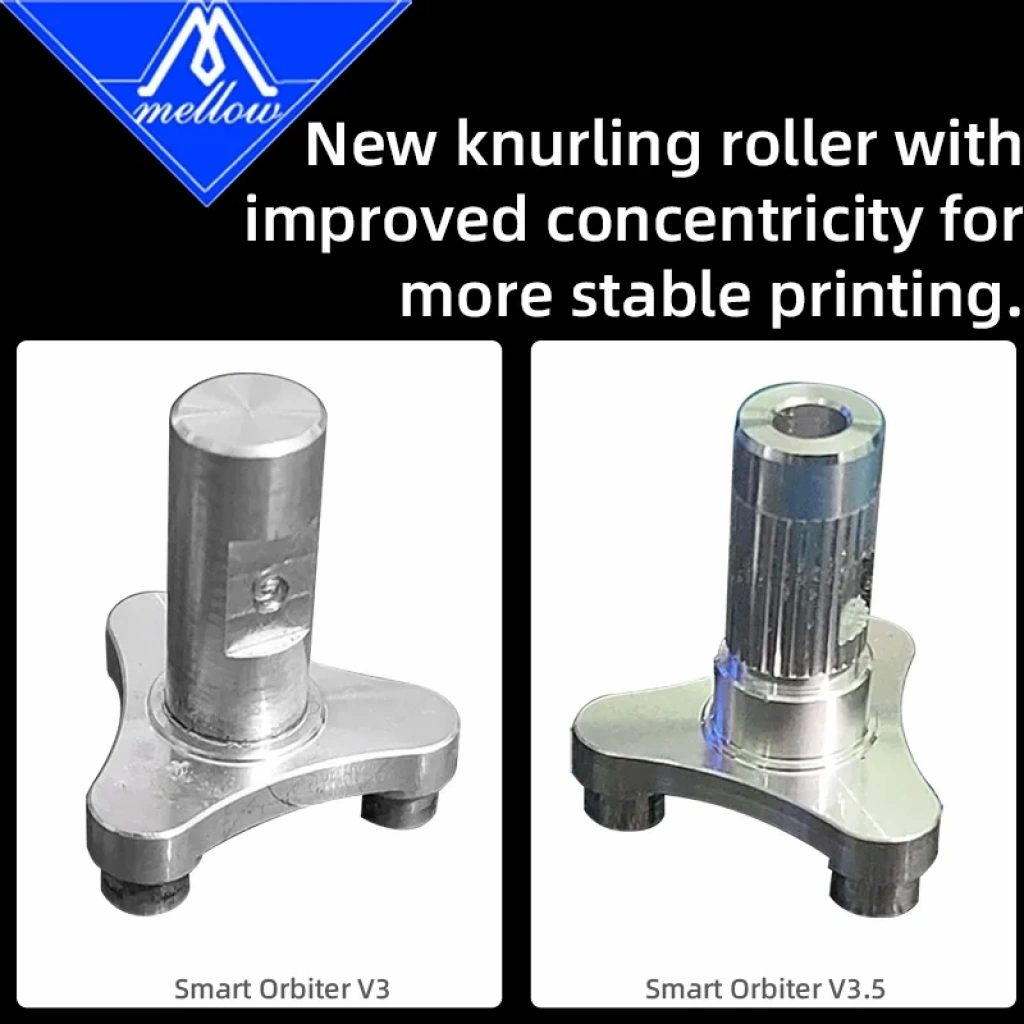

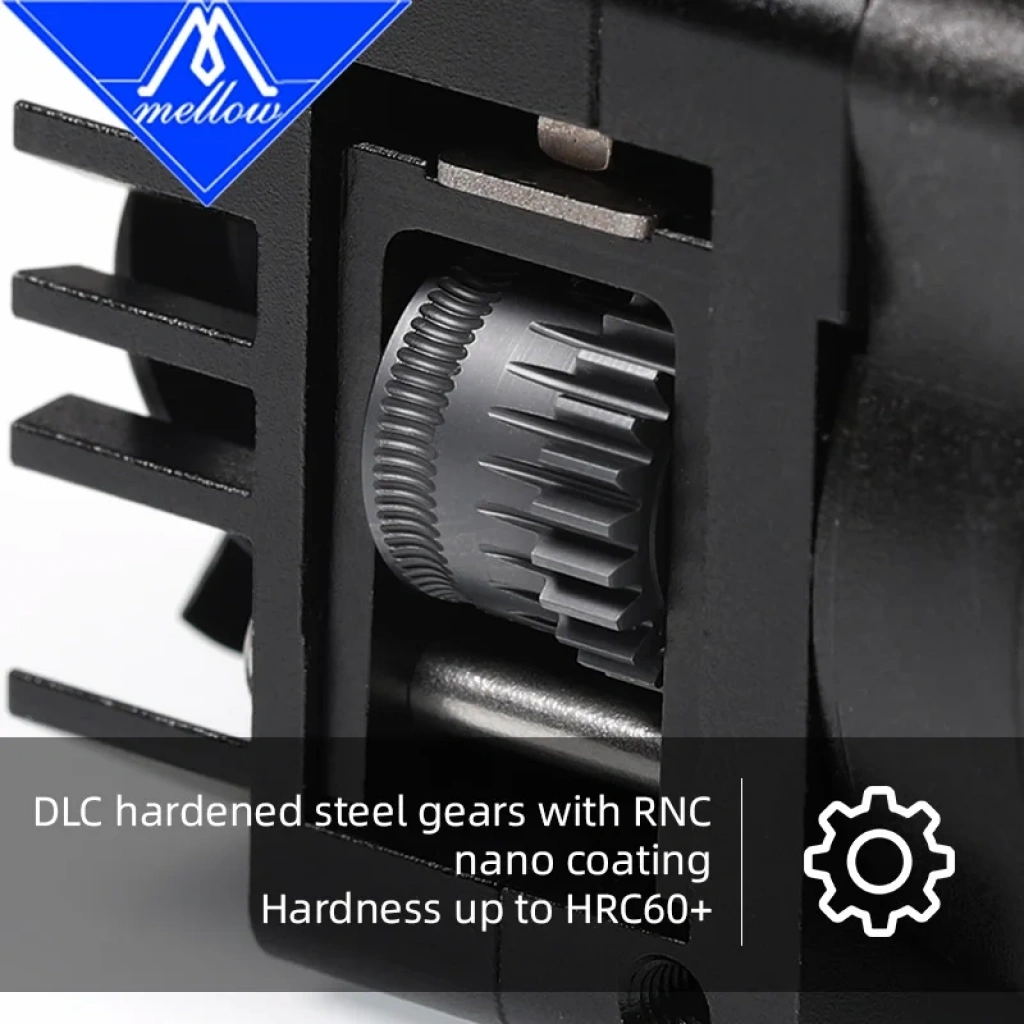

Daha Hassas Ekstrüzyon

Yeni tırtıklı spider-shaft mili, tahrik dişlisinin mile daha merkezli şekilde sabitlenmesini sağlar. Daha iyi dişli merkezleme, ekstrüzyon dalgalanmalarını ve baskı yüzeyindeki çapraz izleri azaltmaya yardımcı olur.

Güvenli PTFE Bağlantısı

Filament giriş halkası küçük bir PTFE bağlantı parçasını kabul edecek şekilde yenilenmiştir. Böylece PTFE tüp yalnızca sürtünmeyle değil, mekanik olarak sabitlenir.

Hotend Uyumluluğu

Smart Orbiter V3.5’in ön soğutucu yapısı aşağıdaki hotend sistemleriyle uyumludur:

• LDO Smart Orbiter hotend
• LDO TFN nozzle sistemi
• E3D Revo ekosistemi

E3D Revo hotend, standart LDO hotend yapılandırmasından yaklaşık 4 mm daha uzundur. Revo dönüşümünde baskı kafası montajı, fan kanalı ve Z-offset yeniden ayarlanmalıdır.

Klipper Başlangıç Ayarları

Başlangıç kalibrasyon değeri olarak:

• Rotation distance:4.69
• 16× microstep: yaklaşık 690 step/mm
• 32× microstep: yaklaşık 1380 step/mm

kullanılabilir. Gerçek extrusion multiplier ve rotation distance değeri, yazıcı üzerinde filament ölçümü yapılarak kalibre edilmelidir.

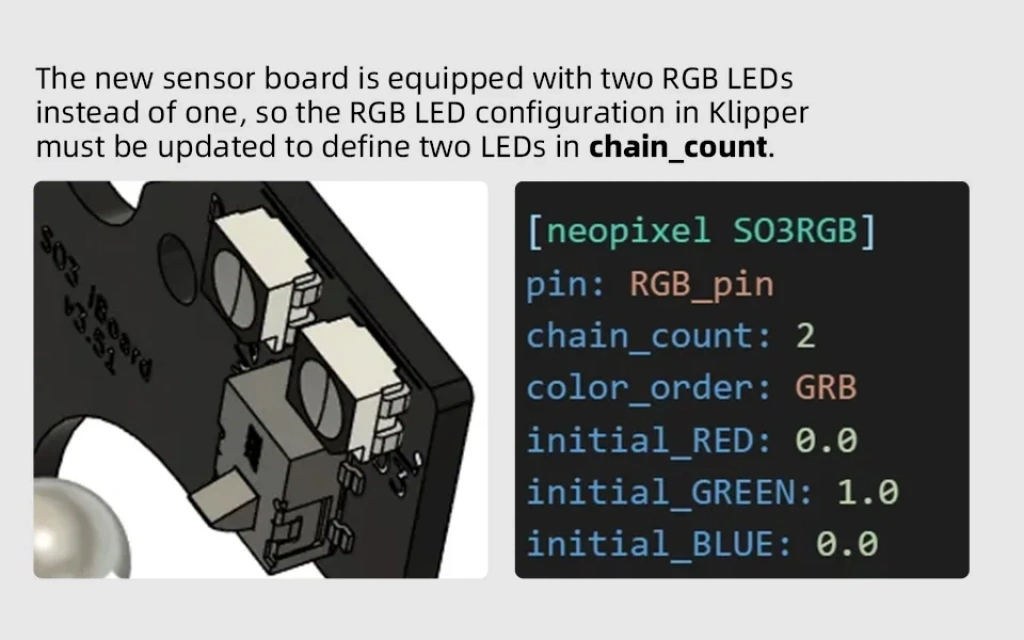

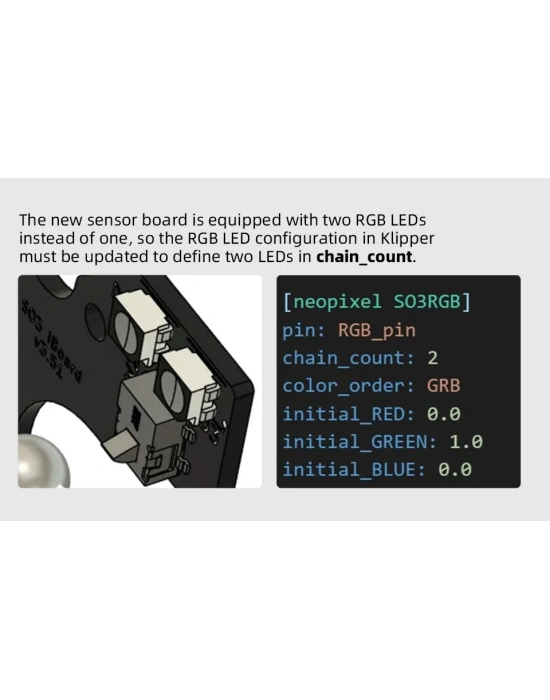

V3.5 sensör kartında iki RGB LED bulunduğundan Klipper LED tanımında:

chain_count: 2

kullanılmalıdır.

Uyumluluk ve Kullanım

Uygun baskı kafası adaptörüyle şu sistemlerde kullanılabilir:

• Voron 2.4
• Voron Trident
• Voron Switchwire
• VzBot tabanlı özel yazıcılar
• RatRig ve benzeri CoreXY sistemleri
• Creality Ender 3 ve Ender 3 Pro
• Creality CR-10
• Özel direct-drive 3D yazıcı projeleri

Yazıcı adıyla uyumluluk doğrudan montaj anlamına gelmez. Kullanılacak toolhead adaptörü, hotend uzunluğu, fan kanalı, kablo bağlantıları ve Z-offset ayrıca kontrol edilmelidir.

Kullanım Alanları

• Yüksek hızlı CoreXY baskılar
• TPU ve diğer esnek filamentler
• Kısa ve hassas retraction gerektiren uygulamalar
• Yüksek filament debili hotend sistemleri
• Entegre filament sensörü gereken yazıcılar
• Hafif ve kompakt direct-drive dönüşümleri

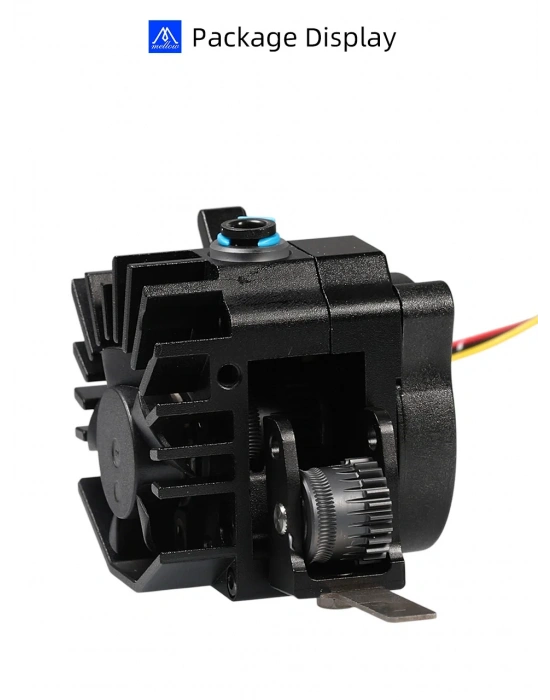

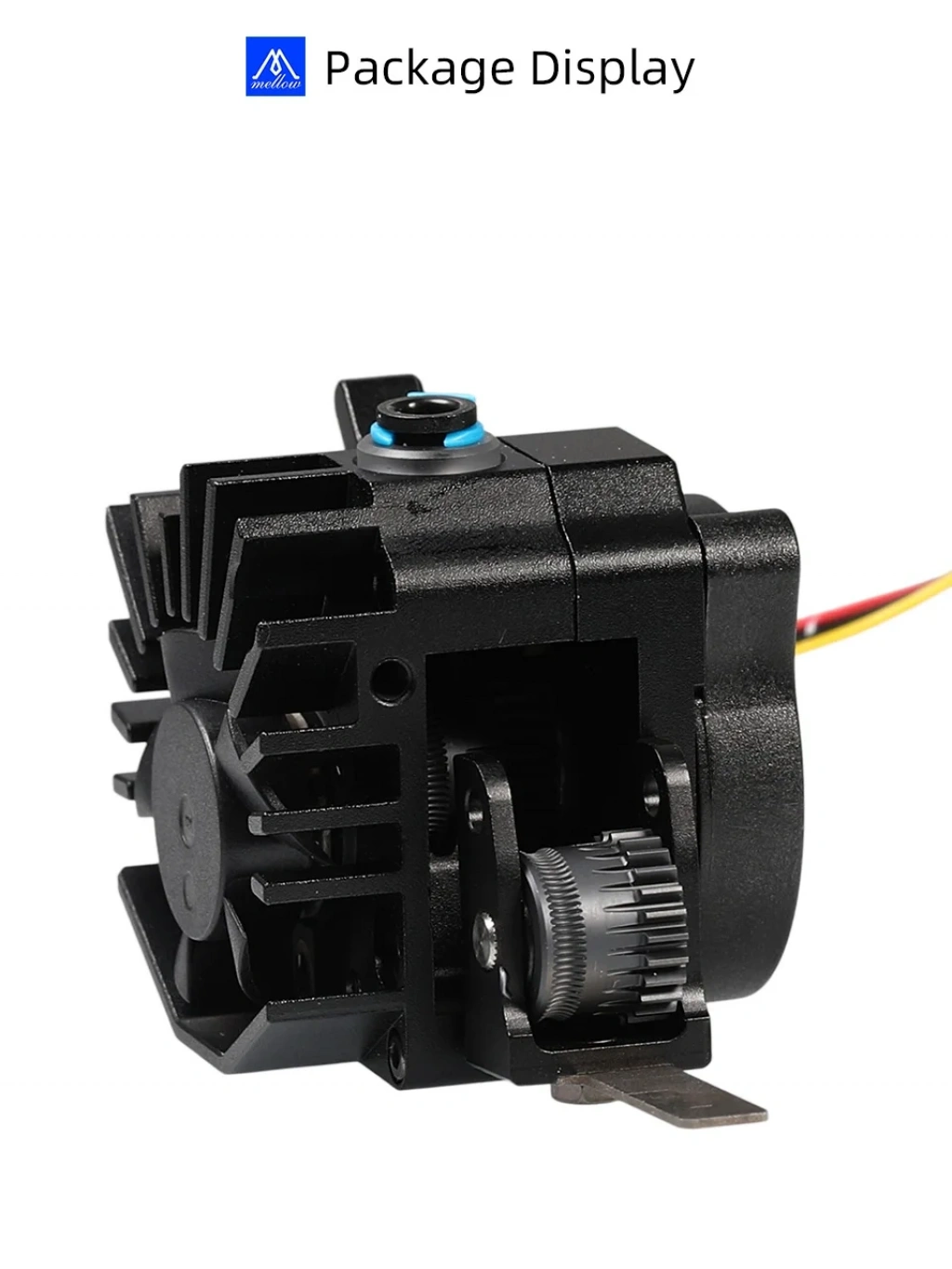

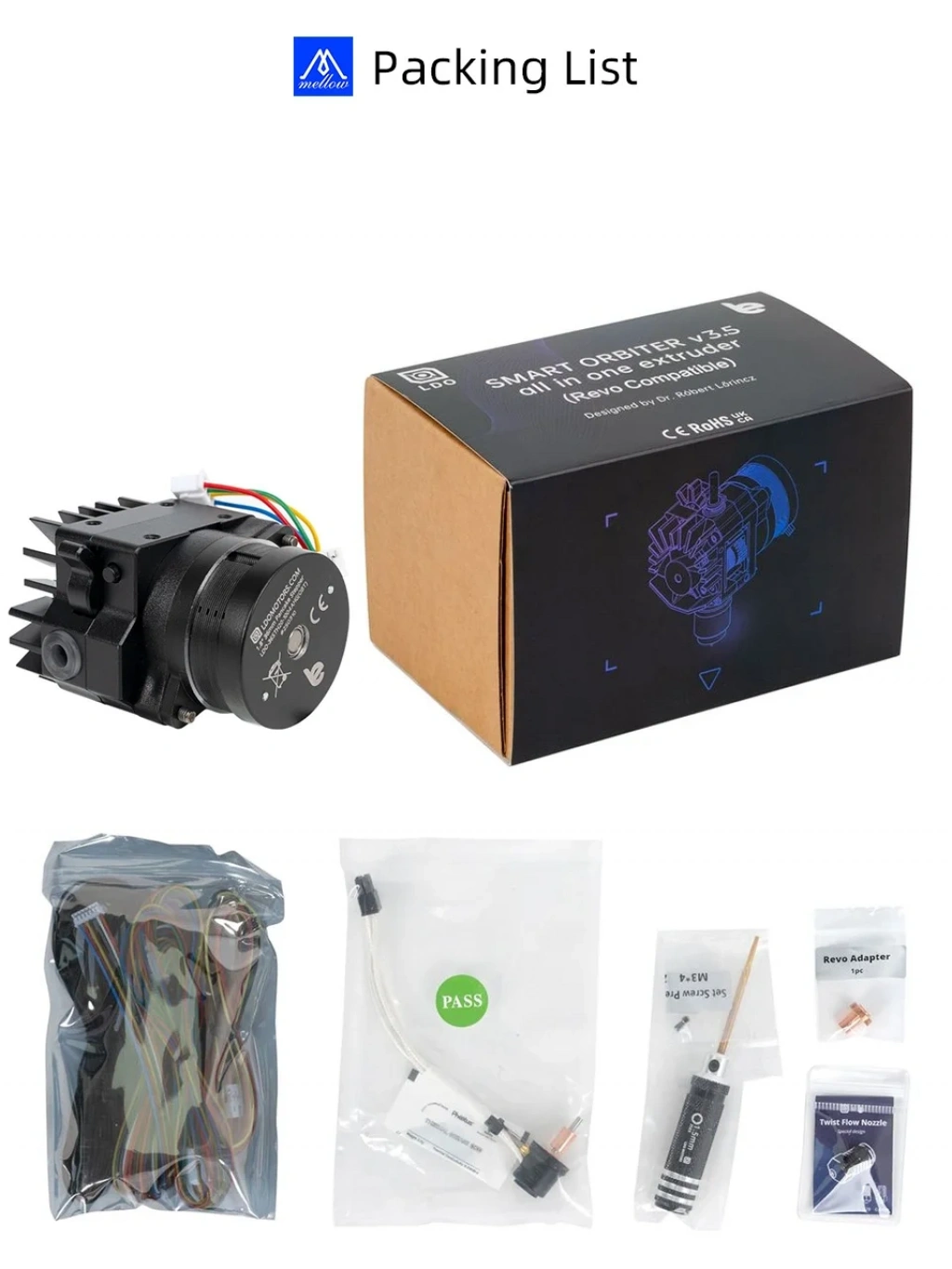

Paket İçeriği

Satın alınan Mellow paketine göre içerik değişebileceğinden ürün görselleriyle doğrulanmalıdır. Tam LDO Smart Orbiter V3.5 seti genellikle şunları içerir:

• 1 × Smart Orbiter V3.5 ekstrüder
• 1 × LDO step motor
• Entegre filament sensörü ve kontrol elektroniği
• 24 V çerçevesiz soğutma fanı
• Bağlantı kabloları
• Montaj elemanları
• Pakete göre LDO hotend ve TFN nozzle
• Pakete göre E3D Revo adaptörü

E3D Revo HeaterCore ve Revo nozzle, ayrıca belirtilmediği sürece pakete dahil kabul edilmemelidir.
