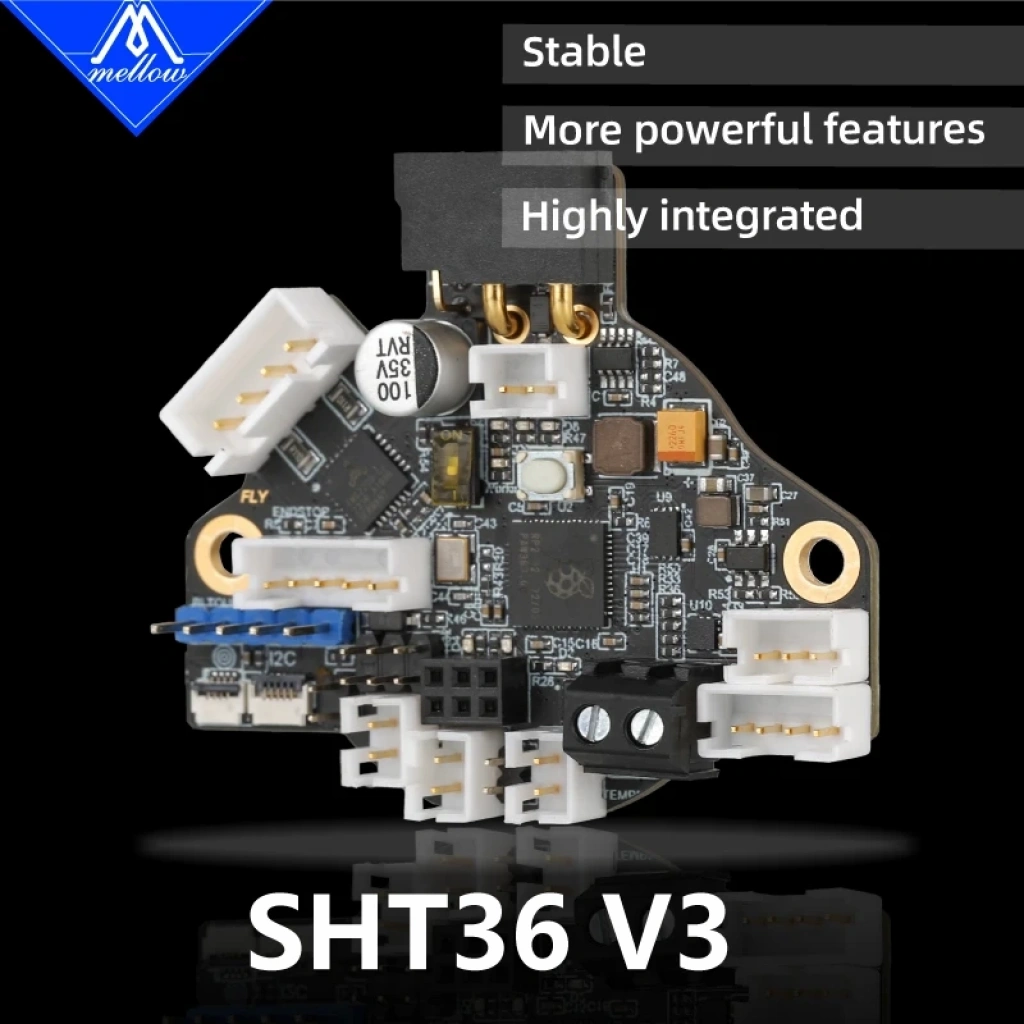

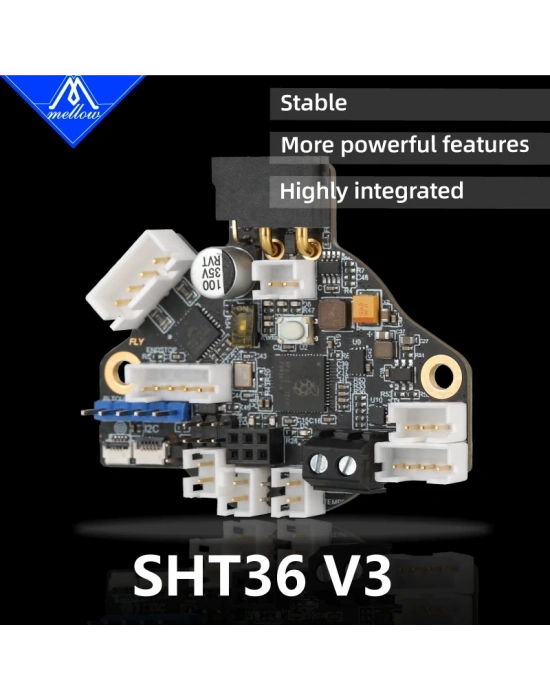

Mellow FLY SHT36 V3 CANbus / RS232 Baskı Kafası Kartı – TMC2209
Mellow FLY SHT36 V3, Klipper tabanlı 3D yazıcıların baskı kafası bağlantılarını sadeleştirmek, kablo karmaşasını azaltmak ve hareketli sistemlerde daha düzenli bir elektronik altyapı oluşturmak için geliştirilmiş kompakt bir baskı kafası kontrol kartıdır.
RP2040 çift çekirdekli mikrodenetleyici, entegre TMC2209 step motor sürücüsü, CANbus / RS232 haberleşme desteği ve LIS2DW ivmeölçer sayesinde özellikle Voron, VzBot ve özel tasarım CoreXY 3D yazıcı projelerinde kapsamlı bir kontrol çözümü sunar.
Geleneksel 3D yazıcılarda ekstrüder motoru, hotend ısıtıcısı, sıcaklık sensörü ve fanlar için ana kontrol kartından baskı kafasına çok sayıda kablo çekilmesi gerekir. SHT36 V3, bu bağlantıları baskı kafası üzerinde toplayarak uygun güç ve haberleşme altyapısıyla dört iletken üzerinden bağlantı kurulmasına olanak tanır.

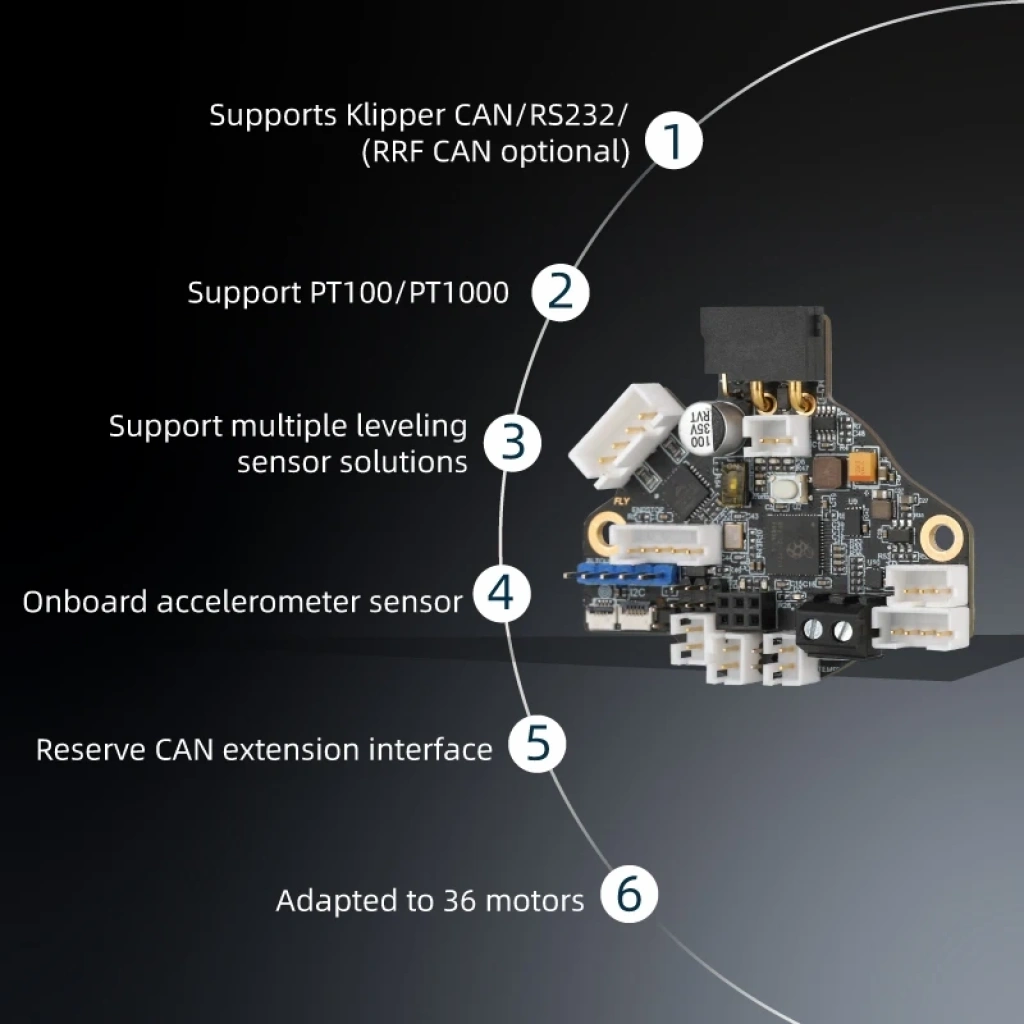

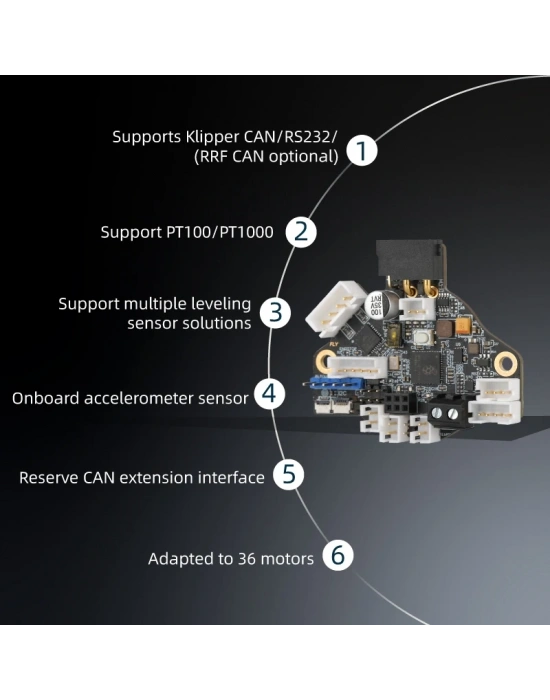

Öne Çıkan Özellikler
- RP2040 mikrodenetleyici: 133 MHz çift çekirdekli ARM Cortex-M0+ işlemci.
- CANbus haberleşme: Klipper tabanlı sistemlerde güvenilir veri iletişimi.
- RS232 desteği: Alternatif seri haberleşme seçeneği.
- Entegre TMC2209: Ekstrüder step motorunun doğrudan kontrol edilmesi.
- LIS2DW ivmeölçer: Klipper Input Shaper titreşim kalibrasyonu.
- 12V–24V çalışma gerilimi: Yaygın 3D yazıcı güç sistemleriyle uyumluluk.
- XT30 (2+2) bağlantısı: Güç ve veri hatları için kompakt konnektör.
- İki kontrol edilebilir fan çıkışı: Hotend ve parça soğutma fanlarının yönetimi.
- Hotend ısıtıcı çıkışı: Isıtıcı kartuşunun kontrol edilmesi.
- NTC ve PT1000 desteği: Yaygın hotend sıcaklık sensörleriyle uyumluluk.
- RGB LED bağlantısı: Baskı kafası aydınlatması ve durum göstergeleri.
- Prob ve endstop bağlantıları: Uyumlu seviyeleme sensörleriyle entegrasyon.
- USB Type-C: Firmware yükleme ve bakım işlemleri.
- 120Ω CAN terminasyonu: Anahtar üzerinden hat sonlandırma direnci seçimi.
- Kompakt tasarım: 36 mm sınıfındaki ekstrüder motorlarıyla kullanılan baskı kafası sistemlerine uygun yapı.
Teknik Özellikler
| Özellik | Değer |
|---|
| Üretici | Mellow / FLY |
| Model | FLY SHT36 V3 |
| Kart tipi | Baskı kafası kontrol kartı |
| Mikrodenetleyici | Raspberry Pi RP2040 |
| İşlemci mimarisi | Çift çekirdekli ARM Cortex-M0+ |
| İşlemci frekansı | 133 MHz |
| Giriş gerilimi | DC 12–24V |
| Lojik gerilim | 3,3V |
| Haberleşme | CANbus / RS232 |
| Güç ve veri bağlantısı | XT30 (2+2) |
| Konnektör nominal akımı | 15A |
| Motor sürücüsü | Entegre TMC2209 |
| Motor kontrolü | 1 adet ekstrüder motoru |
| İvmeölçer | LIS2DW |
| Isıtıcı çıkışı | 1 adet HEAT0 |
| Isıtıcı çıkışı sınırı | 24V'ta 5A / 12V'ta 2,5A |
| Fan çıkışı | 2 adet kontrol edilebilir DC fan |
| Fan çıkışı sınırı | 24V'ta 1A / 12V'ta 0,5A |
| Sıcaklık sensörü | 100K NTC / PT1000 |
| RGB LED bağlantısı | Mevcut |
| Endstop / Prob bağlantısı | Mevcut |
| CAN genişleme bağlantısı | Mevcut |
| CAN terminasyonu | Anahtarlanabilir 120Ω |
| USB bağlantısı | USB Type-C |
| Firmware | Klipper |
| Kullanım alanı | Voron, VzBot, CoreXY |
CANbus ile Daha Az Kablo, Daha Düzenli Baskı Kafası
Mellow FLY SHT36 V3, baskı kafası ile ana kontrol sistemi arasındaki karmaşık kablolamayı azaltmak amacıyla geliştirilmiştir.
Ekstrüder motoru, sıcaklık sensörü, hotend ısıtıcısı ve fanlar baskı kafası üzerindeki karta bağlanır.
CANbus iletişimi ve güç beslemesi, uygun dört iletkenli kablo üzerinden sağlanabilir.
Bu yapı özellikle yüksek hızlı CoreXY yazıcılarda hareketli kablo demetinin sadeleştirilmesine, montajın kolaylaştırılmasına ve bakım işlemlerinin daha düzenli gerçekleştirilmesine yardımcı olur.
CANbus ve RS232 Haberleşme Desteği
SHT36 V3, Klipper sistemlerinde CANbus ve RS232 haberleşme yöntemlerini destekler.
CANbus: Diferansiyel iletişim altyapısıyla baskı kafası ile ana sistem arasında veri aktarımı sağlar. Uyumlu CAN adaptörleri ve kontrol kartlarıyla kullanılabilir.
RS232: Uygun seri haberleşme dönüştürücüsü üzerinden alternatif bağlantı kurulmasına olanak tanır.
CANbus bağlantısında Mellow FLY UTOC, RS232 bağlantısında ise uygun Mellow FLY UTOR dönüştürücüsü kullanılabilir.
Her bağlantı yöntemi için uygun firmware ve sistem yapılandırması gereklidir.
Entegre TMC2209 Ekstrüder Motor Sürücüsü
Kart üzerinde bulunan TMC2209 step motor sürücüsü, ekstrüder motorunun doğrudan baskı kafası üzerinden kontrol edilmesini sağlar.
TMC2209; mikro adımlama, UART üzerinden yapılandırma ve sessiz motor kontrolü gibi özellikler sunar.
Sherpa Micro, Orbiter ve benzeri ekstrüder sistemlerinde kullanılan uygun bipolar step motorlarla değerlendirilebilir.
Motor akımı ve pin bağlantıları, kullanılan ekstrüder motorunun teknik özelliklerine göre yapılandırılmalıdır.
LIS2DW İvmeölçer ve Klipper Input Shaper
Mellow FLY SHT36 V3 üzerinde entegre LIS2DW ivmeölçer bulunur.
Bu sensör, Klipper Input Shaper kalibrasyonlarında baskı kafasının titreşim davranışını ölçmek için kullanılabilir.
Input Shaper kalibrasyonu, hareket sistemi kaynaklı titreşimlerin baskı yüzeyinde oluşturduğu ringing ve ghosting gibi kusurların azaltılmasına yardımcı olur.
Yerleşik ivmeölçer sayesinde, uygun montaj ve yapılandırmayla ayrı bir ivmeölçer kartı kullanmadan rezonans ölçümü yapılabilir.
Hotend, Fan ve Sıcaklık Kontrolü
SHT36 V3, baskı kafasındaki temel elektronik bileşenleri yönetmek için çeşitli bağlantılar sunar.
Hotend ısıtıcısı: HEAT0 çıkışı üzerinden kontrol edilir.
Sıcaklık sensörü: Standart 100K NTC termistörleri ve uygun jumper yapılandırmasıyla PT1000 sensörleri destekler.
Fan kontrolü: İki adet kontrol edilebilir DC fan çıkışı bulunur.
RGB LED: Uyumlu LED sistemleri için kontrol bağlantısı sağlar.
Prob ve endstop: BLTouch, Klicky ve Voron Tap gibi uygun sensör sistemlerinin bağlantısı için kullanılabilir.
Isıtıcı ve fan bağlantılarında üreticinin belirttiği akım sınırları aşılmamalıdır.
Voron, VzBot ve CoreXY Sistemleriyle Uyumluluk
Mellow FLY SHT36 V3, özellikle Klipper kullanan özel tasarım 3D yazıcılarda kullanılabilir.
Başlıca kullanım alanları:
- Voron 2.4
- Voron Trident
- VzBot CoreXY
- HevORT 3D yazıcı projeleri
- Klipper tabanlı özel CoreXY sistemleri
- CANbus dönüşümü yapılan 3D yazıcılar
- Sherpa Micro ve benzeri ekstrüder sistemleri
- Yüksek performanslı özel baskı kafası projeleri
Fiziksel montaj uyumluluğu, kullanılan ekstrüder ve baskı kafası tasarımına göre kontrol edilmelidir.
SHT36 V3, Plus V3 ve MAX V3 Farkları
Mellow FLY SHT36 V3 ailesinde farklı donanım seçenekleri bulunmaktadır.
SHT36 V3 Standart: RP2040, TMC2209, LIS2DW, Klipper CANbus ve RS232 desteği sunar.
SHT36 Plus V3: Standart özelliklere ek olarak MAX31865 sıcaklık sensörü dönüştürücüsüne sahiptir. PT100 sensör kullanan sistemler için uygundur.
SHT36 MAX V3: MAX31865 ve LDC1612 donanımlarına ek olarak RRF CANbus desteği sunar.
Standart SHT36 V3 modelinde MAX31865 ve LDC1612 entegre değildir.
Kurulum ve Kullanım Notları
SHT36 V3 bağımsız bir 3D yazıcı anakartı değildir. Ana kontrol kartı ve Klipper ana bilgisayarıyla birlikte çalışan bir baskı kafası kontrol modülüdür.
CANbus bağlantısı için uyumlu CAN arayüzü ve doğru hat terminasyonu gereklidir.
RS232 kullanımı için uygun dönüştürücü ve haberleşme yapılandırması yapılmalıdır.
USB Type-C bağlantısı firmware yükleme ve bakım işlemlerinde kullanılabilir.
XT30 (2+2) bağlantısında güç ve haberleşme pinlerinin doğru bağlanması önemlidir.
Önemli: Kartın ısıtıcı çıkışı için üreticinin belirttiği maksimum değerler 24V beslemede 5A ve 12V beslemede 2,5A'dir. Yüksek güçlü hotend sistemlerinde bu sınırlar dikkate alınmalıdır.
Neden Mellow FLY SHT36 V3?
Mellow FLY SHT36 V3; RP2040 mikrodenetleyicisi, entegre TMC2209 sürücüsü, CANbus / RS232 haberleşme seçenekleri ve LIS2DW ivmeölçeriyle modern 3D yazıcı projelerinde kapsamlı bir baskı kafası kontrol çözümü sunar.
Kablo karmaşasını azaltmak, montajı kolaylaştırmak ve Klipper tabanlı sistemlerde daha düzenli bir elektronik altyapı oluşturmak isteyen kullanıcılar için uygun bir seçenektir.
Stroma3D ile Voron, VzBot ve özel CoreXY projelerinizde profesyonel baskı kafası kontrol çözümlerini keşfedin.
