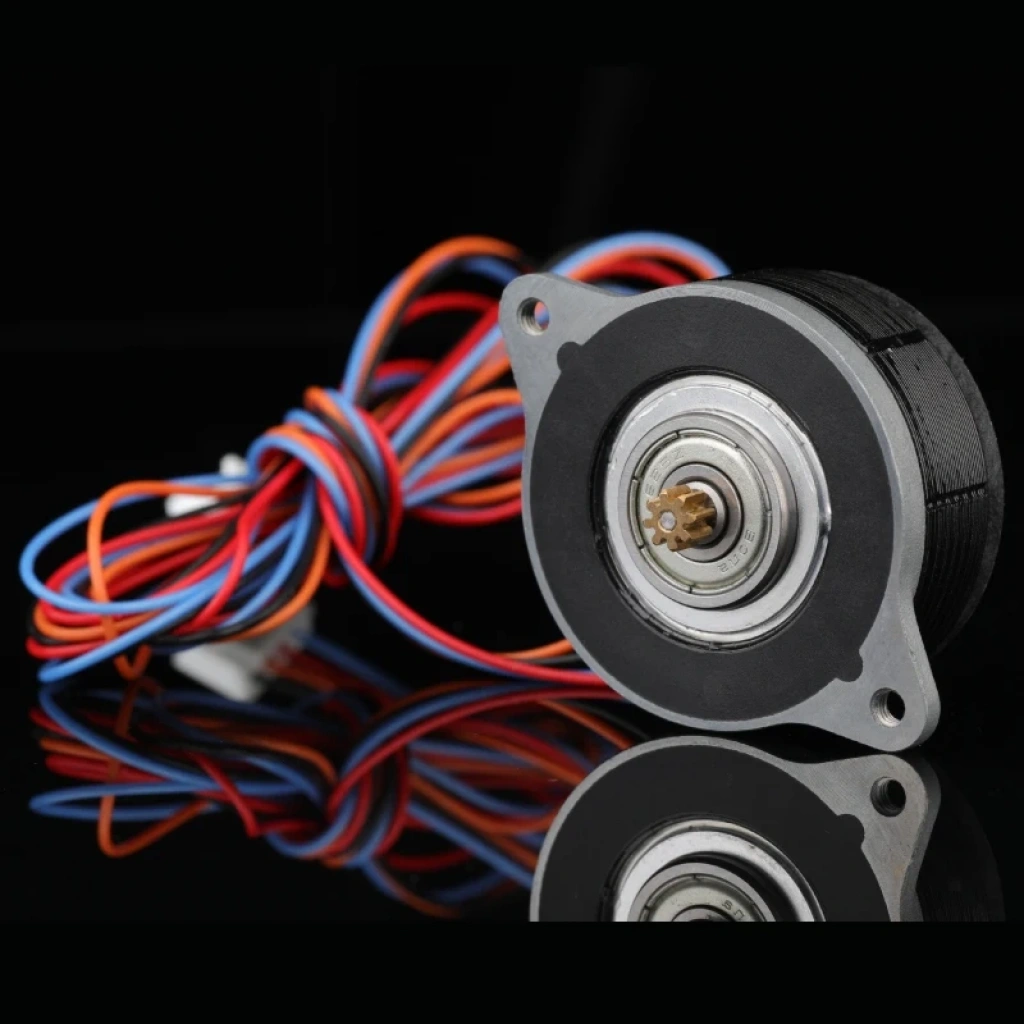

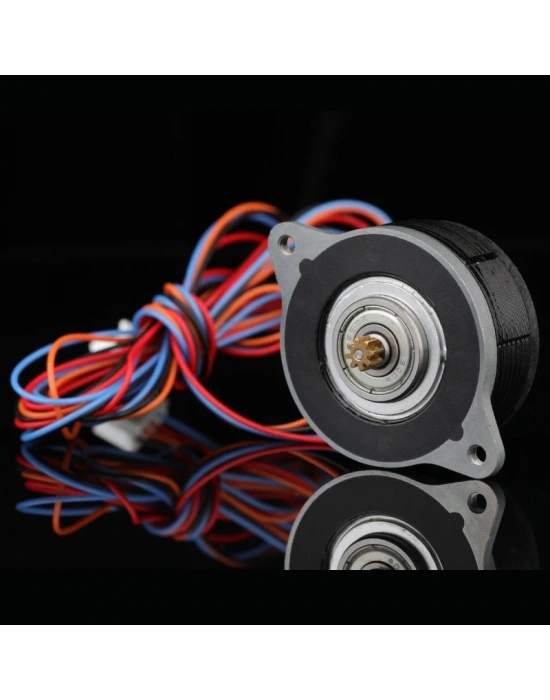

Mellow MOONS NEMA14 36 mm Yüksek Sıcaklık Step Motoru – Orbiter, Sherpa Mini ve Galileo Uyumlu

Mellow MOONS NEMA14 36 mm Yüksek Sıcaklık Step Motoru, yüksek performanslı 3D yazıcıların direct drive ekstrüder sistemleri için geliştirilmiş, kompakt boyutlara ve yüksek sıcaklık dayanımına sahip profesyonel bir step motordur.

Hassas hareket kontrol teknolojileriyle tanınan MOONS' tarafından üretilen motor, Mellow'un ekstrüder sistemlerine yönelik ürün serisinde sunulmaktadır.

36 mm çapındaki kompakt NEMA14 gövdesi sayesinde hareketli baskı kafasında minimum alan kaplayarak hafif ekstrüder tasarımlarının oluşturulmasına yardımcı olur.

1,8° adım açısı ve 200 tam adım/tur çözünürlüğü, uygun motor sürücüleriyle birlikte filament besleme hareketlerinin hassas şekilde kontrol edilmesini sağlar.

Yüksek sıcaklık dayanımlı motor yapısı, özellikle kapalı kabinli 3D yazıcılarda ve mühendislik filamentlerinin kullanıldığı uygulamalarda avantaj sunar.

Orbiter, Sherpa Mini, Galileo ve uygun mekanik yapılandırmalara sahip diğer kompakt ekstrüder sistemleriyle kullanılabilir.

8 ve 10 dişli motor seçenekleri, farklı ekstrüder dişli oranlarına uygun motor seçimi yapılmasına olanak tanır.

Öne Çıkan Özellikler

MOONS' Profesyonel Step Motor Teknolojisi

MOONS', endüstriyel hareket kontrol sistemleri ve hassas step motor üretimi alanında faaliyet gösteren uluslararası bir üreticidir.

Motorun kompakt tasarımı, hassas adım kontrolü ve mekanik yapısı, doğrudan filament besleme sistemlerinin ihtiyaçlarına yönelik bir çözüm sunar.

36 mm NEMA14 Kompakt Gövde

36 mm çapındaki yuvarlak gövde yapısı, klasik NEMA17 motorlara kıyasla daha kompakt ekstrüder tasarımlarının oluşturulmasını sağlar.

Bu özellik, özellikle hareketli baskı kafasının ağırlığının ve boyutlarının azaltılmasının hedeflendiği CoreXY sistemlerinde önemlidir.

Yüksek Sıcaklık Dayanımı

Motor, yüksek sıcaklık koşullarında kullanılmaya yönelik tasarlanmıştır.

130°C sıcaklık sınıfıyla sunulan yüksek sıcaklık motor seçenekleri, kapalı kabinli 3D yazıcı uygulamalarında avantaj sağlayabilir.

Bu değer motorun yalıtım ve termal tasarım özellikleriyle ilişkilidir; motorun 130°C ortam sıcaklığında sürekli çalışabileceği anlamına gelmez.

Motor sıcaklığı, uygulanan akım, soğutma koşulları ve baskı kabininin sıcaklığı dikkate alınmalıdır.

1,8° Adım Açısı

Motor, her tam turda 200 adım gerçekleştiren 1,8° adım açısına sahiptir.

TMC2209, TMC2240 veya TMC5160 gibi uygun motor sürücüleriyle birlikte mikrostep kontrolü uygulanabilir.

Bu özellik, ekstrüder motorunun filament besleme hareketlerinin hassas şekilde yönetilmesine yardımcı olur.

Hafif Pancake Motor Tasarımı

Pancake tipi step motorlar, kısa gövde yapıları sayesinde doğrudan baskı kafasına monte edilen ekstrüderlerde tercih edilir.

Kompakt motor kullanımı, baskı kafasının hareketli kütlesinin azaltılmasına yardımcı olabilir.

Daha düşük hareketli kütle, uygun mekanik sistemlerde yüksek hız ve ivmelenme hedeflerini destekleyebilir.

8T ve 10T Motor Dişlisi Seçenekleri

Motor, farklı ekstrüder tasarımlarına yönelik 8 ve 10 dişli seçeneklerle sunulabilir.

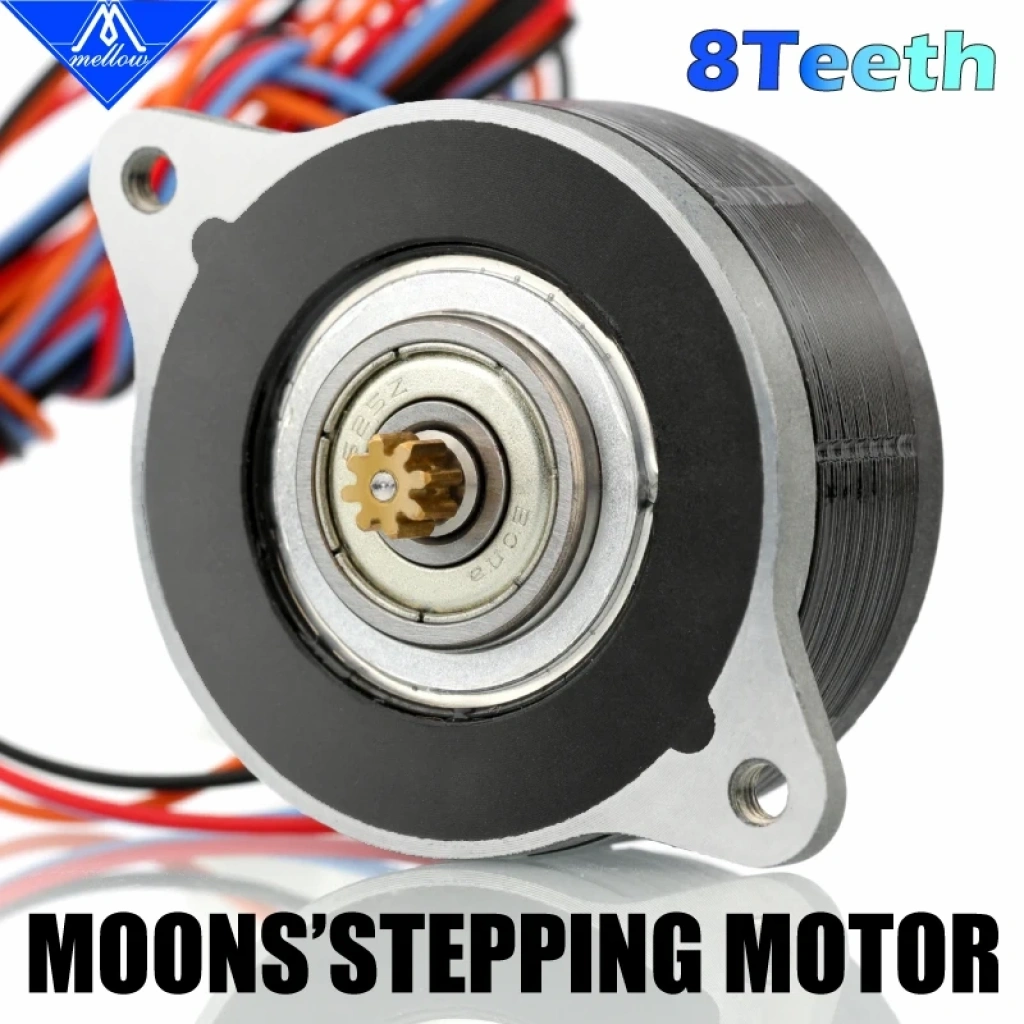

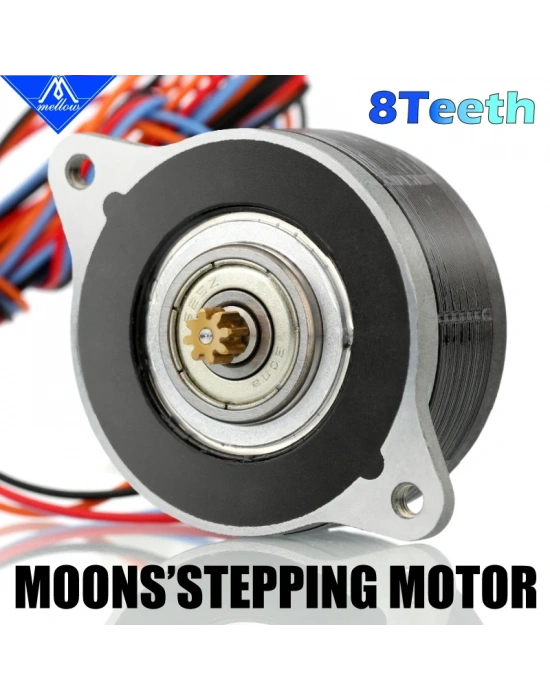

8T Motor Dişlisi

8 dişli motor pinyonu, uygun ekstrüder dişli kombinasyonlarında daha yüksek redüksiyon oranı elde edilmesine olanak tanır.

Bu yapı, motor torkunun filament besleme mekanizmasına daha yüksek mekanik avantajla aktarılmasını sağlayabilir.

10T Motor Dişlisi

10 dişli motor pinyonu, uygun ekstrüder tasarımlarında farklı bir redüksiyon oranı sunar.

Bu seçenek, ilgili ekstrüderin orijinal tasarımında 10T motor dişlisi kullanıldığında tercih edilmelidir.

Önemli: 8T ve 10T seçenekleri birbirinin doğrudan yerine kullanılamayabilir. Motor dişlisi, ekstrüderin ana dişlisi ve montaj geometrisiyle uyumlu olmalıdır.

Orbiter Ekstrüder Uyumluluğu

MOONS NEMA14 motor, uygun motor bağlantısı ve dişli yapılandırmasına sahip Orbiter ekstrüder sistemlerinde kullanılabilir.

Orbiter tasarımlarında kompakt pancake motorlar tercih edilmektedir.

Motor seçimi sırasında ekstrüderin versiyonu, motor dişlisi ve bağlantı geometrisi kontrol edilmelidir.

Sherpa Mini Ekstrüder Uyumluluğu

Sherpa Mini ekstrüder, hafif direct drive sistemleri için geliştirilmiş kompakt bir filament besleme mekanizmasıdır.

Mellow MOONS NEMA14 motor, uygun dişli seçeneğiyle Sherpa Mini ekstrüderlerde kullanılabilir.

Yüksek redüksiyon oranlı dişli sistemi, motor torkunun filament besleme mekanizmasına aktarılmasını sağlar.

Galileo Ekstrüder Uyumluluğu

Galileo ekstrüder sistemleri, Voron ve diğer performans odaklı 3D yazıcı projelerinde kullanılan kompakt filament besleme çözümleridir.

MOONS NEMA14 motor, uygun Galileo tasarımlarında motor ve dişli uyumluluğu sağlandığında kullanılabilir.

Galileo versiyonları arasında motor montajı ve dişli yapısı farklılık gösterebildiğinden model seçimi önemlidir.

Klipper ve Gelişmiş Firmware Desteği

Motor, uygun step motor sürücüsü üzerinden kontrol edildiğinden Klipper, Marlin ve RepRapFirmware tabanlı sistemlerde kullanılabilir.

Motorun çalışma akımı, adım çözünürlüğü ve ekstrüder hareket parametreleri kullanılan firmware üzerinden yapılandırılabilir.

Yüksek Performanslı Filament Besleme

Ekstrüder motorunun tork karakteristiği ve kontrol hassasiyeti, filament besleme sisteminin performansını etkileyen önemli faktörlerdir.

Uygun redüksiyon oranı ve sürücü yapılandırmasıyla birlikte motor, hassas ekstrüzyon ve geri çekme hareketlerinin gerçekleştirilmesini destekler.

Teknik Özellikler

Teknik not: Nominal akım, tutma torku, motor uzunluğu, ağırlık ve sıcaklık sınıfı motorun tam model koduna göre doğrulanmalıdır. Farklı MOONS NEMA14 motor modellerinin elektriksel özellikleri aynı değildir.

NEMA14 Motorların Ekstrüder Sistemlerindeki Avantajları

Daha Hafif Baskı Kafası

Kompakt motor gövdesi, ağır NEMA17 ekstrüder motorlarına kıyasla daha hafif bir baskı kafası oluşturulmasına yardımcı olabilir.

Kompakt Yerleşim

36 mm yuvarlak tasarım, baskı kafasında alan kullanımını azaltır.

Hassas Filament Kontrolü

1,8° adım açısı ve mikrostep sürücü desteği sayesinde filament besleme hareketleri hassas biçimde gerçekleştirilebilir.

Dişli Redüksiyonuyla Tork Avantajı

Orbiter ve Sherpa Mini gibi redüksiyonlu ekstrüderler, kompakt motorun ürettiği torku filament besleme mekanizmasına uygun oranla aktarır.

Yüksek Sıcaklık Uygulamaları

Yüksek sıcaklık dayanımlı motor yapısı, uygun koşullarda kapalı kabinli 3D yazıcı projelerinde kullanılabilir.

Farklı Ekstrüder Tasarımlarına Uyum

8T ve 10T seçenekleri sayesinde farklı motor dişlisi gereksinimlerine sahip ekstrüder projelerinde kullanım olanağı sunar.

Uyumlu Ekstrüder Sistemleri

Orbiter Extruder

Uygun motor bağlantısına ve dişli yapısına sahip Orbiter ekstrüderlerde kullanılabilir.

Sherpa Mini

Sherpa Mini ekstrüderlerin uygun 8T veya 10T motor yapılandırmalarında kullanılabilir.

Galileo Extruder

Uygun Galileo ekstrüder versiyonlarında mekanik ve dişli uyumluluğu sağlandığında kullanılabilir.

Sherpa Micro

MGN tabanlı yüksek performanslı baskı kafalarında kullanılan Sherpa Micro ekstrüderin uyumlu motor seçeneklerinde değerlendirilebilir.

Özel Direct Drive Ekstrüderler

36 mm NEMA14 motor montajını ve uygun pinyon dişlisini destekleyen özel ekstrüder sistemlerinde kullanılabilir.

Önemli: Motorun 36 mm NEMA14 olması, listelenen bütün ekstrüderlere doğrudan uyumlu olduğu anlamına gelmez. Motor dişlisi, mil geometrisi, motor kalınlığı ve montaj ölçüleri kontrol edilmelidir.

Uyumlu 3D Yazıcı Sistemleri

Voron 2.4

Orbiter, Sherpa Mini veya uyumlu Galileo ekstrüder kullanılan Voron 2.4 sistemlerinde değerlendirilebilir.

Voron Trident

Uygun direct drive ekstrüder tasarımına sahip Voron Trident yazıcılarda kullanılabilir.

Voron 0 Serisi

Kompakt NEMA14 motor kullanımına uygun özel Voron 0 ekstrüder yapılandırmalarında tercih edilebilir.

VzBot

Sherpa Mini, Sherpa Micro veya uygun özel ekstrüder kullanan VzBot sistemlerinde kullanılabilir.

BLV CoreXY

Uyumlu ekstrüder sistemiyle yapılandırılmış BLV CoreXY projelerinde değerlendirilebilir.

Özel DIY Yazıcılar

NEMA14 motor bağlantısını destekleyen özel CoreXY ve Cartesian yazıcı projelerinde kullanılabilir.

Klipper ile Kullanım

Mellow MOONS NEMA14 motor, Klipper firmware kullanan 3D yazıcılarda uygun motor sürücüsüyle kontrol edilebilir.

Motorun 1,8° adım açısına uygun olarak ekstrüder yapılandırmasında aşağıdaki değer kullanılabilir:

full_steps_per_rotation: 200

Motor akımı, kullanılan sürücüye göre yapılandırılmalıdır.

TMC2209 gibi sürücülerde run_current parametresi RMS akımı ifade eder.

Motorun nominal akımı ve sürücünün güvenli çalışma koşulları dikkate alınmadan yüksek akım değerleri kullanılmamalıdır.

8T ve 10T Dişli Seçiminin Klipper Ayarlarına Etkisi

Motor pinyonunun diş sayısı, ekstrüderin mekanik redüksiyon oranını etkileyebilir.

Bu nedenle 8T ve 10T motor seçeneklerinde aynı rotation_distance değerinin kullanılması doğru olmayabilir.

Motor değişikliğinden sonra filament besleme kalibrasyonu yapılmalı ve gerekirse ekstrüderin rotation_distance değeri yeniden belirlenmelidir.

Pressure Advance ayarının da yeni ekstrüder yapılandırmasına göre kontrol edilmesi önerilir.

Montaj ve Kullanım Bilgileri

Motor montajından önce ekstrüderin desteklediği motor boyutları kontrol edilmelidir.

Motor pinyonunun diş sayısı ve bağlantı geometrisi, ekstrüderin dişli mekanizmasıyla uyumlu olmalıdır.

Motor, uygun uzunlukta bağlantı vidalarıyla ekstrüder gövdesine sabitlenmelidir.

Motor kablolarının sargı bağlantıları doğru belirlenmelidir.

Motor sürücüsünün çalışma akımı, kullanılan motorun nominal değerlerine uygun şekilde ayarlanmalıdır.

İlk çalıştırma sırasında düşük hızlarda ekstrüzyon testleri yapılması önerilir.

Motor ve çevresindeki plastik bileşenlerin sıcaklığı kontrol edilmelidir.

Önemli Kullanım Bilgileri

• Ürün, MOONS' üretimi NEMA14 ekstrüder motorudur.

• Motorun 36 mm ölçüsü gövde çapını ifade eder.

• 8T ve 10T dişli seçenekleri ekstrüder tasarımına göre seçilmelidir.

• Motor, uygun step motor sürücüsü gerektirir.

• Doğrudan güç kaynağına bağlanmamalıdır.

• Motorun nominal akımı kullanılan modele göre doğrulanmalıdır.

• Yüksek sıcaklık dayanımı, sınırsız çalışma sıcaklığı anlamına gelmez.

• Kapalı kabinli yazıcılarda motor sıcaklığı ve havalandırma koşulları dikkate alınmalıdır.

• Motor dişlisi değişiklikleri ekstrüder kalibrasyonunu etkileyebilir.

• Motor bağlantıları enerji altında sökülüp takılmamalıdır.

• Yanlış motor akımı, aşırı ısınmaya veya motor performansının düşmesine neden olabilir.

Paket İçeriği

• 1 adet Mellow MOONS NEMA14 36 mm Yüksek Sıcaklık Step Motoru

Pinyon dişlisi ve bağlantı kablosunun paket içeriği, satın alınan 8T veya 10T varyantına göre doğrulanmalıdır.

Ekstrüder gövdesi, motor sürücüsü ve diğer mekanik parçalar ürün kapsamına dahil değildir.
