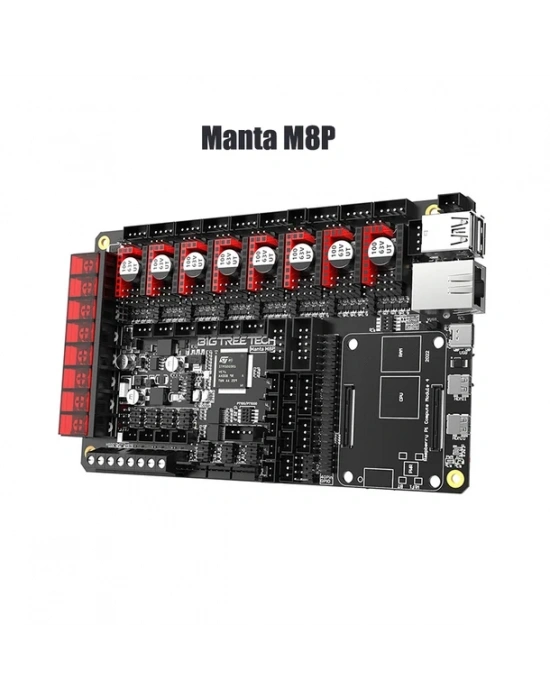

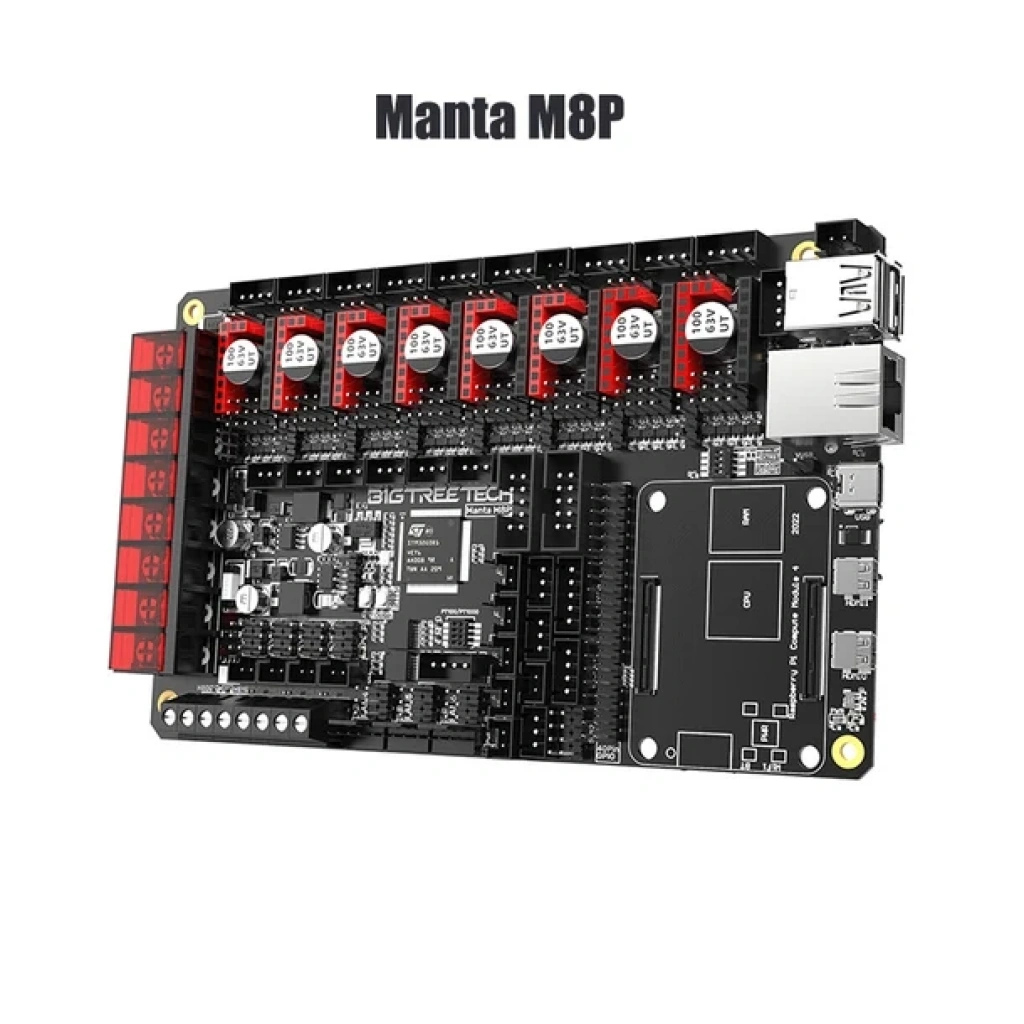

BIGTREETECH Manta M8P V2.0 + CB1 Klipper Kontrol Kartı

STM32H723 550MHz İşlemci, 8 Step Motor Sürücü Yuvası ve Entegre Klipper Kontrol Platformu

BIGTREETECH Manta M8P V2.0 + CB1, yüksek performanslı FDM 3D yazıcılar için geliştirilmiş, Klipper firmware altyapısını destekleyen profesyonel bir kontrol kartı çözümüdür.

550MHz hızında çalışan STM32H723 ARM Cortex-M7 mikrodenetleyici, 8 adet bağımsız step motor sürücü yuvası ve doğrudan anakarta monte edilen CB1 bilgisayar modülü sayesinde yüksek hızlı ve çok eksenli 3D yazıcı sistemleri için güçlü bir kontrol altyapısı sunar.

Geleneksel kontrol kartlarından farklı olarak Manta M8P V2.0, CB1 modülünü doğrudan üzerinde barındırabilir. Böylece ayrı bir Raspberry Pi ve ek USB bağlantısı gerektirmeden Klipper sunucusu ile yazıcı kontrol kartı kompakt bir sistemde birleştirilebilir.

Özellikle Voron 2.4, Voron Trident, VzBoT ve özel CoreXY projelerinde gelişmiş hareket kontrolü, çoklu Z motor yönetimi ve CAN Bus tabanlı toolhead sistemleri için tercih edilebilir.

Öne Çıkan Özellikler

• 550MHz STM32H723 İşlemci: ARM Cortex-M7 mimarisiyle yüksek performanslı hareket kontrolü.
• 8 Step Motor Sürücü Yuvası: Çok motorlu CoreXY, AWD ve bağımsız Z eksenli sistemler için esnek yapı.
• CB1 Modül Desteği: Klipper sunucusunu doğrudan kontrol kartı üzerinde çalıştırabilme.
• Klipper Uyumluluğu: Mainsail, Fluidd ve Moonraker ile web tabanlı yazıcı yönetimi.
• TMC2209 ve TMC5160 Desteği: UART ve SPI üzerinden gelişmiş step motor sürücü kontrolü.
• CAN Bus Bağlantısı: CAN destekli toolhead kartlarıyla daha sade kablolama.
• Yüksek Voltajlı Motor Desteği: Uygun sürücü ve bağlantılarla 24–60V HV motor besleme seçeneği.
• 4 Hotend Isıtıcı Çıkışı: Çoklu ekstrüder ve gelişmiş ısıtıcı yapılandırmalarına uygun.
• PT1000 Sensör Desteği: Jumper yapılandırmasıyla belirli sıcaklık girişlerinde PT1000 kullanımı.
• 5V / 12V / 24V Fan Kontrolü: Seçilebilir fan çıkış gerilimleri.
• BLTouch ve RGB Desteği: Otomatik tabla ölçümü, aydınlatma ve çeşitli genişleme bağlantıları.
• Gelişmiş Koruma Devreleri: Değiştirilebilir sigortalar ve termistör koruma devreleri.

Teknik Özellikler

BIGTREETECH CB1 Bilgisayar Modülü

Manta M8P V2.0, BIGTREETECH CB1 veya uyumlu Raspberry Pi CM4 modüllerini doğrudan anakart üzerine monte etmeye imkân tanıyan BTB bağlantısına sahiptir.

CB1, Klipper yazılımının Linux tabanlı ana bilgisayar görevlerini yerine getirir. Böylece ayrı bir Raspberry Pi kullanmadan yazıcının kontrol arayüzü, G-code işleme ve ağ bağlantısı gibi işlevler yönetilebilir.

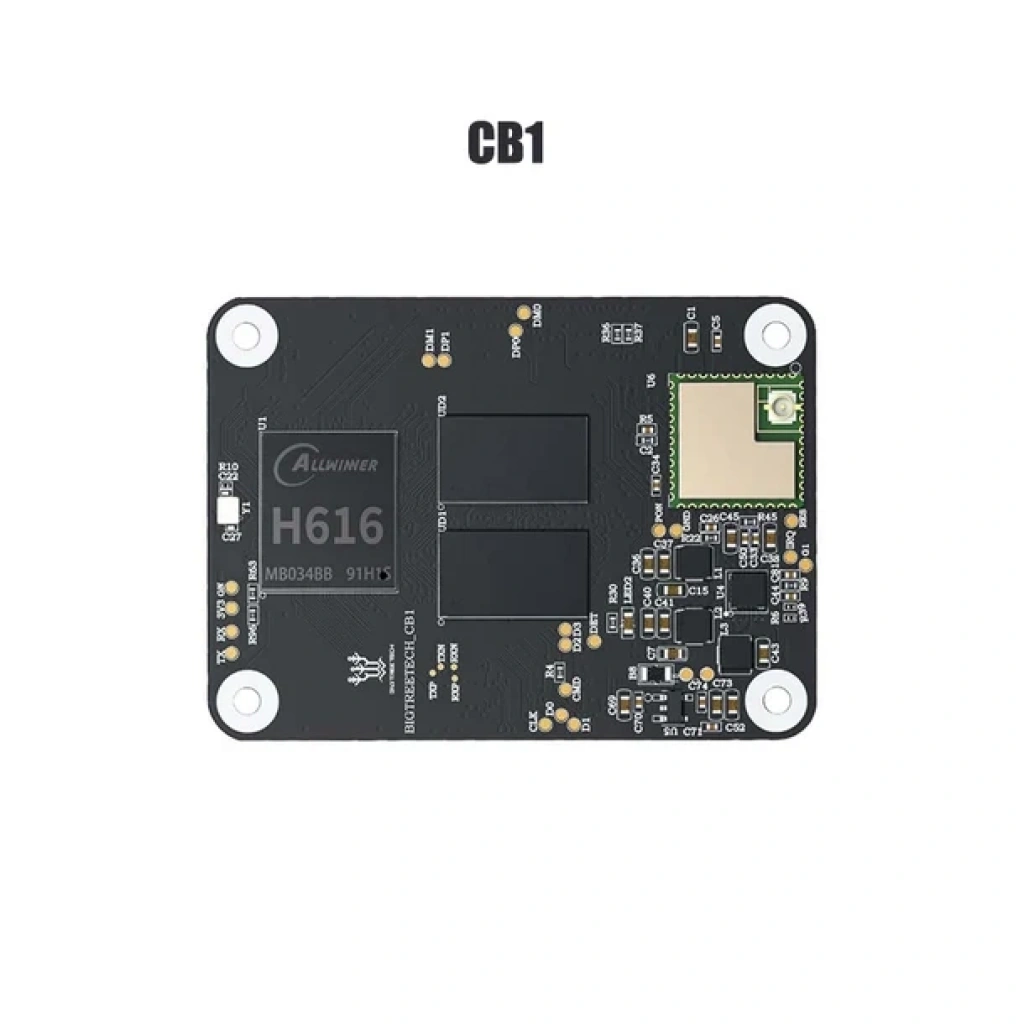

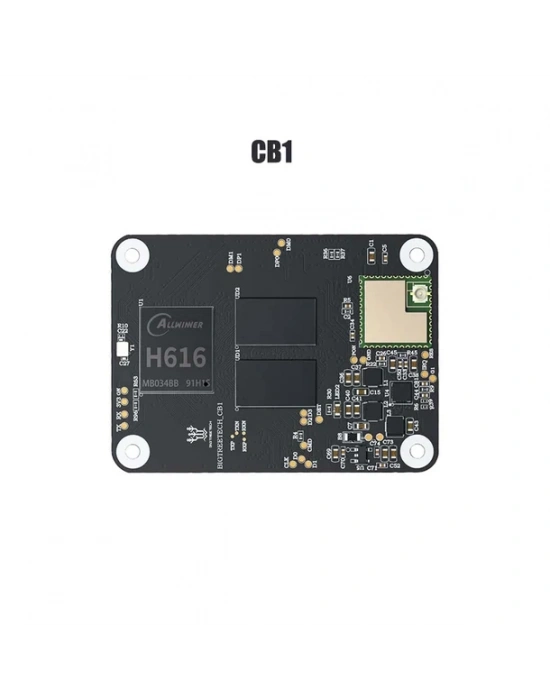

CB1 Modül Özellikleri

• Allwinner H616 dört çekirdekli ARM Cortex-A53 işlemci
• 1.5GHz işlemci frekansı
• Mali G31 MP2 grafik işlemcisi
• Varyanta bağlı 512MB veya 1GB DDR3L RAM
• 2.4GHz Wi-Fi bağlantısı
• Ethernet bağlantısı
• HDMI görüntü çıkışı
• USB bağlantı desteği
• Klipper ve Linux tabanlı kontrol yazılımlarıyla uyumluluk

CB1 modülü için üreticinin sağladığı uygun işletim sistemi imajı kullanılmalıdır.

Not: CB1 modülünün RAM ve depolama özellikleri satın alınan varyanta bağlıdır. CB1, Raspberry Pi CM4 ile aynı donanım özelliklerine sahip değildir ve DSI/CSI bağlantılarını desteklemez.

8 Step Motor Sürücüsü ile Gelişmiş Hareket Kontrolü

Manta M8P V2.0, sekiz bağımsız step motor sürücü yuvasıyla çok motorlu 3D yazıcı sistemlerinde esnek yapılandırma imkânı sunar.

Desteklenen sürücüler arasında TMC2209, TMC5160, TMC2225, TMC2208, TMC2130, A4988 ve DRV8825 gibi modeller bulunmaktadır.

Bu yapı sayesinde aşağıdaki uygulamalar gerçekleştirilebilir:

• Bağımsız çift, üçlü veya dörtlü Z motor kontrolü
• Klipper Z_TILT_ADJUST uygulamaları
• Çok motorlu CoreXY ve AWD sistemleri
• Çoklu ekstrüder yapılandırmaları
• Sensorless Homing
• UART ve SPI üzerinden motor akımı ve sürücü parametrelerinin yönetimi

Özellikle dört XY motorlu AWD sistemleri ve üç bağımsız Z motoruna sahip özel CoreXY projelerinde, motor ve ekstrüder sayısına bağlı olarak sekiz sürücü yuvası etkin şekilde kullanılabilir.

CAN Bus ile Modern Toolhead Bağlantısı

BIGTREETECH Manta M8P V2.0, CAN Bus haberleşme altyapısını destekleyerek uyumlu toolhead kontrol kartlarıyla bağlantı kurulmasına olanak tanır.

CAN Bus kullanımı, yazıcı hareketli kafasına uzanan kablo sayısını azaltmaya ve elektronik sistemin daha düzenli kurulmasına yardımcı olur.

BIGTREETECH EBB36, EBB42 ve diğer uyumlu CAN tabanlı toolhead kartlarıyla kullanılabilir.

CAN haberleşmesinin kurulabilmesi için uygun firmware, CAN fiziksel bağlantısı, terminasyon ve gerekli sistem yapılandırması tamamlanmalıdır.

Yüksek Voltajlı Step Motor Desteği

Manta M8P V2.0, standart 12V/24V anakart beslemesinin yanında uygun sürücüler için ayrı yüksek voltajlı motor besleme seçeneği sunar.

HV motor besleme hattı 24–60V aralığını destekler.

Bu özellik özellikle TMC5160 gibi yüksek voltajla çalışabilen sürücülerle yüksek hızlı hareket sistemleri oluşturmak isteyen kullanıcılar için avantaj sağlar.

Yüksek voltaj uygulamalarında kullanılan sürücünün, modülün ve bağlantı elemanlarının gerçek gerilim sınırları mutlaka kontrol edilmelidir.

Gelişmiş Isıtıcı ve Fan Yönetimi

Manta M8P V2.0, bir adet ısıtmalı tabla ve dört adet hotend ısıtıcı çıkışı sunar.

Yedi adet kontrol edilebilir PWM fan çıkışı sayesinde hotend soğutması, parça soğutması ve elektronik soğutma sistemleri ayrı ayrı yapılandırılabilir.

5V, 12V ve 24V fan gerilim seçenekleri, farklı fan türlerinin kullanımını kolaylaştırır.

PT1000 sensör desteği, yüksek sıcaklık uygulamalarında uygun sensör ve kontrol yapılandırmasıyla sıcaklık ölçümü yapılmasına olanak tanır.

Klipper, Mainsail ve Fluidd Uyumluluğu

BIGTREETECH Manta M8P V2.0 + CB1 kombinasyonu, Klipper tabanlı yazıcı kontrolü için geliştirilmiştir.

Klipper ile aşağıdaki gelişmiş özellikler kullanılabilir:

• Input Shaper ve rezonans kalibrasyonu
• Pressure Advance
• Bed Mesh Calibration
• Z_TILT_ADJUST
• Quad Gantry Level
• Sensorless Homing
• G-code makroları
• Web tabanlı uzaktan kontrol
• Çoklu MCU ve CAN Bus yapılandırmaları

Bu özelliklerin kullanılabilmesi için ilgili sensörlerin, mekanik sistemlerin ve yazılım yapılandırmasının uygun olması gerekir.

Uyumlu 3D Yazıcı Projeleri

• Voron 2.4
• Voron Trident
• VzBoT 235 / 330
• AWD CoreXY sistemleri
• HevORT
• Özel tasarım Cartesian yazıcılar
• Delta yazıcı projeleri
• Çok motorlu profesyonel FDM sistemleri

Neden BIGTREETECH Manta M8P V2.0 + CB1?

Manta M8P V2.0, güçlü STM32H723 mikrodenetleyicisi, sekiz sürücü yuvası, CAN Bus desteği ve CB1 modülüyle entegre çalışabilen yapısı sayesinde gelişmiş 3D yazıcı projeleri için kapsamlı bir kontrol çözümüdür.

Ayrı bir Raspberry Pi gerektirmeyen kompakt mimarisi, elektronik sistemde yer tasarrufu sağlarken Klipper'ın gelişmiş hareket kontrolü özelliklerinden yararlanılmasına olanak tanır.

Özellikle Voron, VzBoT, AWD CoreXY ve çok eksenli özel yazıcı projelerinde esnek, genişletilebilir ve yüksek performanslı bir kontrol altyapısı arayan kullanıcılar için ideal bir seçenektir.
