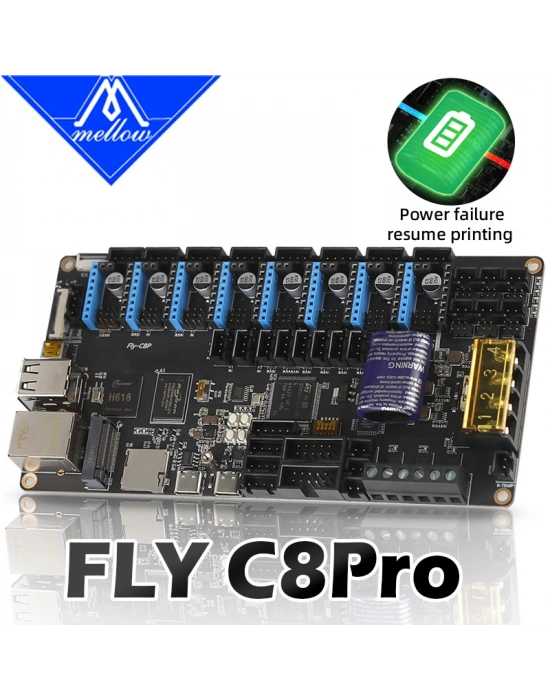

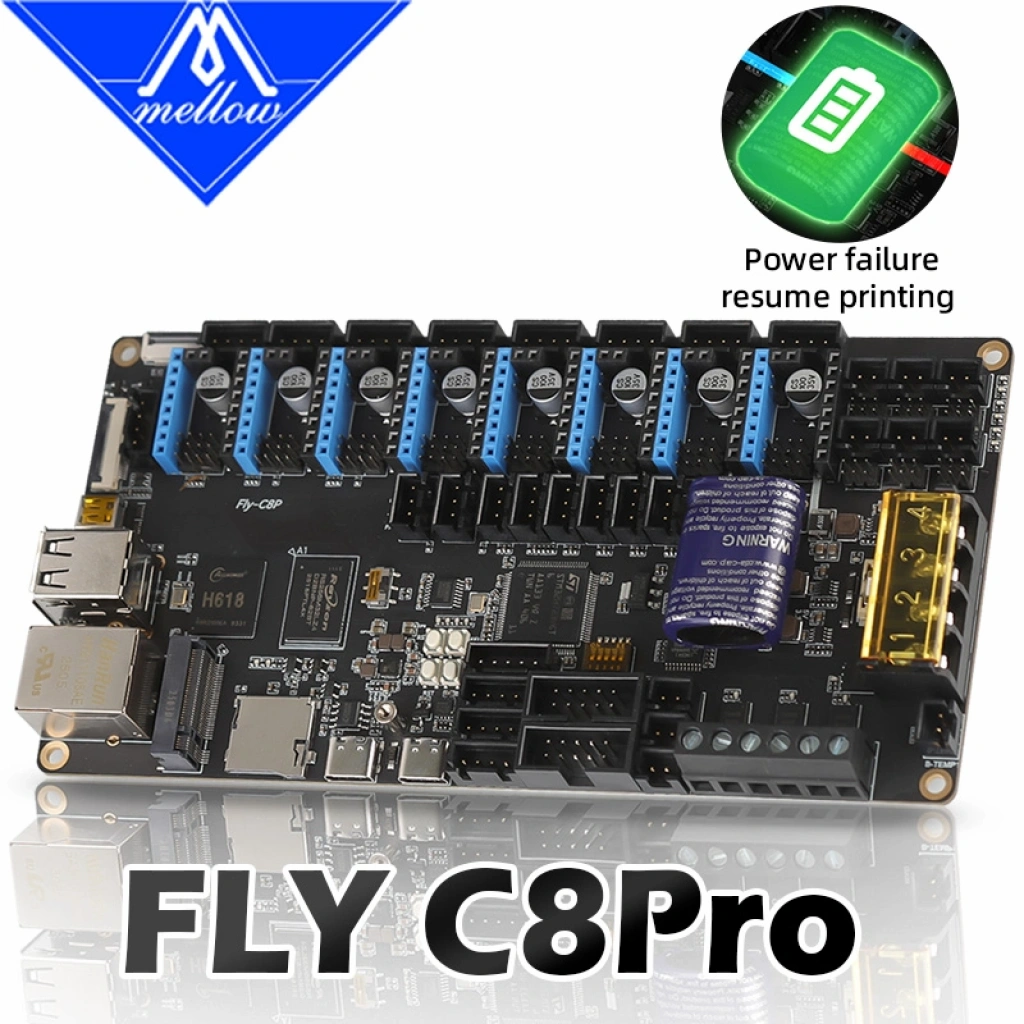

Mellow FLY C8 Pro V1.0 H618 / STM32H723 Klipper Kontrol Kartı
Mellow FLY C8 Pro V1.0, yüksek performanslı 3D yazıcılar için geliştirilmiş, Linux ana bilgisayarı ve hareket kontrol mikrodenetleyicisini tek kartta birleştiren gelişmiş bir kontrol kartıdır.
Allwinner H618 dört çekirdekli işlemci, STM32H723 550 MHz mikrodenetleyici, 1 GB DDR4 RAM ve 8 bağımsız step motor sürücü yuvası sayesinde Voron, VzBot, CoreXY ve özel tasarım çok eksenli 3D yazıcı projelerinde kapsamlı bir kontrol çözümü sunar.
Entegre Linux sistemi sayesinde Klipper, Moonraker, Mainsail, Fluidd ve KlipperScreen gibi yazılımlar desteklenir. Böylece ayrı bir Raspberry Pi kullanmadan 3D yazıcının kontrol altyapısı oluşturulabilir.
Öne Çıkan Özellikler
- Allwinner H618 işlemci: 4 çekirdekli, 64-bit ARM Cortex-A53 Linux ana bilgisayarı.
- STM32H723VGT6: 550 MHz ARM Cortex-M7 hareket kontrol mikrodenetleyicisi.
- 1 GB DDR4 RAM: Klipper ve web arayüzü uygulamaları için sistem belleği.
- 8 bağımsız motor sürücü yuvası: Çok motorlu 3D yazıcı projelerine uygun tasarım.
- TMC2209 ve TMC5160 desteği: UART, SPI ve STEP/DIR sürücü çalışma modları.
- 12V–24V DC besleme: Yaygın 3D yazıcı güç sistemleriyle uyumluluk.
- 6 kontrol edilebilir fan çıkışı: 5V, 12V veya 24V seçilebilir fan beslemesi.
- 4 sıcaklık sensörü girişi: NTC termistör bağlantıları.
- 4 ısıtıcı çıkışı: 1 ısıtmalı tabla ve 3 hotend ısıtıcısı.
- CANbus bağlantısı: Uyumlu baskı kafası kontrol kartlarıyla haberleşme.
- HDMI ve TFT desteği: Dokunmatik ekran ve görüntü bağlantıları.
- M.2 genişleme yuvası: Uyumlu FLY M2WE modülüyle Wi-Fi ve eMMC depolama.
- Ethernet bağlantısı: 100 Mbps kablolu ağ bağlantısı.
- Sensorless Homing: Uygun TMC sürücüleriyle fiziksel limit anahtarı kullanmadan eksen referanslama.
- BLTouch ve prob bağlantıları: Otomatik tabla seviyeleme sistemleriyle uyumluluk.
Teknik Özellikler
| Özellik | Değer |
|---|
| Üretici | Mellow / FLY |
| Model | FLY C8 Pro V1.0 |
| Kart tipi | Entegre Linux / MCU kontrol kartı |
| Linux işlemcisi | Allwinner H618 |
| İşlemci mimarisi | 4 × ARM Cortex-A53, 64-bit |
| Grafik işlemcisi | ARM Mali-G31 |
| RAM | 1 GB DDR4 |
| Hareket kontrol MCU | STM32H723VGT6 |
| MCU frekansı | 550 MHz |
| MCU mimarisi | ARM Cortex-M7 |
| Giriş gerilimi | DC 12–24V |
| Motor sürücü yuvası | 8 adet |
| Sürücü arayüzü | UART / SPI / STEP-DIR |
| Sürücü uyumluluğu | TMC2209, TMC5160, TMC2208, TMC2225, TMC2226, TMC2130, A4988 |
| Fan çıkışı | 6 adet |
| Fan besleme seçenekleri | 5V / 12V / 24V |
| Sıcaklık sensörü | 4 × NTC 100K |
| Isıtmalı tabla çıkışı | 1 adet |
| Hotend ısıtıcı çıkışı | 3 adet |
| Tabla çıkışı maksimum akım | 24V'ta 15A |
| Isıtıcı çıkışı maksimum akım | 24V'ta 6A |
| Fan çıkışı maksimum akım | 24V'ta 1A |
| USB | 2 × USB 2.0 |
| Ethernet | 100 Mbps |
| Görüntü çıkışı | Micro HDMI / FPC-HDMI |
| TFT ekran bağlantısı | Mevcut |
| CANbus bağlantısı | 1 adet |
| RS232 bağlantısı | 2 adet |
| RGB bağlantısı | 2 adet |
| BLTouch / Prob | Destekleniyor |
| Genişleme bağlantısı | FLY özel M.2 |
| Depolama | 16–128 GB MicroSD veya uyumlu M2WE |
| Firmware | Klipper / RRF (MCU) |
| Desteklenen kinematikler | Cartesian, CoreXY, Delta ve diğer uyumlu sistemler |

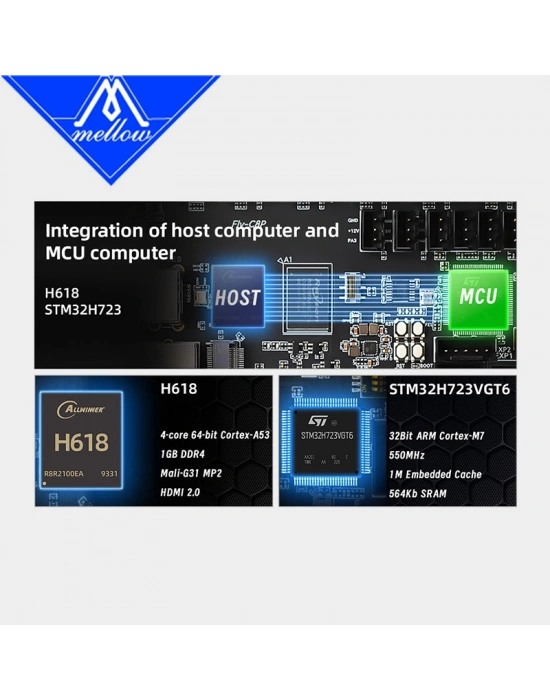

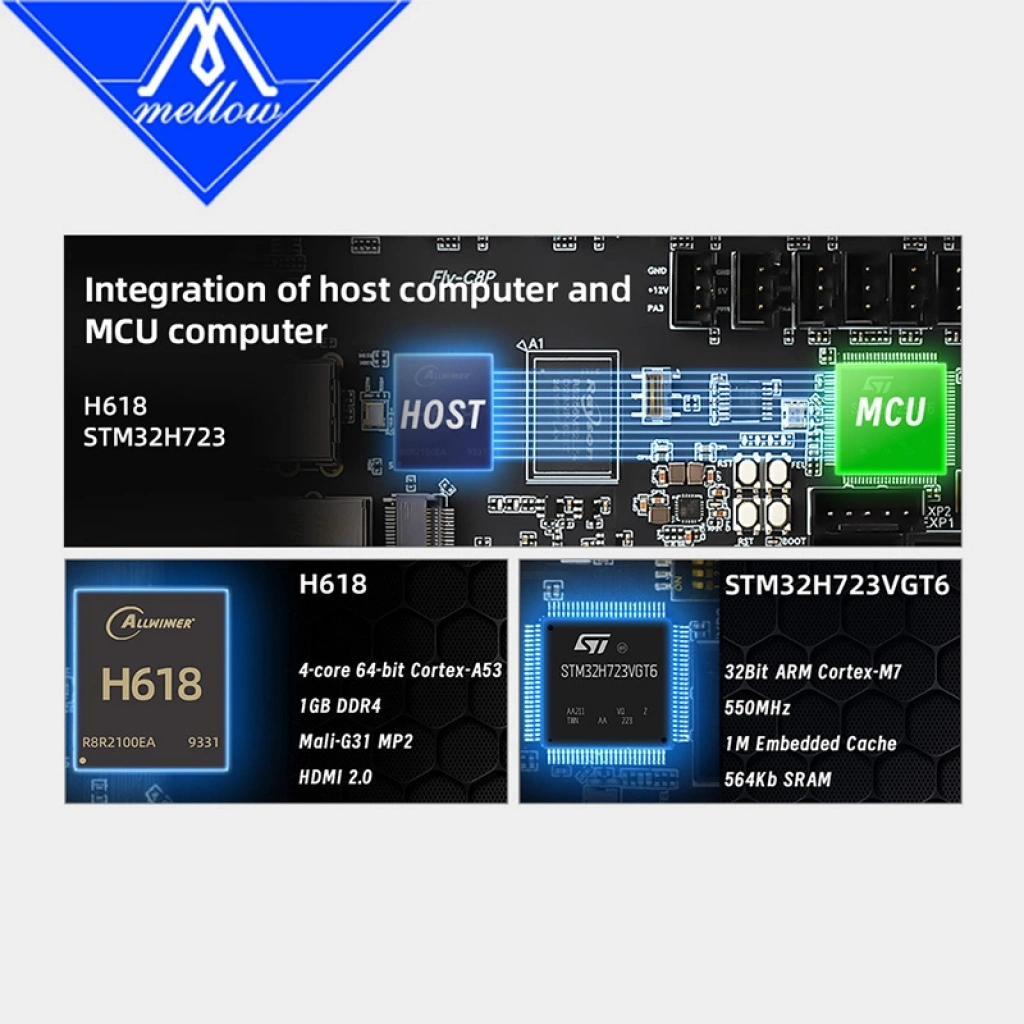

Allwinner H618 ile Entegre Linux Sistemi
Mellow FLY C8 Pro'nun en önemli avantajlarından biri, Linux ana bilgisayarının doğrudan kontrol kartı üzerinde bulunmasıdır.
Allwinner H618 işlemci, dört çekirdekli ARM Cortex-A53 mimarisiyle Klipper'ın ana bilgisayar tarafındaki işlemlerini yürütür.
Bu yapı sayesinde ayrı bir Raspberry Pi veya benzeri tek kart bilgisayar kullanma ihtiyacı ortadan kalkabilir.
Linux tarafında Klipper, Moonraker, Mainsail, Fluidd, KlipperScreen ve Crowsnest gibi yazılımlar kullanılabilir.
STM32H723 ile Güçlü Hareket Kontrolü
Kart üzerinde bulunan STM32H723VGT6 mikrodenetleyici, 550 MHz ARM Cortex-M7 işlemci mimarisine sahiptir.
Bu mikrodenetleyici, step motor sinyalleri, sıcaklık kontrolü, fan yönetimi ve diğer gerçek zamanlı donanım işlemlerini gerçekleştirir.
Linux işlemcisiyle hareket kontrol mikrodenetleyicisinin ayrı görevler üstlenmesi, Klipper mimarisine uygun bir çalışma düzeni oluşturur.
8 Bağımsız Step Motor Sürücü Yuvası
Mellow FLY C8 Pro, 8 adet bağımsız step motor sürücü yuvasına sahiptir.
Bu özellik, çok motorlu hareket sistemlerinde önemli bir avantaj sağlar.
Örnek uygulamalar:
- 4 motorlu AWD CoreXY sistemleri
- 3 veya 4 bağımsız Z motorlu yazıcılar
- Çoklu ekstrüder sistemleri
- Özel tasarım çok eksenli hareket mekanizmaları
Motor sürücü yuvaları TMC2209, TMC5160 ve benzeri uyumlu sürücü modülleriyle kullanılabilir.
Not: Sekiz motor sürücüsünün tamamının kullanılabilmesi, yazıcının toplam motor sayısına ve eksen dağılımına bağlıdır. Sürücü modülleri ayrıca temin edilebilir.
CANbus ile Modern Baskı Kafası Bağlantısı
Kart üzerindeki CANbus arayüzü, uyumlu baskı kafası kontrol kartlarıyla iletişim kurulmasını sağlar.
Mellow FLY SHT36 ve benzeri CANbus toolhead kartları kullanılarak ekstrüder motoru, hotend ısıtıcısı, sıcaklık sensörü ve fan bağlantıları baskı kafası üzerinde toplanabilir.
Bu yapı özellikle Voron ve VzBot gibi hareketli baskı kafasına sahip yazıcılarda kablolamayı sadeleştirmeye yardımcı olur.
CANbus bağlantısı için uygun firmware, kablolama ve hat sonlandırması gereklidir.
Gelişmiş Fan ve Sıcaklık Kontrolü
Mellow FLY C8 Pro, 6 adet kontrol edilebilir fan çıkışı sunar.
Fan besleme gerilimi, uygun jumper yapılandırmasıyla 5V, 12V veya 24V olarak seçilebilir.
Bu özellik, farklı gerilimlerde çalışan fanların kullanımında ek voltaj dönüştürücü ihtiyacını azaltabilir.
Kart ayrıca 4 sıcaklık sensörü girişi ve 4 ısıtıcı çıkışıyla birden fazla sıcaklık kontrollü bileşenin yönetilmesine olanak tanır.
HDMI, TFT ve KlipperScreen Desteği
FLY C8 Pro, dokunmatik ekran ve görüntü bağlantıları için çeşitli arayüzler sunar.
Micro HDMI ve FPC-HDMI bağlantıları üzerinden uyumlu ekranlar kullanılabilir.
Mellow FLY HDMI7 gibi uygun ekranlarla KlipperScreen arayüzü oluşturulabilir.
KlipperScreen üzerinden sıcaklık kontrolü, eksen hareketleri, baskı yönetimi, makrolar ve kalibrasyon işlemleri gerçekleştirilebilir.
Ekran uyumluluğu ve dokunmatik bağlantı yöntemi kullanılan modele göre kontrol edilmelidir.
M.2 Genişleme ve Depolama Seçenekleri
Kart üzerinde FLY ekosistemine özel M.2 genişleme bağlantısı bulunur.
Uyumlu M2WE modülü kullanılarak eMMC depolama ve Wi-Fi bağlantısı gibi özellikler eklenebilir.
Alternatif olarak 16 GB ile 128 GB arasında MicroSD kart kullanılabilir.
Önemli: FLY C8 Pro standart olarak depolama birimi olmadan sunulabilir. Çalıştırılabilmesi için uyumlu MicroSD kart veya M2WE modülü gerekir.
M.2 bağlantısı standart bilgisayar SSD yuvası olarak değerlendirilmemelidir. Yalnızca üreticinin desteklediği modüller kullanılmalıdır.
Voron, VzBot ve AWD CoreXY Projeleri
Mellow FLY C8 Pro, yüksek performanslı ve çok motorlu 3D yazıcı projeleri için uygun bir kontrol altyapısı sunar.
Başlıca kullanım alanları:
- Voron 2.4
- Voron Trident
- VzBot CoreXY
- AWD CoreXY sistemleri
- HevORT 3D yazıcı projeleri
- Bağımsız Z motorlu büyük hacimli yazıcılar
- Çoklu ekstrüderli özel 3D yazıcılar
- Klipper tabanlı otomasyon ve hareket kontrol projeleri
Kurulum ve Güç Bağlantısı
Mellow FLY C8 Pro, 12V veya 24V DC besleme ile çalışır.
Kartın ana güç girişine 36V veya 48V doğrudan uygulanmamalıdır.
Yüksek gerilimli motor sistemleri planlanıyorsa motor sürücülerinin ve güç dağıtım altyapısının ayrıca değerlendirilmesi gerekir.
Isıtmalı tabla ve hotend bağlantılarında üreticinin belirttiği akım sınırları aşılmamalıdır.
Yüksek güçlü AC ısıtmalı tablalar için uygun SSR ve bağımsız güvenlik bileşenleri kullanılmalıdır.
Neden Mellow FLY C8 Pro?
Mellow FLY C8 Pro V1.0, Linux ana bilgisayarı ile yüksek performanslı STM32H723 hareket kontrol mikrodenetleyicisini tek kart üzerinde birleştiren kapsamlı bir 3D yazıcı kontrol çözümüdür.
8 bağımsız motor sürücü yuvası, CANbus bağlantısı, gelişmiş fan kontrolü, HDMI ekran desteği ve Klipper yazılım ekosistemi sayesinde özellikle çok motorlu CoreXY projelerinde güçlü bir altyapı sunar.
