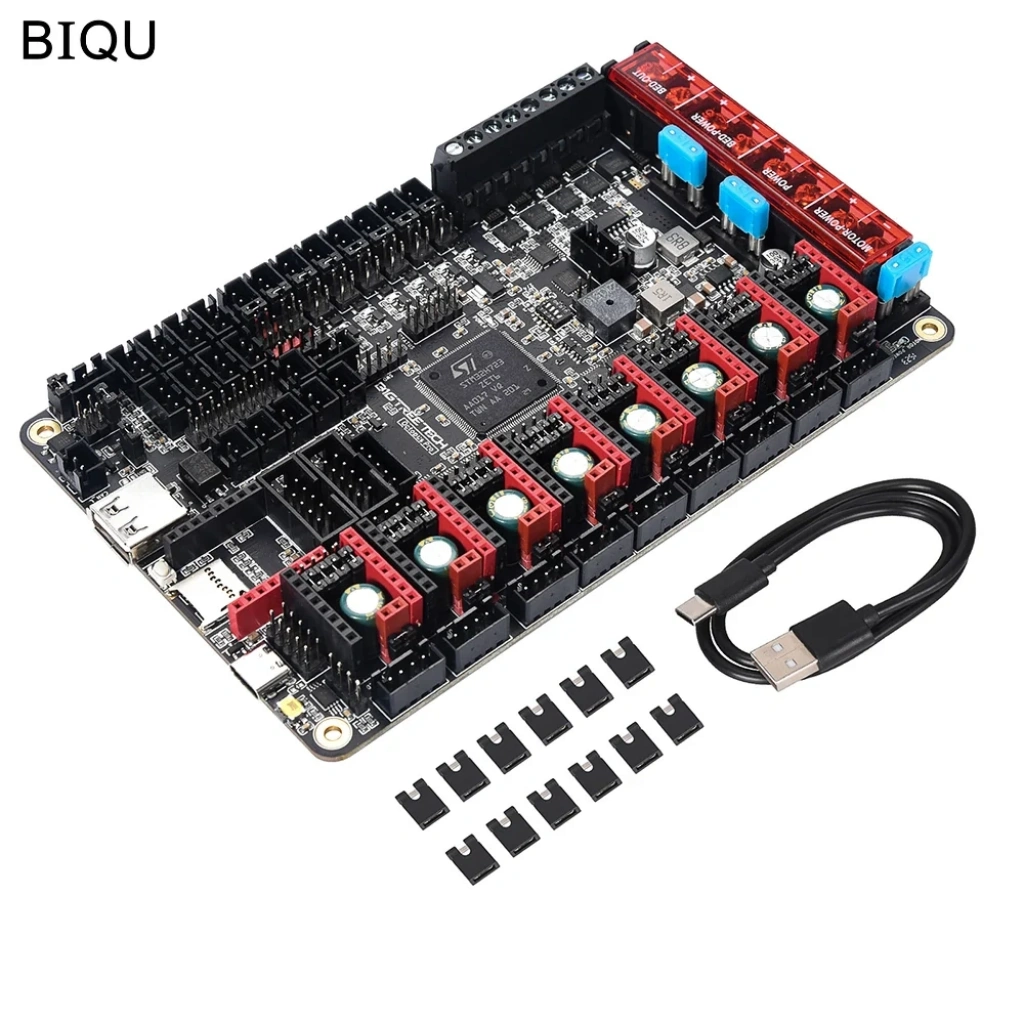

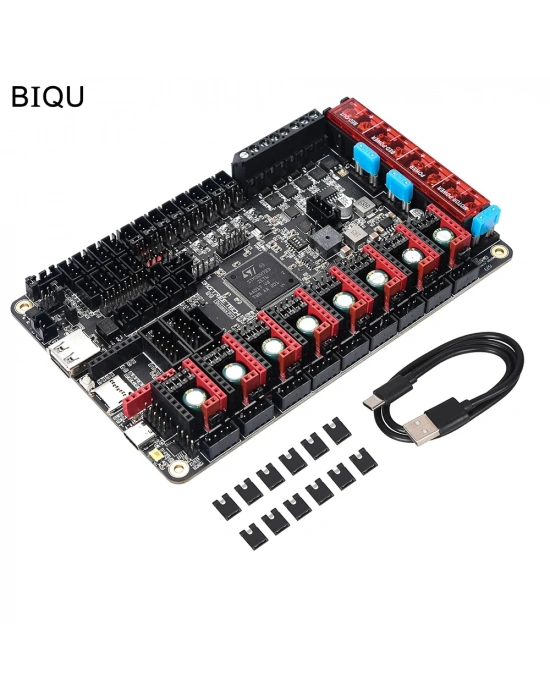

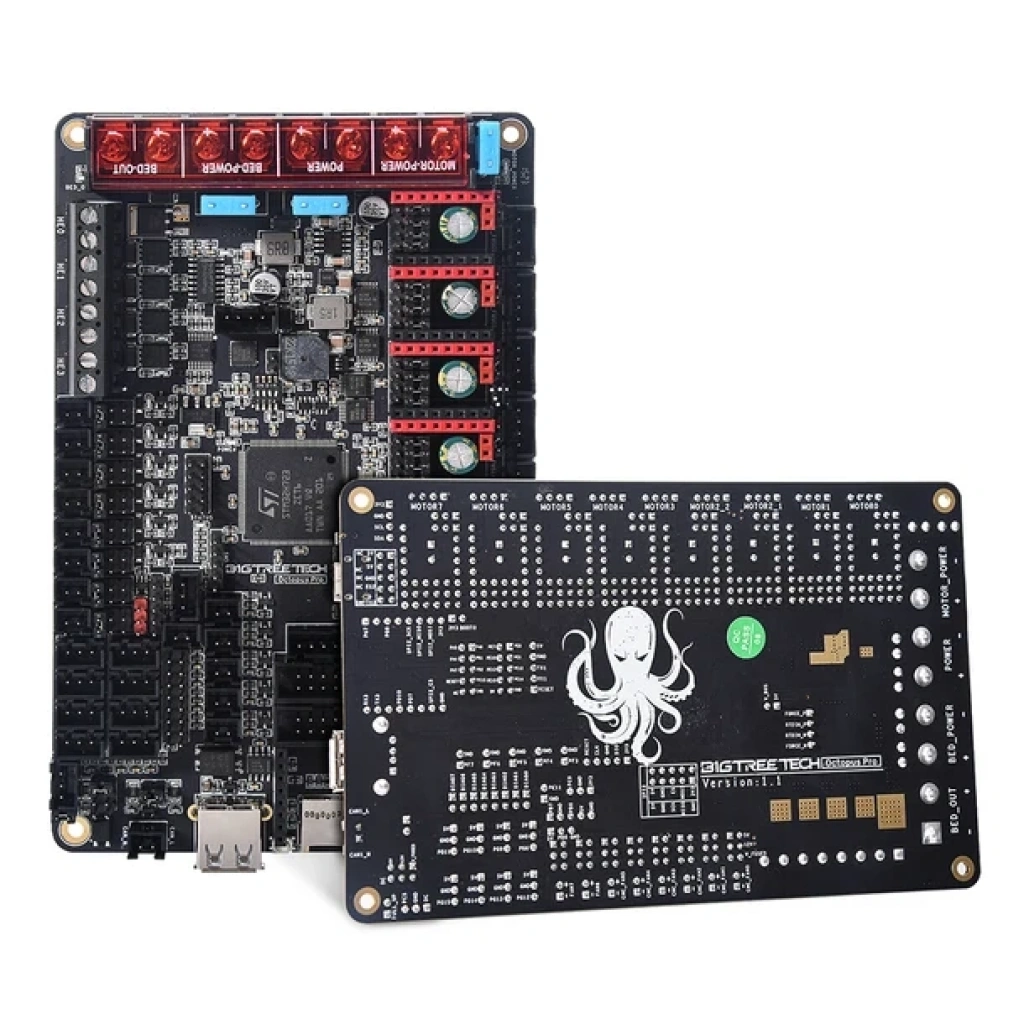

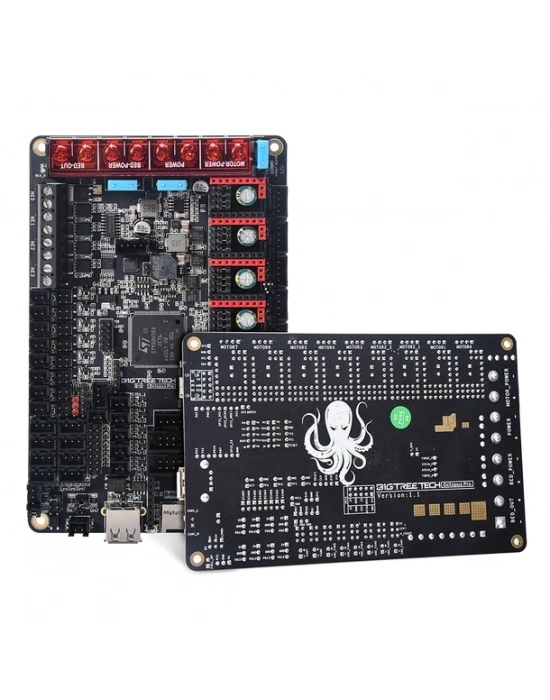

BIGTREETECH Octopus Pro V1.1 H723 32-Bit Kontrol Kartı

550MHz STM32H723 İşlemci, 8 Bağımsız Step Motor Sürücü Yuvası ve Yüksek Voltajlı Motor Kontrolü

BIGTREETECH Octopus Pro V1.1 H723, yüksek performanslı FDM 3D yazıcılar, çok eksenli hareket sistemleri ve profesyonel CoreXY projeleri için geliştirilmiş, 32-bit ARM Cortex-M7 mimarisine sahip gelişmiş bir kontrol kartıdır.

550MHz hızında çalışan STM32H723ZET6 mikrodenetleyicisi, 8 bağımsız step motor sürücü yuvası, ayrı yüksek voltajlı motor beslemesi ve kapsamlı genişleme bağlantıları sayesinde modern 3D yazıcı sistemlerinde esnek bir elektronik kontrol altyapısı sunar.

Özellikle Voron 2.4, Voron Trident, VzBoT, AWD CoreXY ve bağımsız çoklu Z motor kontrolüne ihtiyaç duyan özel yazıcı projelerinde kullanılmak üzere tercih edilebilir.

Klipper ve Marlin firmware desteği, CAN Bus haberleşmesi, PT100/PT1000 sıcaklık sensörü desteği ve gelişmiş fan yönetimi sayesinde hem hobi hem de profesyonel kullanıcılar için kapsamlı bir çözüm oluşturur.

Öne Çıkan Özellikler

• 550MHz STM32H723 İşlemci: ARM Cortex-M7 mimarisiyle yüksek performanslı hareket kontrolü.
• 8 Bağımsız Sürücü Yuvası: Çok motorlu ve çok eksenli 3D yazıcı projeleri için geniş yapılandırma seçenekleri.
• 9 Motor Bağlantısı: Bir sürücüyü paylaşan çift motor soketi dahil toplam dokuz bağlantı.
• Yüksek Voltajlı Motor Beslemesi: Uygun sürücülerle ayrı motor besleme hattı üzerinden yüksek voltaj desteği.
• Bağımsız Voltaj Seçimi: Her motor sürücüsü için jumper aracılığıyla ana besleme veya HV motor beslemesi seçimi.
• TMC2209 / TMC5160 Uyumluluğu: UART ve SPI üzerinden gelişmiş step motor kontrolü.
• CAN Bus Desteği: Uyumlu toolhead kartlarıyla CAN haberleşme altyapısı.
• Klipper ve Marlin Desteği: Gelişmiş firmware yapılandırmaları ve özelleştirilebilir hareket kontrolü.
• PT100 / PT1000 Desteği: MAX31865 devresi üzerinden RTD sıcaklık sensörleriyle kullanım.
• 4 Hotend Isıtıcı Çıkışı: Çoklu ekstrüder ve özel ısıtma sistemleri için uygun yapı.
• 6 PWM Fan Çıkışı: Bağımsız kontrol edilebilir soğutma bağlantıları.
• BLTouch ve Probe Desteği: Otomatik tabla ölçümü ve çeşitli sensör bağlantıları.
• USB Type-C Bağlantısı: Bilgisayar ve Klipper ana bilgisayarıyla haberleşme.
• Genişletilebilir Mimari: TFT ekran, LCD, RGB, endstop ve ek çevresel bileşenler için bağlantılar.

Teknik Özellikler

550MHz STM32H723 İşlemci Performansı

Octopus Pro V1.1 H723, STMicroelectronics tarafından geliştirilen STM32H723ZET6 mikrodenetleyicisini kullanır.

ARM Cortex-M7 mimarisine sahip bu işlemci, 550MHz çalışma frekansıyla gelişmiş hareket kontrolü ve çevresel donanım yönetimi için yüksek işlem kapasitesi sunar.

Çok sayıda step motor, sıcaklık sensörü, fan ve ısıtıcı çıkışının tek kontrol kartı üzerinden yönetilmesini sağlar.

Özellikle karmaşık kinematik sistemler ve çok eksenli özel yazıcı projelerinde güçlü bir donanım altyapısı oluşturur.

8 Bağımsız Step Motor Sürücü Yuvası

BIGTREETECH Octopus Pro V1.1, sekiz adet değiştirilebilir step motor sürücü yuvasına sahiptir.

Bu yuvalar TMC2209, TMC5160 ve uyumlu diğer STEP/DIR tabanlı sürücü modülleriyle kullanılabilir.

UART ve SPI bağlantıları sayesinde desteklenen sürücülerin motor akımı, çalışma modu ve diğer parametreleri firmware üzerinden yapılandırılabilir.

Kartın sunduğu sekiz bağımsız sürücü, aşağıdaki uygulamalara olanak tanır:

• Bağımsız çift Z motor kontrolü
• Üçlü Z motor sistemleri
• Dört motorlu AWD CoreXY sistemleri
• Çoklu ekstrüder yapılandırmaları
• Klipper Z_TILT_ADJUST
• Quad Gantry Level
• Sensorless Homing

Kartta toplam dokuz motor bağlantısı bulunur. Ancak iki bağlantı aynı sürücüyü paylaştığından bağımsız sürücü sayısı sekizdir.

Yüksek Voltajlı Motor Besleme Sistemi

Octopus Pro serisinin en önemli özelliklerinden biri, step motor sürücüleri için ayrı yüksek voltajlı besleme hattı sunmasıdır.

Her sürücü yuvası, jumper aracılığıyla standart anakart beslemesine veya ayrı MOTOR_POWER hattına bağlanabilir.

Bu yapı sayesinde uygun yüksek voltajlı TMC5160 sürücülerle yüksek hızlı hareket sistemleri oluşturulabilir.

Yüksek voltajlı motor beslemesi, özellikle yüksek devirlerde motor torkunun korunmasına yardımcı olabilir.

Önemli: Kartın MOTOR_POWER girişinin donanımsal üst sınırı 60V olarak belirtilse de üreticinin güncel H723 teknik tablosunda sürücü beslemesi için 56V sınırı verilmektedir. Güvenli sistem tasarımında daha düşük sınır esas alınmalı ve sürücünün kendi gerilim değeri ayrıca kontrol edilmelidir.

TMC2209 gibi yüksek voltaj desteklemeyen sürücüler HV hattına bağlanmamalıdır.

CAN Bus ve Toolhead Entegrasyonu

Octopus Pro V1.1, CAN Bus haberleşme bağlantısı sayesinde uyumlu toolhead kontrol kartlarıyla kullanılabilir.

BIGTREETECH EBB36, EBB42 ve diğer uyumlu CAN tabanlı modüllerle hareketli baskı kafasındaki elektronik bileşenlerin yönetimi kolaylaştırılabilir.

CAN Bus kullanımı, toolhead kablo demetini sadeleştirmeye ve bakım işlemlerini kolaylaştırmaya yardımcı olur.

CAN haberleşmesi için uygun firmware, fiziksel CAN bağlantısı, terminasyon ve Klipper yapılandırması gereklidir.

PT100 ve PT1000 Sıcaklık Sensörü Desteği

Octopus Pro, MAX31865 RTD dönüştürücü devresi sayesinde PT100 ve PT1000 sıcaklık sensörleriyle kullanım imkânı sunar.

Bu özellik özellikle yüksek sıcaklıklı hotend uygulamalarında avantaj sağlar.

Uygun sensör ve bağlantı yapılandırmasıyla mühendislik filamentleri için gereken sıcaklıkların hassas şekilde izlenmesine yardımcı olur.

Desteklenen sensör tipi, bağlantı şekli ve jumper ayarları üreticinin dokümantasyonuna göre yapılandırılmalıdır.

Gelişmiş Isıtıcı ve Fan Kontrolü

Kart üzerinde bir adet ısıtmalı tabla ve dört adet hotend ısıtıcı çıkışı bulunur.

Altı adet PWM kontrollü fan çıkışı ve iki adet sürekli beslemeli fan bağlantısı sayesinde farklı soğutma sistemleri yönetilebilir.

Fan besleme gerilimi uygun jumper ayarlarıyla 5V, 12V veya giriş gerilimi olarak seçilebilir.

Bu özellik; hotend soğutması, parça soğutması, elektronik kart soğutması ve kapalı hazne havalandırması gibi uygulamalarda esneklik sağlar.

Yüksek güçlü ısıtmalı tablalar için gerektiğinde uygun harici MOSFET veya SSR kullanılmalıdır.

Klipper Firmware Uyumluluğu

BIGTREETECH Octopus Pro V1.1 H723, Klipper tabanlı yazıcı projelerinde kullanılabilir.

Raspberry Pi veya uyumlu bir Linux ana bilgisayar üzerinden Klipper sunucusuna bağlanarak gelişmiş hareket kontrolü sağlanabilir.

Klipper ile desteklenen uygulamalar arasında:

• Input Shaper
• Pressure Advance
• Bed Mesh Calibration
• Z_TILT_ADJUST
• Quad Gantry Level
• Sensorless Homing
• Çoklu MCU yapılandırması
• CAN Bus toolhead entegrasyonu
• PID sıcaklık kontrolü
• G-code makroları
• Mainsail ve Fluidd web arayüzleri

bulunmaktadır.

Bu özelliklerin kullanılabilmesi için uygun sensörler, mekanik sistem ve firmware yapılandırması gereklidir.

Voron ve VzBoT Projeleri İçin Gelişmiş Kontrol

Octopus Pro V1.1 H723, özellikle yüksek hızlı CoreXY yazıcılar için güçlü bir kontrol altyapısı sunar.

Voron 2.4 sistemlerinde bağımsız Z motorlarının kontrol edilmesi ve gantry seviyeleme işlemleri gerçekleştirilebilir.

VzBoT ve diğer özel CoreXY projelerinde ise yüksek voltajlı motor sürücüleri ve CAN Bus tabanlı toolhead sistemleriyle gelişmiş elektronik yapılandırmalar oluşturulabilir.

Dört XY motorlu AWD sistemlerinde birden fazla motorun bağımsız sürücülerle yönetilmesi mümkündür.

Uyumlu Yazıcı ve Projeler

• Voron 2.4
• Voron Trident
• VzBoT 235 / 330
• AWD CoreXY sistemleri
• HevORT
• Rat Rig tabanlı özel projeler
• Çok motorlu Cartesian sistemler
• Çoklu ekstrüderli FDM yazıcılar
• Özel tasarım profesyonel 3D yazıcılar

Uyumluluk; kullanılan motor sürücüleri, güç kaynakları, firmware, sensörler ve bağlantı düzenine bağlıdır.

V1.1 Donanım Revizyonunun Avantajları

BIGTREETECH Octopus Pro V1.1, önceki V1.0 ve V1.0.1 revizyonlarına göre bazı önemli değişiklikler içerir.

STM32H723 varyantında DFU modundayken hotend çıkışının istem dışı etkin kalmasıyla ilgili sorunun giderilmesi, V1.1 revizyonunun önemli geliştirmelerinden biridir.

Ayrıca bazı kontrol pinlerinin atamaları değiştirilmiş ve CAN Bus bağlantısı güncellenmiştir.

Bu nedenle Octopus Pro V1.1 için hazırlanmış firmware ve pin yapılandırma dosyalarının kullanılması önemlidir.

Neden BIGTREETECH Octopus Pro V1.1 H723?

BIGTREETECH Octopus Pro V1.1 H723, güçlü STM32H723 işlemcisi, sekiz bağımsız sürücü yuvası, yüksek voltajlı motor besleme desteği ve geniş sensör bağlantıları sayesinde profesyonel 3D yazıcı projeleri için kapsamlı bir kontrol çözümüdür.

Özellikle Voron, VzBoT, AWD CoreXY ve çok motorlu özel yazıcı projelerinde gelişmiş hareket kontrolü ve genişletilebilir elektronik altyapı arayan kullanıcılar için güçlü bir seçenektir.
