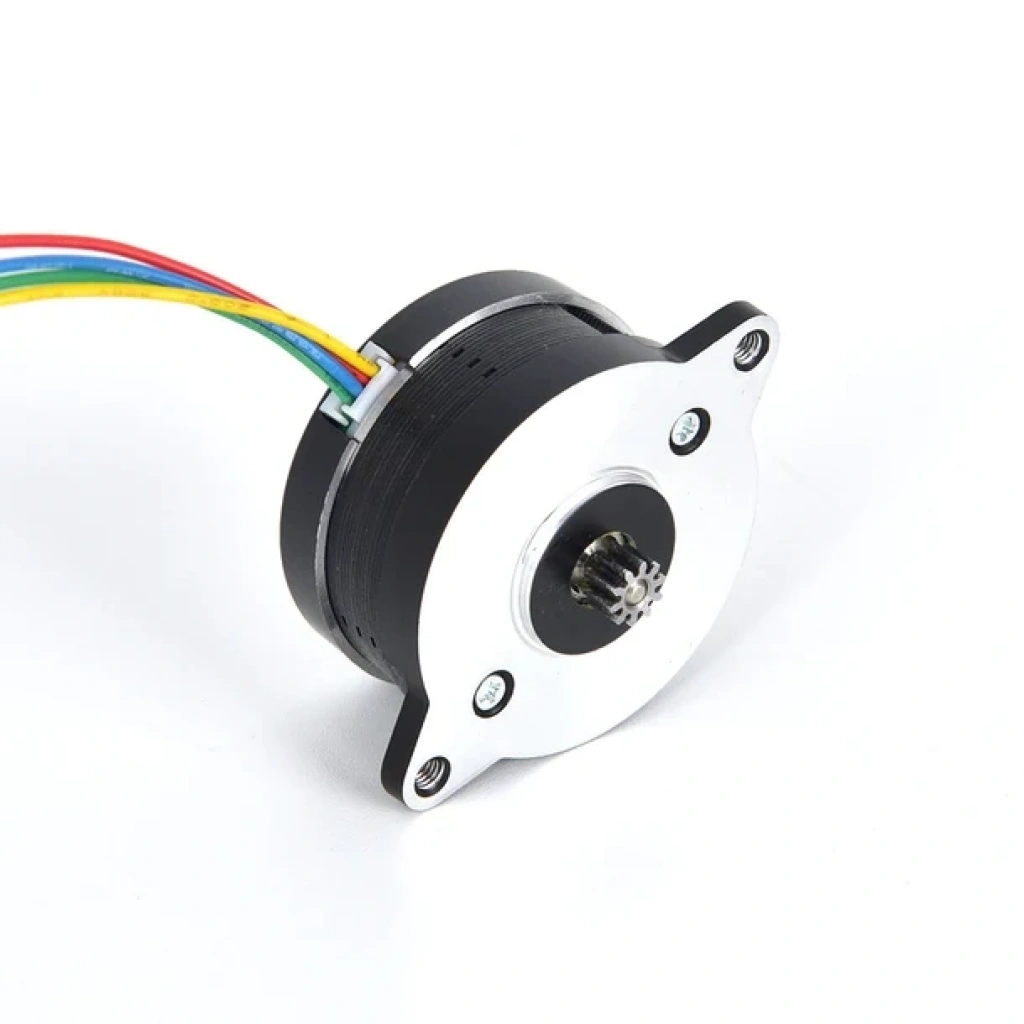

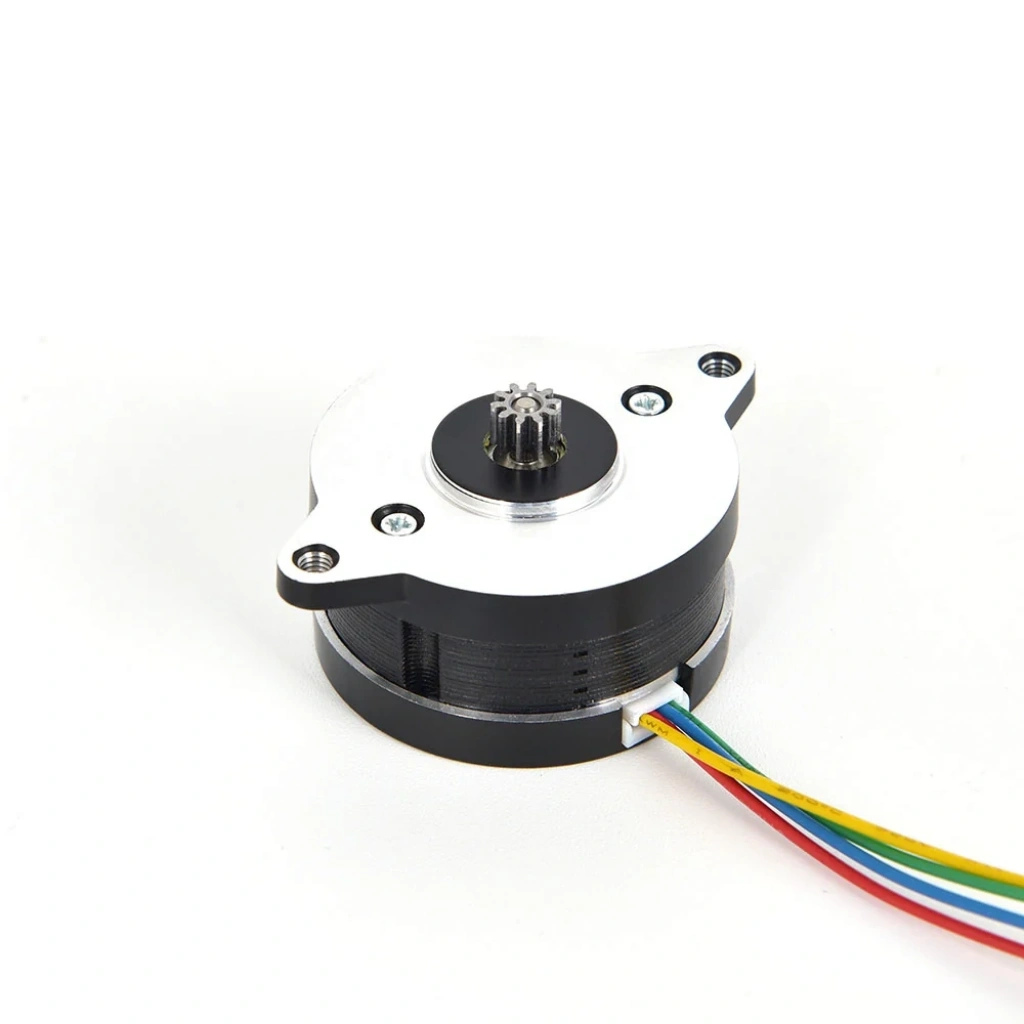

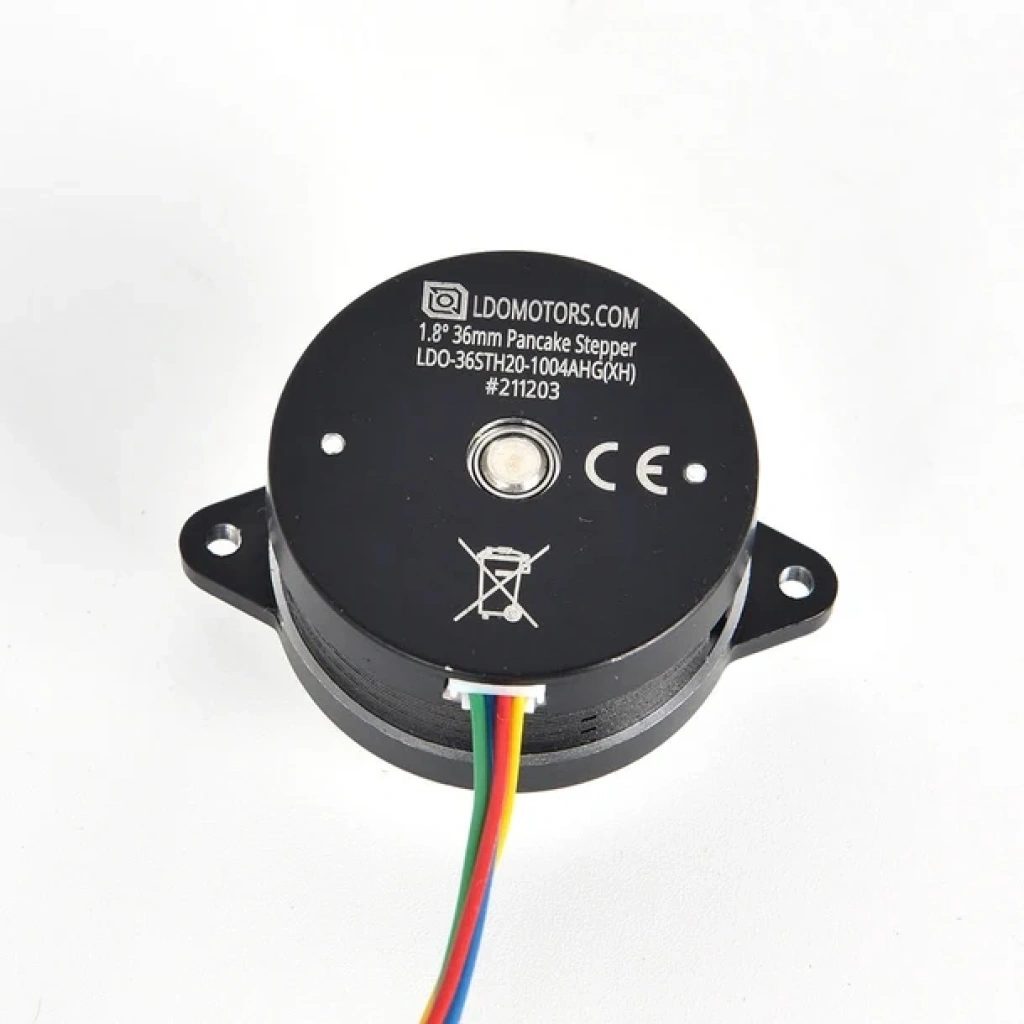

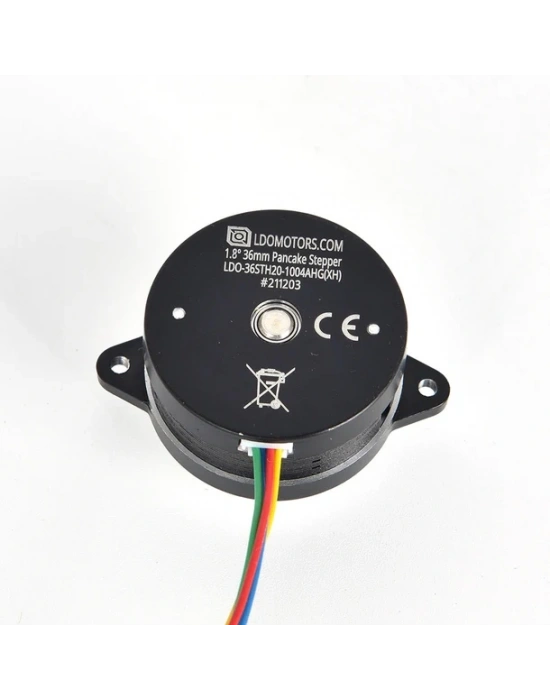

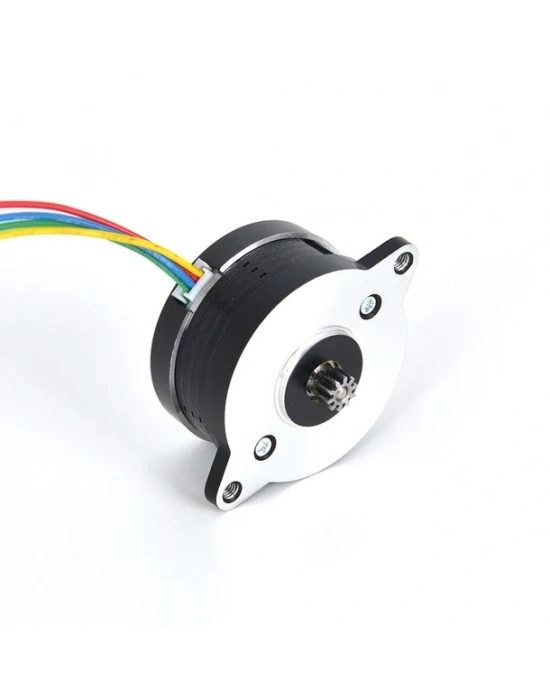

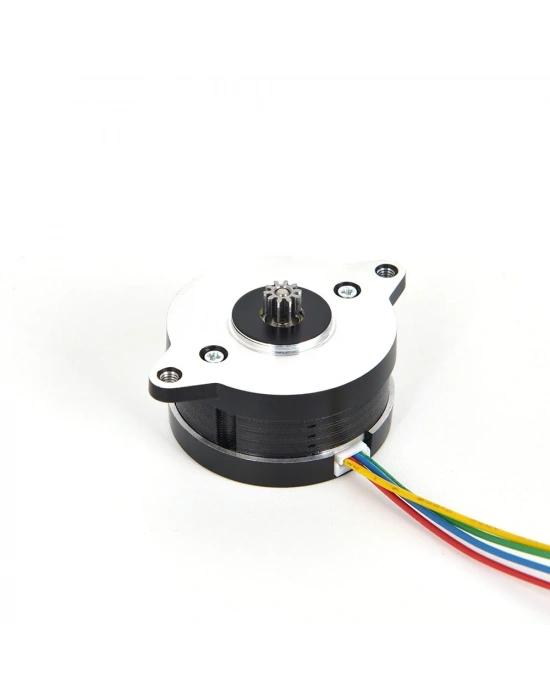

LDO-36STH20-1004AHG(XH) NEMA14 Pancake Extruder Motor
LDO-36STH20-1004AHG(XH), yüksek performanslı 3D yazıcıların doğrudan tahrikli (Direct Drive) ekstrüder sistemleri için geliştirilmiş, kompakt yapılı ve yüksek sıcaklık dayanımına sahip profesyonel bir NEMA14 pancake step motordur.
Yalnızca 20 mm gövde uzunluğu ve yaklaşık 85 gram ağırlığı sayesinde yazıcı kafasının toplam ağırlığını azaltmaya yardımcı olurken, 1.0A nominal faz akımı ve minimum 90 mN·m tutma torkuyla filament besleme mekanizmalarında güvenilir hareket kontrolü sunar.
180°C H sınıfı yalıtım sistemi, yüksek sıcaklığa dayanıklı Teflon bağlantı kablosu ve önceden monte edilmiş 10 dişli motor pinyonu sayesinde özellikle kapalı kabinli 3D yazıcılar ve kompakt ekstrüder tasarımları için uygundur.
Voron Clockwork 2, Galileo, Orbiter ve Sherpa Mini gibi popüler ekstrüder sistemlerinde kullanılabilen LDO pancake motor, yüksek performanslı CoreXY yazıcı projelerinde tercih edilen motor seçeneklerinden biridir.
Öne Çıkan Özellikler
NEMA14 kompakt tasarım: Yaklaşık 36 mm çapında ve 20 mm uzunluğunda gövde.
Hafif yapı: Yaklaşık 85 gram ağırlığıyla hareketli yazıcı kafasının kütlesini azaltmaya yardımcı olur.
1.0A nominal faz akımı: Kompakt ekstrüder mekanizmaları için uygun elektriksel özellikler.
1.8° adım açısı: Tur başına 200 tam adım ile hassas hareket kontrolü.
Minimum 90 mN·m tutma torku: Redüktörlü ekstrüder sistemlerinde filament besleme için uygun motor performansı.
180°C H sınıfı yalıtım: Yüksek sıcaklığa dayanıklı motor yalıtım yapısı.
200°C dayanımlı Teflon kablo: Yüksek sıcaklık koşullarında kullanılmaya uygun kablo yalıtımı.
Entegre 10T motor dişlisi: Önceden monte edilmiş 10 dişli pinyon sayesinde kolay montaj.
JST-XH bağlantı: XH2.54-4P tipi bağlantı konnektörü.
Direct Drive uyumluluğu: Voron, Orbiter, Galileo ve Sherpa gibi ekstrüder tasarımlarında kullanım.
Teknik Özellikler
| Özellik | Değer |
|---|
| Üretici | LDO Motors |
| Model | LDO-36STH20-1004AHG(XH) |
| Motor Tipi | Bipolar Step Motor |
| Motor Standardı | NEMA14 Pancake |
| Faz Sayısı | 2 |
| Adım Açısı | 1.8° ±%5 |
| Tam Adım Sayısı | 200 adım/tur |
| Nominal Faz Akımı | 1.0A DC |
| Nominal Faz Gerilimi | 2.1V DC |
| Faz Direnci | 2.1Ω ±%10 |
| Faz Endüktansı | 1.5mH ±%20 |
| Tutma Torku | Minimum 90 mN·m |
| Detent Torku | Yaklaşık 5 mN·m |
| Rotor Ataleti | Yaklaşık 16 g·cm² |
| Motor Çapı | 36.7 ±0.2 mm |
| Motor Gövde Uzunluğu | Maksimum 20 mm |
| Motor Ağırlığı | Yaklaşık 85 g |
| Mil Çapı | 2.5 mm |
| Motor Dişlisi | 10 Diş (10T) |
| Dişli Modülü | 0.5 |
| Dişli Basınç Açısı | 20° |
| Dişli Hatve Çapı | 5 mm |
| Dişli Dış Çapı | 6 mm |
| Yalıtım Sınıfı | Class H – 180°C |
| Kablo Tipi | UL1332 AWG26 Teflon |
| Kablo Sıcaklık Dayanımı | 200°C |
| Kablo Uzunluğu | 1000 ±20 mm |
| Konnektör | XH2.54-4P |
| Montaj Delikleri | 2 × M3 |
| Kullanım Amacı | Direct Drive Extruder Sistemleri |
Uyumlu Ekstrüder Sistemleri
LDO-36STH20-1004AHG(XH), kompakt NEMA14 motor tasarımına sahip birçok doğrudan tahrikli ekstrüder mekanizmasında kullanılabilir.
Voron Clockwork 2 (CW2)
Voron Stealthburner sistemlerinde kullanılan Clockwork 2 ekstrüder tasarımları için uygun motor seçeneklerinden biridir.
Kompakt yapısı sayesinde yazıcı kafasının toplam ağırlığını azaltmaya yardımcı olur.
Voron Stealthburner
Voron 2.4, Voron Trident ve benzeri CoreXY sistemlerinde kullanılan uyumlu Stealthburner ekstrüder mekanizmalarına entegre edilebilir.
Galileo Extruder
Galileo ve Galileo 2 gibi kompakt, redüktörlü ekstrüder tasarımlarında uygun motor bağlantısı ve dişli düzeniyle kullanılabilir.
Orbiter Extruder
Orbiter tipi Direct Drive ekstrüder sistemlerinde kullanılan NEMA14 pancake motor tasarımlarıyla uyumludur.
Motor dişlisi ve bağlantı ölçülerinin kullanılan Orbiter sürümüne uygunluğu kontrol edilmelidir.
Sherpa Mini Extruder
Hafif ve kompakt Direct Drive ekstrüder tasarımlarından Sherpa Mini ile kullanılabilir.
Özellikle düşük hareketli kütle hedeflenen yüksek hızlı 3D yazıcı projeleri için uygun bir motor seçeneğidir.
3D Yazıcılarda Pancake Motor Kullanmanın Avantajları
Daha Hafif Yazıcı Kafası
Geleneksel uzun gövdeli step motorlara kıyasla daha kompakt olan pancake motorlar, ekstrüder sisteminin toplam ağırlığını azaltmaya yardımcı olur.
Düşük hareketli kütle;
Yüksek ivmelenme değerlerine ulaşmayı kolaylaştırabilir.
Hareket sırasında oluşan titreşimlerin azaltılmasına katkıda bulunabilir.
CoreXY hareket sistemlerinde mekanik yükü azaltabilir.
Hafif Direct Drive ekstrüder tasarımlarının oluşturulmasını sağlar.
Kompakt Tasarım
20 mm gövde uzunluğu, dar alanlarda motor montajını kolaylaştırır.
Özellikle Voron, VZBot ve diğer özel yapım CoreXY yazıcılarda kullanılan kompakt toolhead tasarımları için avantaj sağlar.
Hassas Filament Besleme
1.8° adım açısına sahip motor, uygun step motor sürücüsü ve redüktörlü ekstrüder mekanizmasıyla birlikte hassas filament hareketi sağlar.
Bu yapı, ekstrüzyon miktarının kontrollü şekilde ayarlanmasına yardımcı olur.
Yüksek Sıcaklık Dayanımı
Class H 180°C yalıtım sistemi, motorun yüksek sıcaklığa dayanıklı yalıtım malzemeleriyle üretildiğini gösterir.
Bu özellik, özellikle ABS, ASA, PC ve PA gibi mühendislik filamentlerinin kullanıldığı kapalı kabinli 3D yazıcılarda avantaj sağlar.
Önemli: 180°C değeri motorun izin verilen sürekli ortam sıcaklığı değil, yalıtım sınıfını ifade eder. Gerçek çalışma sıcaklığı sınırları motorun termal koşullarına ve uygulamaya bağlıdır.
Klipper ve Marlin Uyumluluğu
LDO-36STH20-1004AHG(XH), uygun step motor sürücüleriyle birlikte Klipper ve Marlin tabanlı 3D yazıcı kontrol sistemlerinde kullanılabilir.
TMC2209 ve TMC5160 gibi sürücülerle kullanılabilecek motorun akım ayarları, sürücü özelliklerine ve soğutma koşullarına göre yapılandırılmalıdır.
Klipper sistemlerinde motorun dönüş yönü, mikro adım ayarları ve ekstrüder kalibrasyonu yazıcı yapılandırma dosyasından gerçekleştirilebilir.
Not: Motorun nominal faz akımı 1.0A'dir. Klipper yapılandırmasındaki run_current değeri, sürücünün RMS akım tanımına ve motorun termal koşullarına göre belirlenmelidir.
Montaj ve Kullanım Önerileri
Motorun monte edileceği ekstrüderin NEMA14 bağlantı ölçülerini desteklediğinden emin olunmalıdır.
Önceden monte edilmiş 10T pinyonun ekstrüder dişli sistemiyle uyumluluğu kontrol edilmelidir.
Motor kablosunun pin dizilimi, kullanılan kontrol kartı veya toolhead PCB bağlantı şemasıyla karşılaştırılmalıdır.
Motor akımı, sürücünün ve motorun izin verilen çalışma değerlerine göre ayarlanmalıdır.
Motorun aşırı ısınmasını önlemek için uygun soğutma koşulları sağlanmalıdır.
Montaj sonrasında ekstrüder dönüş yönü ve filament besleme kalibrasyonu yapılmalıdır.
Neden LDO Motors?
LDO Motors, hassas hareket kontrol sistemleri ve 3D yazıcı uygulamalarına yönelik step motor çözümleri geliştiren üreticilerden biridir.
LDO-36STH20-1004AHG(XH), kompakt yapısı, yüksek sıcaklığa dayanıklı yalıtımı ve hazır motor dişlisi sayesinde hem yeni ekstrüder sistemlerinin kurulmasında hem de mevcut motorların değiştirilmesinde tercih edilebilecek bir çözümdür.
Özellikle Voron extruder motoru, NEMA14 pancake step motor, Sherpa Mini motor, Orbiter motor ve Direct Drive extruder motoru arayan kullanıcılar için uygun bir alternatiftir.

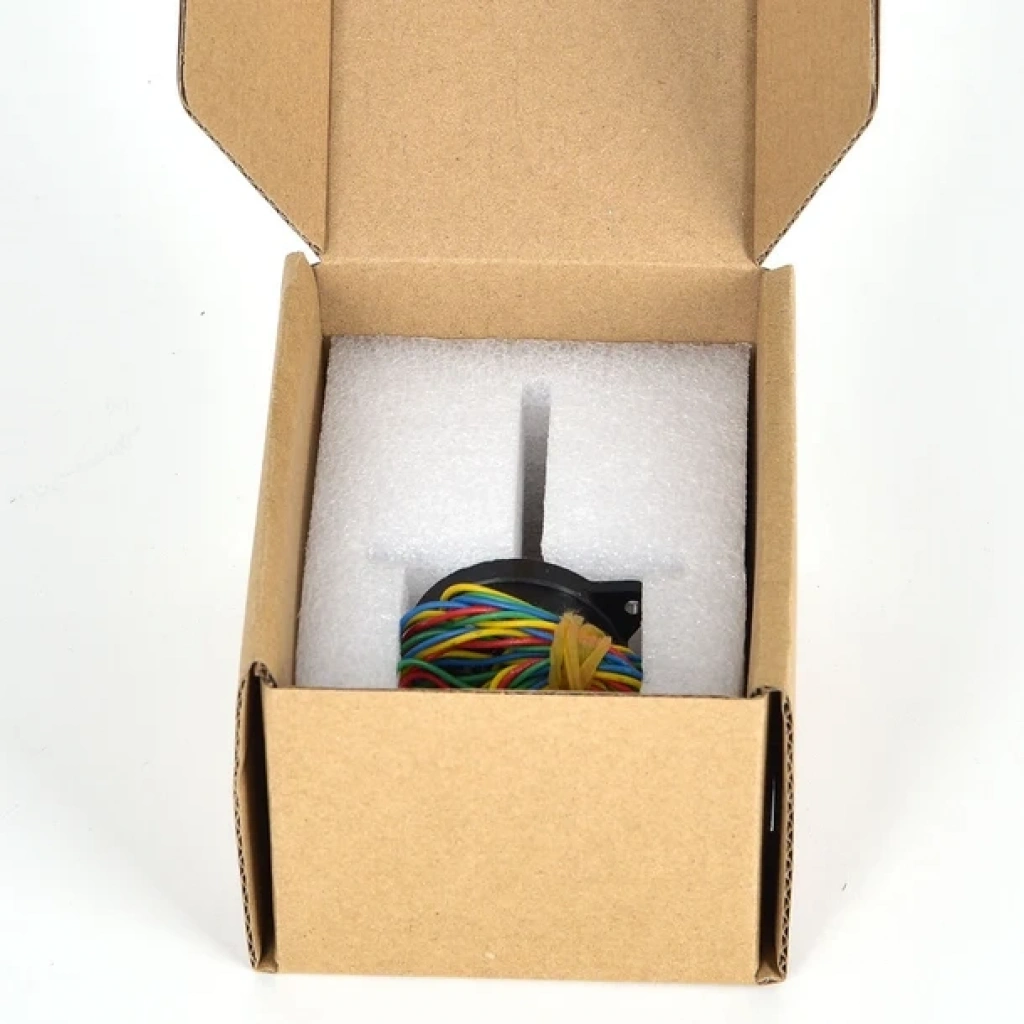

Paket İçeriği
1 × LDO-36STH20-1004AHG(XH) NEMA14 Pancake Step Motor
Entegre 10T motor pinyonu
XH konnektörlü bağlantı kablosu
