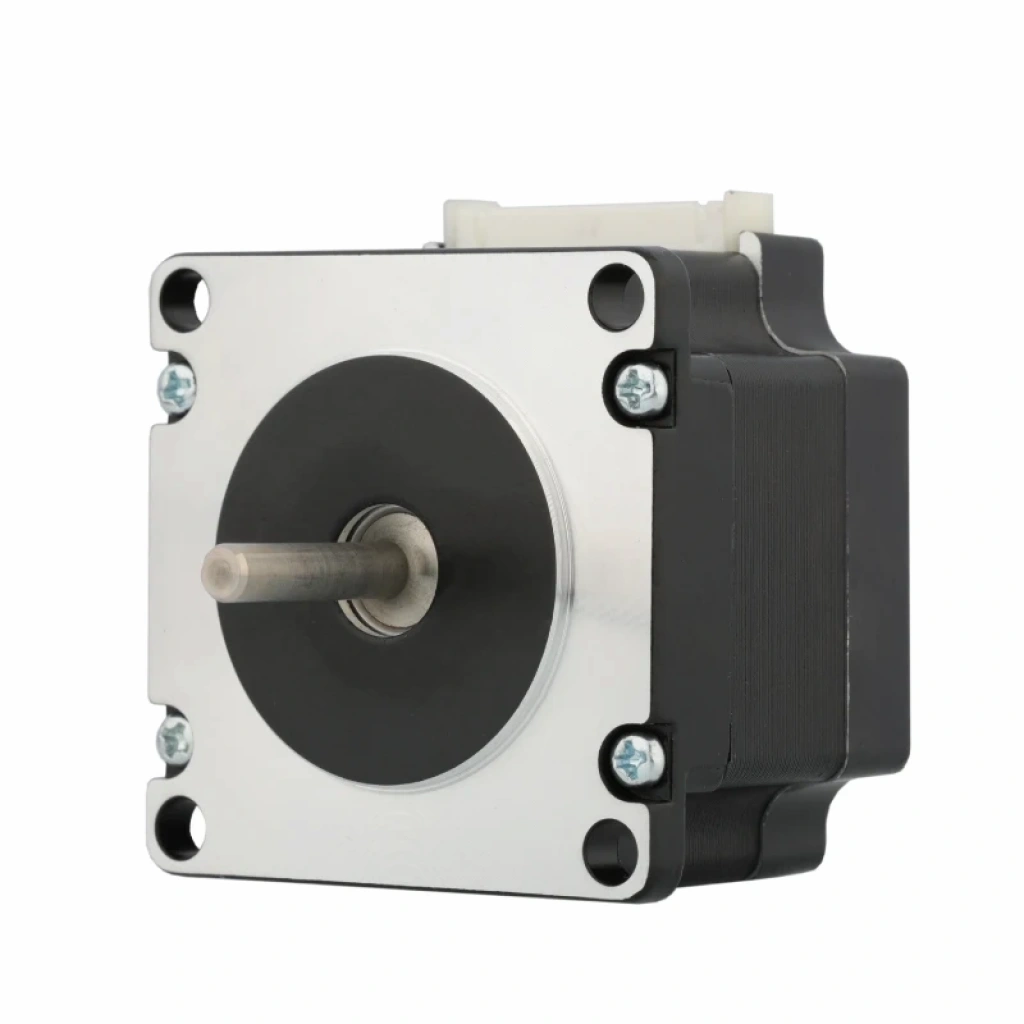

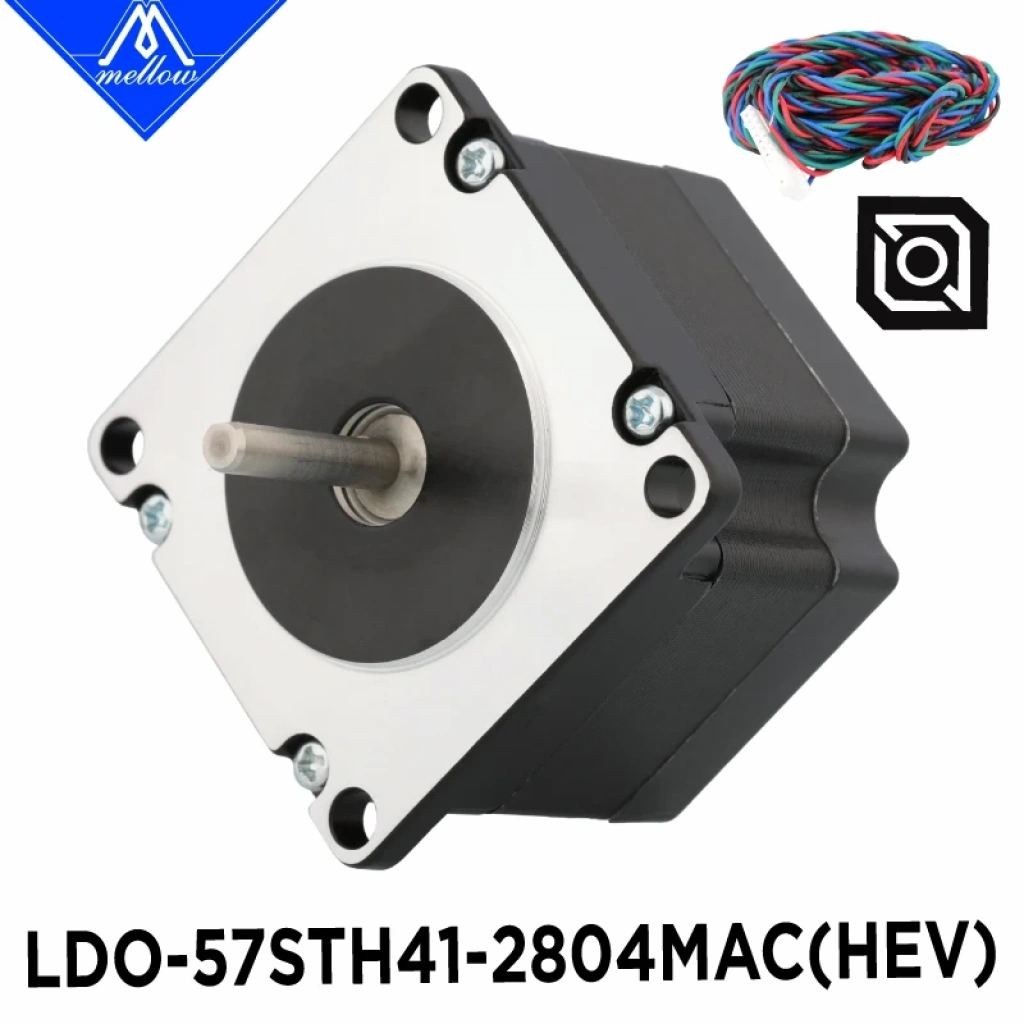

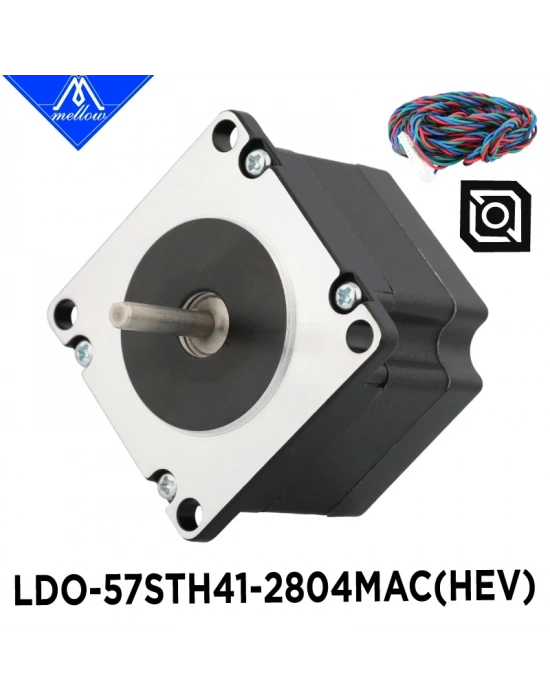

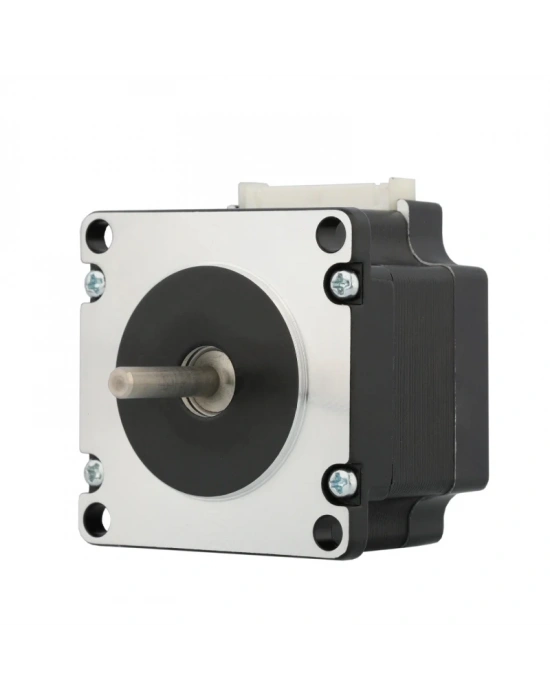

LDO 57STH41-2804MAC(HEV) NEMA23 0,9° Step Motor – HevORT
LDO 57STH41-2804MAC(HEV), yüksek performanslı 3D yazıcılar ve hassas hareket kontrol sistemleri için geliştirilmiş profesyonel sınıf bir NEMA23 bipolar step motordur.
Özellikle HevORT CoreXY 3D yazıcı projeleri için tasarlanan bu özel model, 0,9° adım açısı, 2,8A nominal faz akımı ve 60 N·cm tutma torkuyla güçlü ve hassas hareket kontrolü sunar.
41 mm gövde uzunluğu ve 5 mm çapındaki çıkış şaftı sayesinde NEMA23 motorların yüksek tork kapasitesini nispeten kompakt bir tasarımda bir araya getirir.
Öne Çıkan Özellikler
- 0,9° adım açısı: Tur başına 400 tam adım ile hassas konumlandırma.
- 2,8A nominal faz akımı: Yüksek performanslı hareket sistemleri için güçlü motor yapısı.
- 60 N·cm tutma torku: Kayış tahrikli CoreXY sistemlerinde güçlü konumlandırma.
- NEMA23 motor standardı: 57 mm sınıfındaki motor gövdesiyle sağlam mekanik yapı.
- 41 mm gövde uzunluğu: Kompakt NEMA23 tasarımı.
- 5 mm çıkış şaftı: Uyumlu kasnak ve mekanik bağlantılarla kullanım.
- 1,4 mH faz endüktansı: Uygun sürücüyle dinamik hareket uygulamalarına elverişli elektriksel yapı.
- Class B izolasyon: 130°C sıcaklık sınıfına sahip motor izolasyonu.
- HevORT uyumluluğu: HevORT 3D yazıcılarının XY hareket sistemleri için geliştirilmiş özel versiyon.
Teknik Özellikler
| Özellik | Değer |
|---|
| Üretici | LDO Motors |
| Model | 57STH41-2804MAC(HEV) |
| Motor tipi | NEMA23 Bipolar Step Motor |
| Faz sayısı | 2 |
| Adım açısı | 0,9° ±%5 |
| Tam adım sayısı | 400 adım/tur |
| Nominal faz akımı | 2,8A |
| Nominal faz gerilimi | 1,96V DC |
| Faz direnci | 0,7 Ω ±%15 |
| Faz endüktansı | 1,4 mH ±%20 |
| Tutma torku | 0,6 N·m / 60 N·cm |
| Detent torku | 25 mN·m (referans) |
| Gövde ölçüsü | 56,4 × 56,4 mm (maksimum) |
| Gövde uzunluğu | 41 mm (maksimum) |
| Şaft çapı | 5 mm |
| Şaft çıkıntısı | 24 ±0,5 mm |
| Montaj delik aralığı | 47,14 mm |
| Rotor ataleti | 120 g·cm² |
| İzolasyon sınıfı | Class B |
| İzolasyon sıcaklık sınıfı | 130°C |
| Bağlantı tipi | Bipolar, 4 kablo |
| Motor ağırlığı | Yaklaşık 420 g |
| Temel uyumluluk | HevORT CoreXY |
0,9° Adım Açısıyla Hassas Hareket Kontrolü
Standart 1,8° step motorlar bir tam dönüşte 200 tam adım gerçekleştirirken LDO 57STH41-2804MAC(HEV), 0,9° adım açısıyla 400 tam adım sunar.
Bu özellik, motorun doğal adım çözünürlüğünü iki katına çıkararak daha hassas konumlandırma yapılmasına yardımcı olur.
Özellikle yüksek hassasiyet gerektiren CoreXY hareket sistemlerinde, uygun sürücü ve mekanik bileşenlerle birlikte kararlı hareket kontrolünü destekler.
60 N·cm Tutma Torku ve Güçlü Hareket Performansı
LDO 57STH41-2804MAC(HEV), 0,6 N·m tutma torkuyla yüksek mekanik yük gerektiren uygulamalarda güçlü bir çözüm sunar.
2,8A nominal faz akımı, uygun motor sürücüsüyle birlikte yüksek performanslı hareket sistemlerinde kullanılmasına olanak tanır.
Motorun gerçek hareket torku; dönüş hızı, besleme gerilimi, sürücü ayarları ve mekanik yük gibi faktörlere bağlıdır.
Tutma torku, motorun tüm çalışma hızlarında sağlayabileceği sürekli tork anlamına gelmez.
HevORT CoreXY Sistemleri İçin Tasarlandı
HevORT, büyük baskı hacimleri ve yüksek performans hedefleyen açık kaynaklı CoreXY 3D yazıcı projelerinden biridir.
LDO 57STH41-2804MAC(HEV), HevORT sistemlerinin XY hareket mekanizmalarında kullanılmak üzere geliştirilmiş özel bir NEMA23 motor modelidir.
Yüksek tork kapasitesi ve hassas adım çözünürlüğü sayesinde büyük ölçekli hareket sistemlerinde değerlendirilebilir.
Başlıca kullanım alanları:
- HevORT CoreXY 3D yazıcılar
- Büyük hacimli özel tasarım 3D yazıcılar
- NEMA23 motor kullanan kayış tahrikli sistemler
- Yüksek hassasiyetli konumlandırma mekanizmaları
- CNC ve endüstriyel otomasyon projeleri
- Özel mekanik hareket kontrol sistemleri
Not: NEMA23 motorlar, NEMA17 motorlarla aynı montaj ölçülerine sahip değildir. Farklı yazıcı projelerinde kullanmadan önce motor bağlantı noktaları ve şaft ölçüleri kontrol edilmelidir.
Düşük Endüktans ve Dinamik Hareket Kabiliyeti
Motorun 1,4 mH nominal faz endüktansı, yüksek performanslı step motor uygulamaları açısından önemli bir elektriksel özelliktir.
Düşük endüktans, uygun sürücü ve besleme gerilimiyle birlikte motor sargılarındaki akımın daha hızlı değişmesine yardımcı olabilir.
Bu durum, yüksek dönüş hızlarında torkun korunması açısından avantaj sağlayabilir.
Ancak gerçek hız ve tork performansı, kullanılan sürücü ve mekanik sistemin özelliklerine bağlıdır.
Step Motor Sürücü Uyumluluğu
LDO 57STH41-2804MAC(HEV), 4 kablolu bipolar bağlantı yapısına sahiptir.
Yeterli akım kapasitesi ve uygun soğutma koşulları sağlandığında TMC5160 sınıfındaki sürücüler veya uygun endüstriyel step motor sürücüleriyle kullanılabilir.
Klipper ve Marlin tabanlı sistemlerde motorun adım açısı, mikro adım ve sürücü akımı ayarlarının doğru yapılandırılması gerekir.
Önemli: Motorun 2,8A nominal faz akımı, Klipper üzerindeki RMS sürücü akımının doğrudan 2,8A olarak ayarlanması gerektiği anlamına gelmez. Sürücünün gerçek kapasitesi ve soğutma koşulları dikkate alınmalıdır.
Class B İzolasyon ve Termal Dayanım
LDO 57STH41-2804MAC(HEV), 130°C sıcaklık sınıfına sahip Class B izolasyon kullanır.
Bu özellik, motor sargılarının elektriksel izolasyonunun termal dayanım sınıfını belirtir.
130°C değeri motorun sürekli çalışabileceği ortam sıcaklığı değildir. Özellikle kapalı kabinli yazıcılarda motor sıcaklığı ve sürücü akımı kontrol altında tutulmalıdır.
Neden LDO Motors?
LDO Motors, hassas hareket kontrolü gerektiren 3D yazıcı, CNC ve otomasyon uygulamalarına yönelik step motor çözümleri geliştiren üreticilerden biridir.
57STH41-2804MAC(HEV) modeli; 0,9° adım çözünürlüğü, 60 N·cm tutma torku ve kompakt NEMA23 gövdesiyle özellikle HevORT projelerinde güçlü bir motor seçeneği oluşturur.
Stroma3D ile profesyonel 3D yazıcı projelerinizde yüksek tork, hassasiyet ve güvenilir hareket kontrolünü bir araya getirin.
