48 mm gövde uzunluğuna, 2.0A faz akımına ve yaklaşık 45 N·cm tutma torkuna sahip motor; hassas CoreXY hareketleri, yüksek ivmelenme ve kontrollü konumlandırma gerektiren uygulamalar için tasarlanmıştır.
Standart 1.8° motorların 200 tam adım/devir çözünürlüğüne karşılık 0.9° step açısı sayesinde 400 tam adım/devir mekanik çözünürlük sunar. Bu özellik özellikle Annex K3 gibi hassas hareket kontrolünün ön planda olduğu yüksek performanslı 3D yazıcılarda önemli bir avantaj sağlar.
Öne Çıkan Özellikler
- Orijinal LDO Motors üretimi
- Annex Engineering K3 uyumlu özel model
- NEMA17 motor standardı
- 48 mm motor gövdesi
- S80 – 80 mm uzun çıkış mili
- Ø5 mm motor mili
- 0.9° step açısı
- 400 tam adım/devir
- 2.0A nominal faz akımı
- Yaklaşık 45 N·cm holding torque
- 2 fazlı bipolar step motor
- Class H yüksek sıcaklık sınıfı
- 180°C izolasyon sınıfı
- Kapalı kabinli 3D yazıcılara uygun
- Hassas CoreXY hareket sistemleri için ideal
- Klipper ve diğer standart step motor kontrol sistemleriyle kullanılabilir
- TMC2209, TMC2240, TMC5160 ve uygun step motor sürücüleriyle kullanılabilir
Teknik Özellikler
Marka: LDO Motors

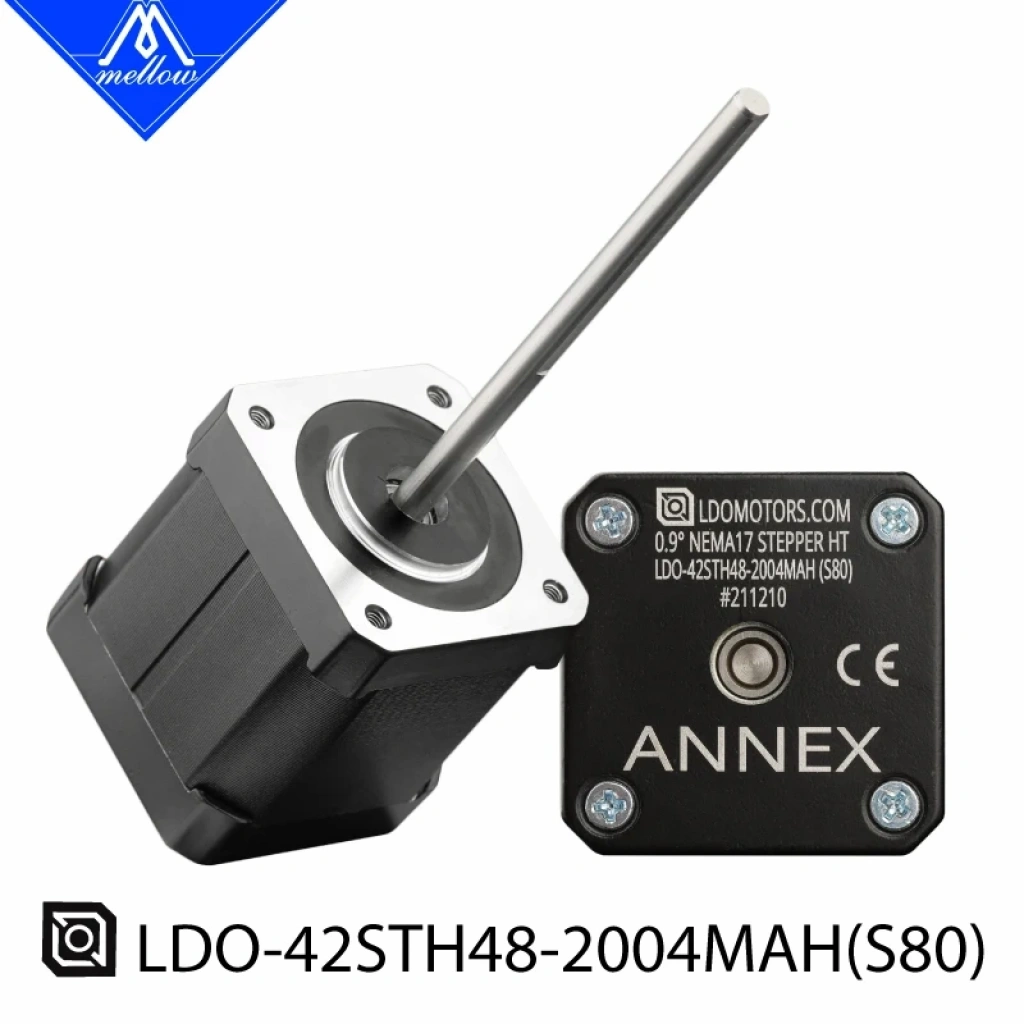

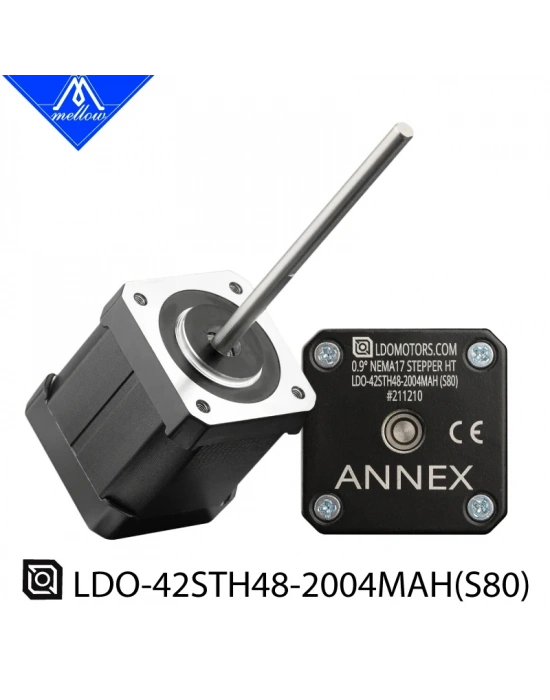

Model: LDO-42STH48-2004MAH(S80)
Seri / Uygulama: Annex K3
Motor Tipi: Hybrid Stepper Motor
NEMA Standardı: NEMA17
Faz Sayısı: 2 Faz / Bipolar
Step Açısı: 0.9°
Tam Adım Sayısı: 400 step/devir
Nominal Akım: 2.0A / faz
Holding Torque: Yaklaşık 45 N·cm
Holding Torque: Yaklaşık 0.45 N·m
Motor Gövde Uzunluğu: 48 mm
Mil Çapı: Ø5 mm
Mil Uzunluğu: S80 – yaklaşık 80 mm
İzolasyon Sınıfı: Class H
Sıcaklık Sınıfı: 180°C
Motor Yapısı: Yüksek sıcaklık Hybrid Stepper
Ana Kullanım Alanı: Annex K3 XY hareket sistemi

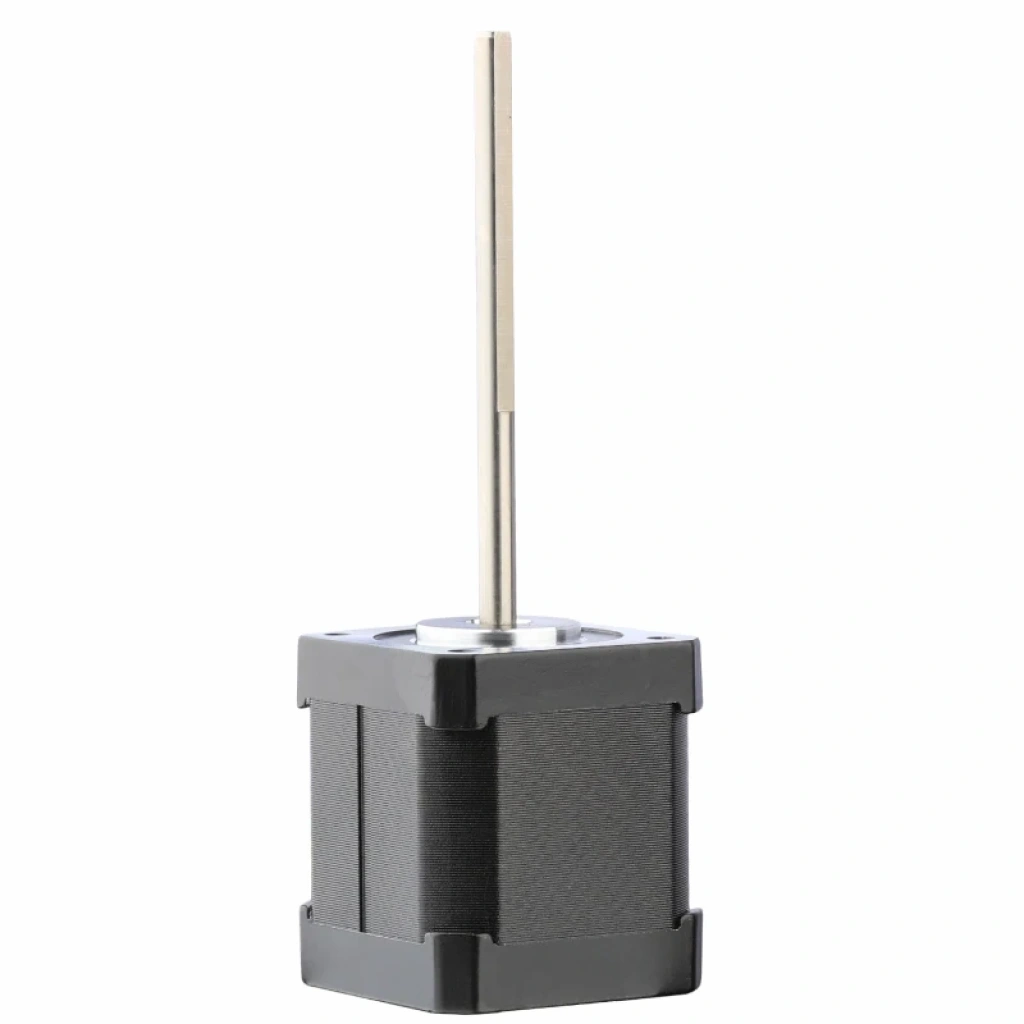

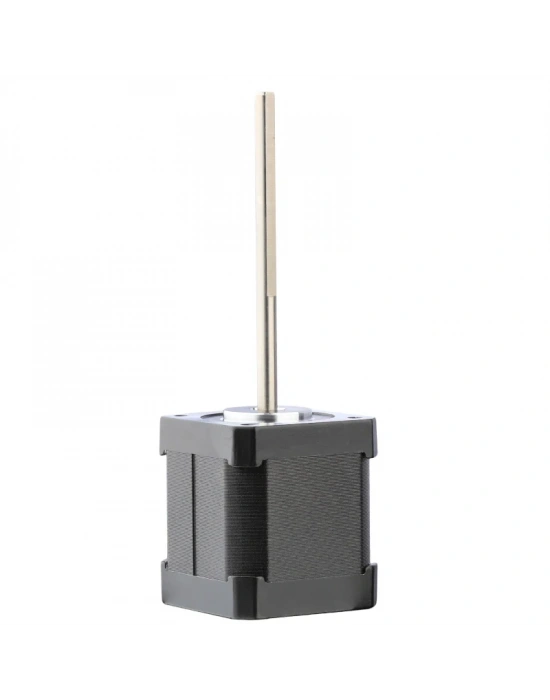

S80 Nedir?
Model adındaki S80, motorun özel uzun mil konfigürasyonunu ifade eder.
LDO 42STH48-2004MAH(S80),standart kısa milli NEMA17 motorlardan farklı olarak yaklaşık 80 mm uzunluğunda Ø5 mm çıkış miline sahiptir.
Bu uzun mil yapısı Annex K3 hareket sisteminin mekanik tasarımının bir parçasıdır. Bu nedenle standart kısa milli NEMA17 motor ile birebir aynı kullanım amacı için değerlendirilmemelidir.
0.9° Step Açısının Avantajı
Standart NEMA17 motorların büyük bölümü 1.8° step açısına sahiptir ve bir tam tur için 200 tam adım kullanır.
LDO 42STH48-2004MAH(S80) ise:
360° / 0.9° = 400 tam adım/devir
çözünürlüğe sahiptir.
Daha yüksek doğal mekanik çözünürlük; özellikle hassas hareket kontrolü gerektiren CoreXY sistemlerinde daha ince konumlandırma imkânı sağlar.
Bu özellik:
- hassas XY hareketleri,
- CoreXY kinematiği,
- yüksek kaliteli yüzey çıktıları,
- kontrollü yüksek hız hareketleri,
- hassas konumlandırma
gerektiren sistemlerde avantaj sağlar.
Annex K3 İçin Tasarlanmış Motor
LDO 42STH48-2004MAH(S80),özellikle Annex Engineering K3 hareket sistemiyle kullanılmasıyla öne çıkar.
Annex K3 motor setlerinde bu modelden 4 adet kullanılır. Uzun S80 miller, K3'ün kendine özgü XY aktarım mekanizmasının gereksinimlerine göre seçilmiştir.
Bu nedenle Annex K3 toplarken standart 42STH48-2004MAH yerine S80 uzun milli varyantın kullanılması önemlidir.
Yüksek Sıcaklık – Class H
Motor Class H 180°C izolasyon sınıfına sahiptir.
Bu özellik özellikle ABS, ASA, PC ve benzeri mühendislik filamentlerinin kullanıldığı yüksek sıcaklıklı kapalı kabin 3D yazıcılarda avantaj sağlar.
Motor bobin izolasyonunun yüksek sıcaklık sınıfına sahip olması, motorun sıcak chamber koşullarının bulunduğu profesyonel 3D yazıcı tasarımlarında kullanılmasına olanak sağlar.
180°C izolasyon sınıfı, yazıcının chamber sıcaklığının veya motorun sürekli çalışma sıcaklığının 180°C olması gerektiği anlamına gelmez. Bu değer motor izolasyon sisteminin sınıflandırmasını ifade eder.
Klipper ile Kullanım
Motor standart bipolar step motor sürücüleriyle kontrol edilebilir ve Klipper tabanlı sistemlerde kullanılabilir.
Özellikle:
TMC2209
TMC2240
TMC5160
ve motorun elektriksel özelliklerini karşılayan diğer step sürücülerle kullanılabilir.
Motorun nominal faz akımı 2.0A olmakla birlikte Klipper'daki run_current değerinin doğrudan 2.0A olarak girilmesi doğru değildir. Kullanılan sürücünün RMS/peak akım tanımı, soğutması ve hedeflenen çalışma sıcaklığı dikkate alınarak uygun akım ayarı yapılmalıdır.
Ayrıca bu motor 0.9° / 400 step olduğundan, 1.8° motor yerine kullanıldığında firmware ve hareket sistemi ayarları buna göre kontrol edilmelidir.
Kullanım Alanları
LDO 42STH48-2004MAH(S80);
- Annex Engineering K3
- CoreXY 3D yazıcılar
- yüksek hızlı 3D yazıcı sistemleri
- kapalı kabin 3D yazıcılar
- yüksek sıcaklık hareket sistemleri
- özel CoreXY projeleri
- CNC ve robotik uygulamalar
- özel lineer hareket sistemleri
gibi uygulamalarda kullanılabilir.
Önemli: Uzun S80 mil yapısı nedeniyle farklı yazıcılarda kullanılmadan önce mekanik uyumluluk mutlaka kontrol edilmelidir.
Kutu İçeriği
1 Adet LDO 42STH48-2004MAH(S80) NEMA17 Step Motor
Kasnak, rulman, bağlantı kablosu ve diğer Annex K3 hareket sistemi parçaları ayrıca temin edilmelidir.
