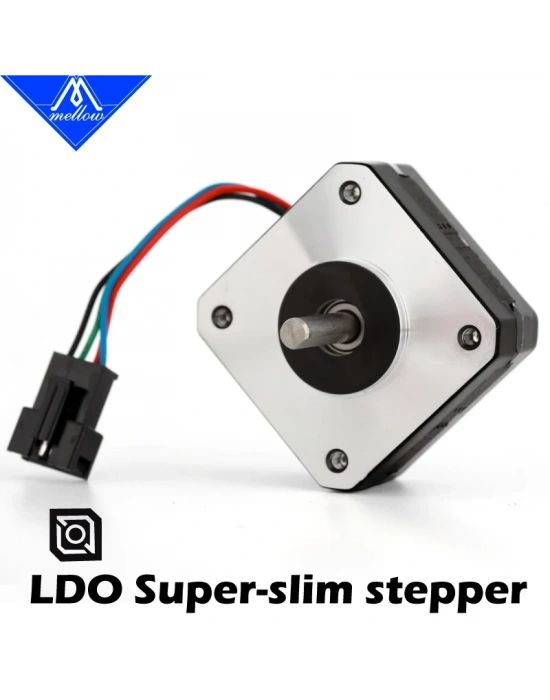

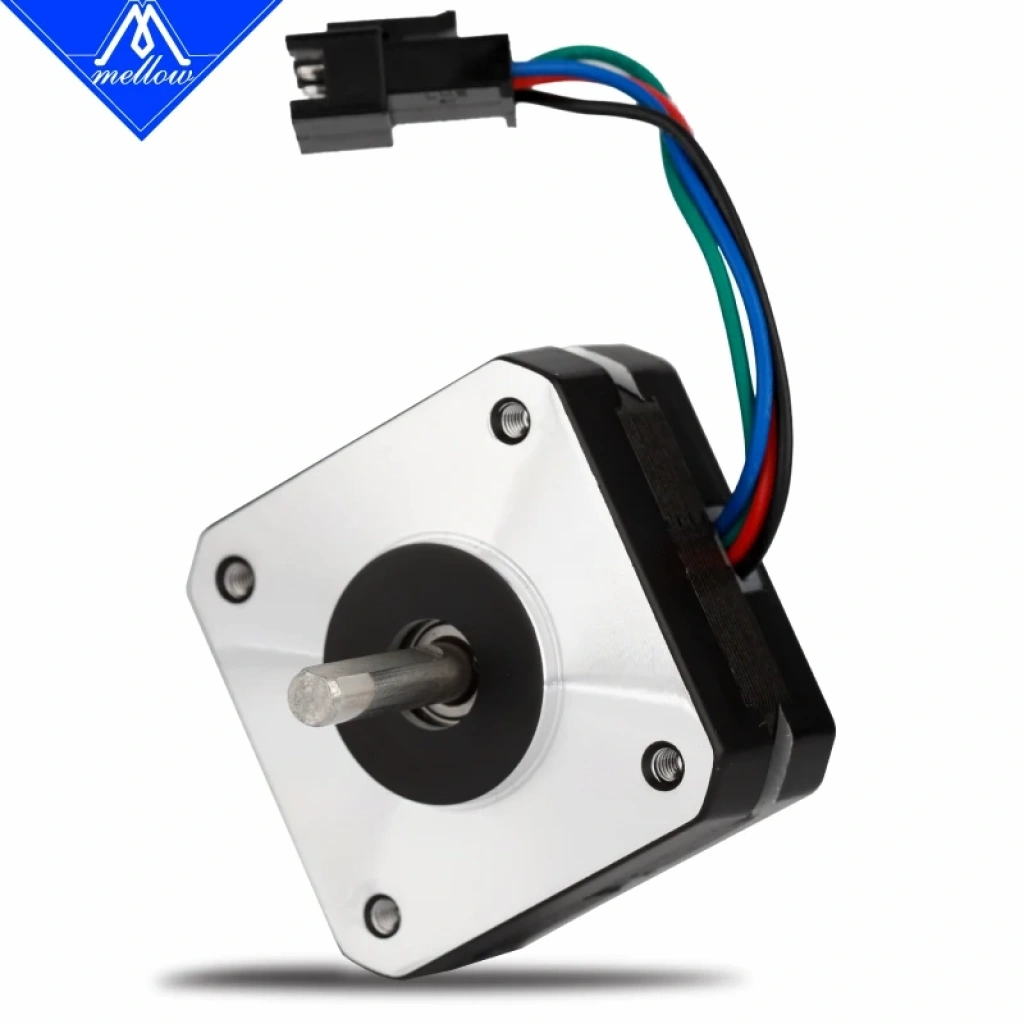

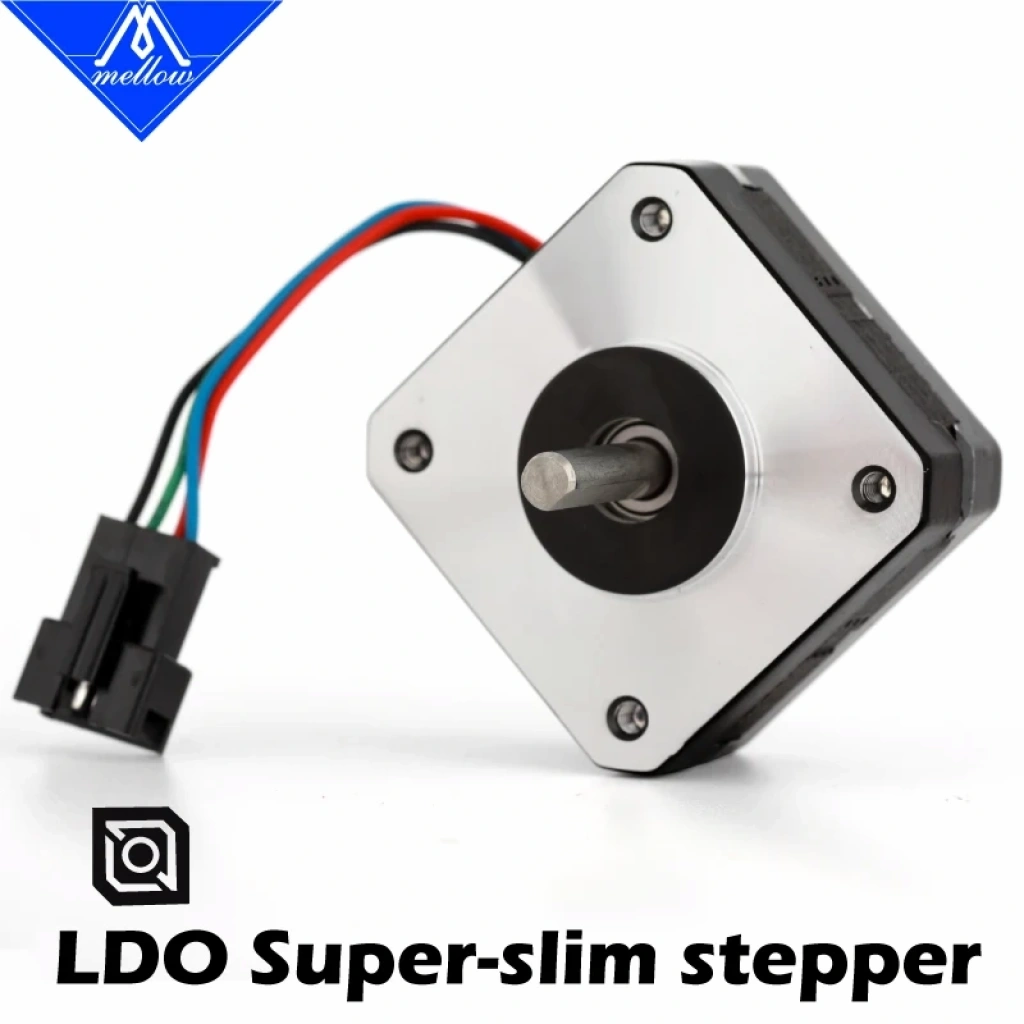

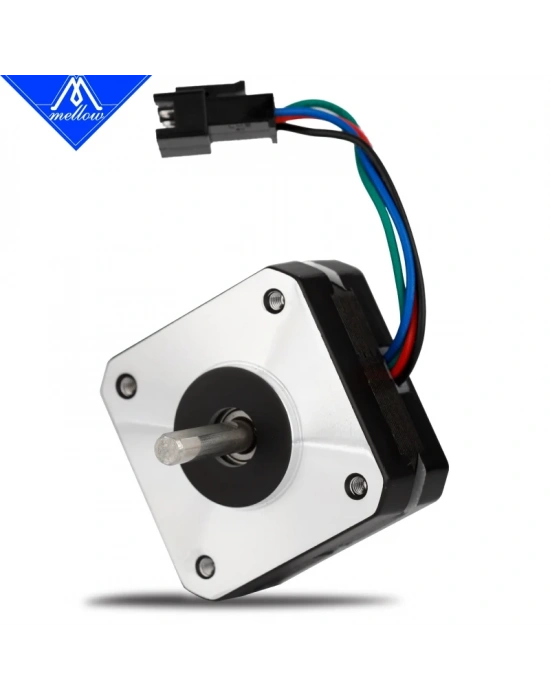

LDO Motors üretimi bu NEMA17 step motor, filamentin ekstrüder dişlileri üzerinden kontrollü biçimde ilerletilmesini sağlar. Özellikle redüksiyon dişlisine sahip DDG, BMG ve Titan tarzı ekstrüderlerle kullanılmaya yöneliktir.
NEMA17 standardındaki yaklaşık 42 × 42 mm montaj yüzeyi, uyumlu ekstrüder gövdelerine ve motor bağlantı parçalarına monte edilmesini kolaylaştırır. Dört kablolu bipolar bağlantı yapısı sayesinde A4988, DRV8825 ve TMC serisi gibi yaygın step motor sürücüleriyle kullanılabilir. Bununla birlikte motor akımı, kullanılan anakart ve sürücüye göre ayrıca ayarlanmalıdır.
Ürün; Voron 0, Voron 2.4 ve BLV MGN Cube gibi makineler için listelenmiş olsa da doğrudan uyumluluk kullanılan ekstrüder gövdesine, motor montaj deliklerine, şaft ölçülerine ve toolhead tasarımına bağlıdır. 3D Mellow ürün listesi, 3D Mellow ürün videosu
Öne Çıkan Özellikler
- LDO Motors üretimi NEMA17 step motor
- DDG, BMG ve Titan tipi ekstrüderlerle kullanıma uygun yapı
- Dört kablolu bipolar motor bağlantısı
- Yaygın 3D yazıcı anakartları ve step motor sürücüleriyle kullanılabilir
- Direct-drive veya Bowden ekstrüder kurulumlarında kullanılabilir
- Voron 0, Voron 2.4 ve BLV MGN Cube projelerinde değerlendirilebilir
- Ekstrüder motoru değişimi ve özel toolhead projeleri için uygun
- Redüksiyonlu ekstrüder mekanizmalarında kontrollü filament beslemesi
Teknik Özellikler
| Özellik | Açıklama |
|---|
| Motor tipi | Bipolar step motor |
| Gövde standardı | NEMA17 |
| Montaj yüzeyi | Yaklaşık 42 × 42 mm |
| Bağlantı | 4 kablo / 2 faz |
| Kullanım alanı | 3D yazıcı ekstrüder tahriki |
| Uyumlu ekstrüder sınıfı | DDG, BMG ve Titan tipi ekstrüderler |
| Listelenen yazıcılar | Voron 0, Voron 2.4, BLV MGN Cube |
| Step açısı | Üretici tarafından belirtilmemiştir |
| Şaft çapı ve uzunluğu | Satın alma öncesinde ürün üzerinden doğrulanmalıdır |
| Konnektör tipi | Ürün partisine göre değişebilir; görselden kontrol edilmelidir |
Ürün adındaki “42 mm” ifadesi NEMA17 motorun montaj yüzeyi sınıfını belirtir. Motor gövdesinin uzunluğunun 42 mm olduğu anlamına gelmeyebilir.
Uyumluluk
Aşağıdaki ekstrüder ve yazıcı sistemlerinde, mekanik ölçüler uygun olduğu takdirde kullanılabilir:
- Mellow DDG ve benzeri çift dişli ekstrüderler
- BMG tipi redüksiyonlu ekstrüderler
- Titan ve Titan uyumlu ekstrüderler
- Voron 0 serisi
- Voron 2.4
- BLV MGN Cube
- Özel direct-drive toolhead tasarımları
- Uyumlu Bowden ekstrüder sistemleri
Uyumluluk yalnızca yazıcı modeline bakılarak belirlenmemelidir. Ekstrüderin motor bağlantı düzeni, şaft çapı, şaft uzunluğu, motor gövde derinliği ve kablo bağlantısı kontrol edilmelidir.
Montaj ve Elektrik Bağlantısı
Motor bağlantısından önce kablolardaki iki bobin çifti tespit edilmelidir. Bobin uçlarının yanlış eşleştirilmesi motorun titremesine, düzensiz hareket etmesine veya hiç dönmemesine neden olabilir.
Montaj sonrasında:
- Motor kablosu yalnızca cihaz kapalıyken bağlanmalıdır.
- Step motor sürücü akımı düşük bir değerden başlanarak ayarlanmalıdır.
- Ekstrüder yönü kontrol edilmelidir.
- Motor ters yönde dönüyorsa firmware üzerinden yön değiştirilmelidir veya konnektör yönü uygun şekilde düzenlenmelidir.
- E-step ya da Klipper
rotation_distance kalibrasyonu yeniden yapılmalıdır. - Uzun baskıda motor sıcaklığı kontrol edilmelidir.
Motorun kesin nominal akım değeri yayımlanmadığından başka bir motorun akım ayarı doğrudan kopyalanmamalıdır.
Paket İçeriği
- 1 adet LDO NEMA17 DDG/Titan ekstrüder step motoru
Kablo, montaj vidası, ekstrüder gövdesi ve bağlantı aparatlarının pakete dahil olup olmadığı ürün partisine göre doğrulanmalıdır.
Kullanım Alanları
- Arızalı ekstrüder motorunun değiştirilmesi
- DDG/BMG ekstrüder kurulumu
- Titan ekstrüder motoru değişimi
- Voron toolhead kurulumu
- Direct-drive dönüşüm projeleri
- Özel 3D yazıcı ve ekstrüder tasarımları
