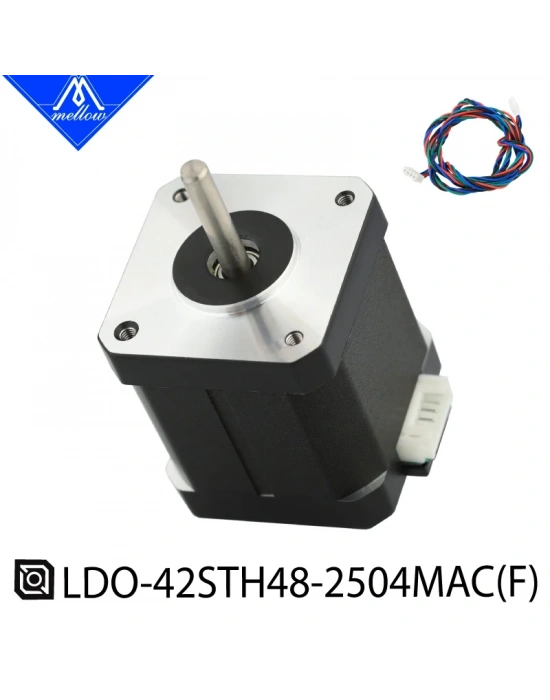

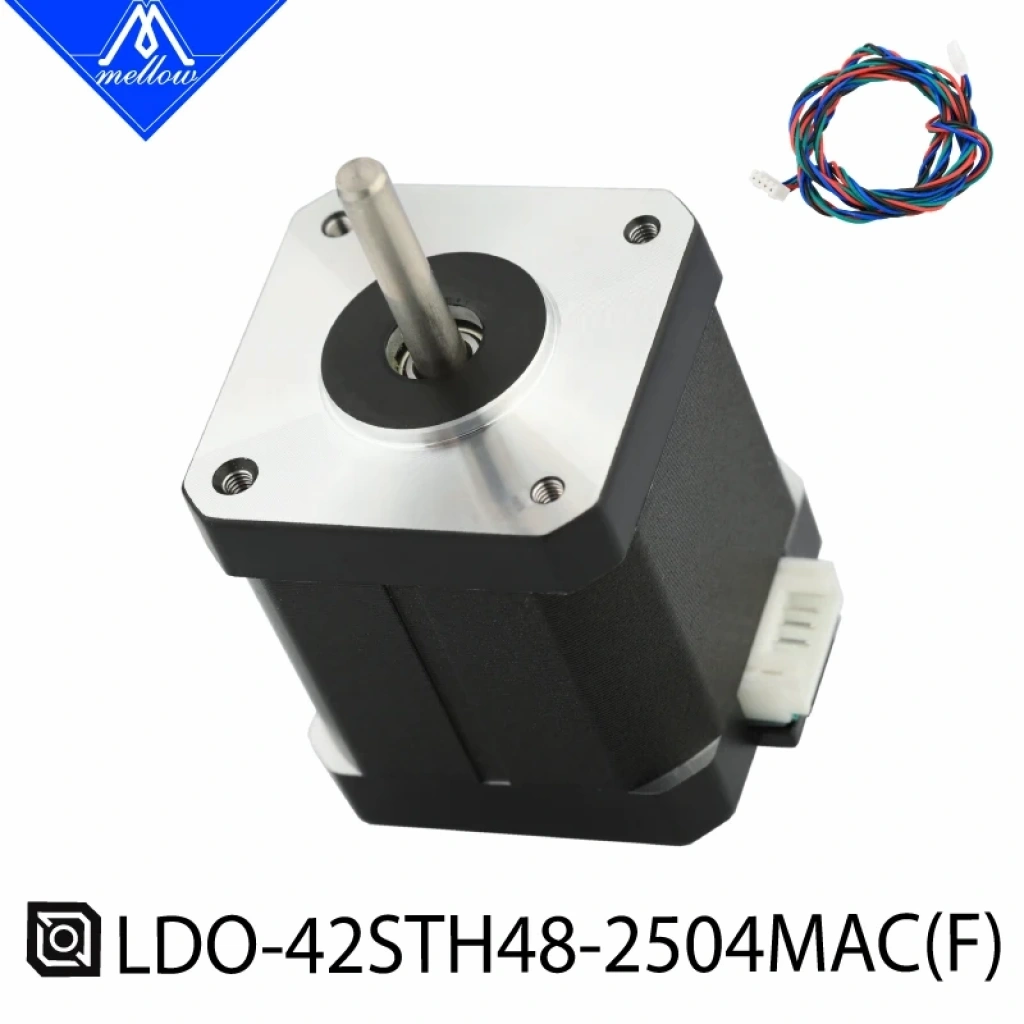

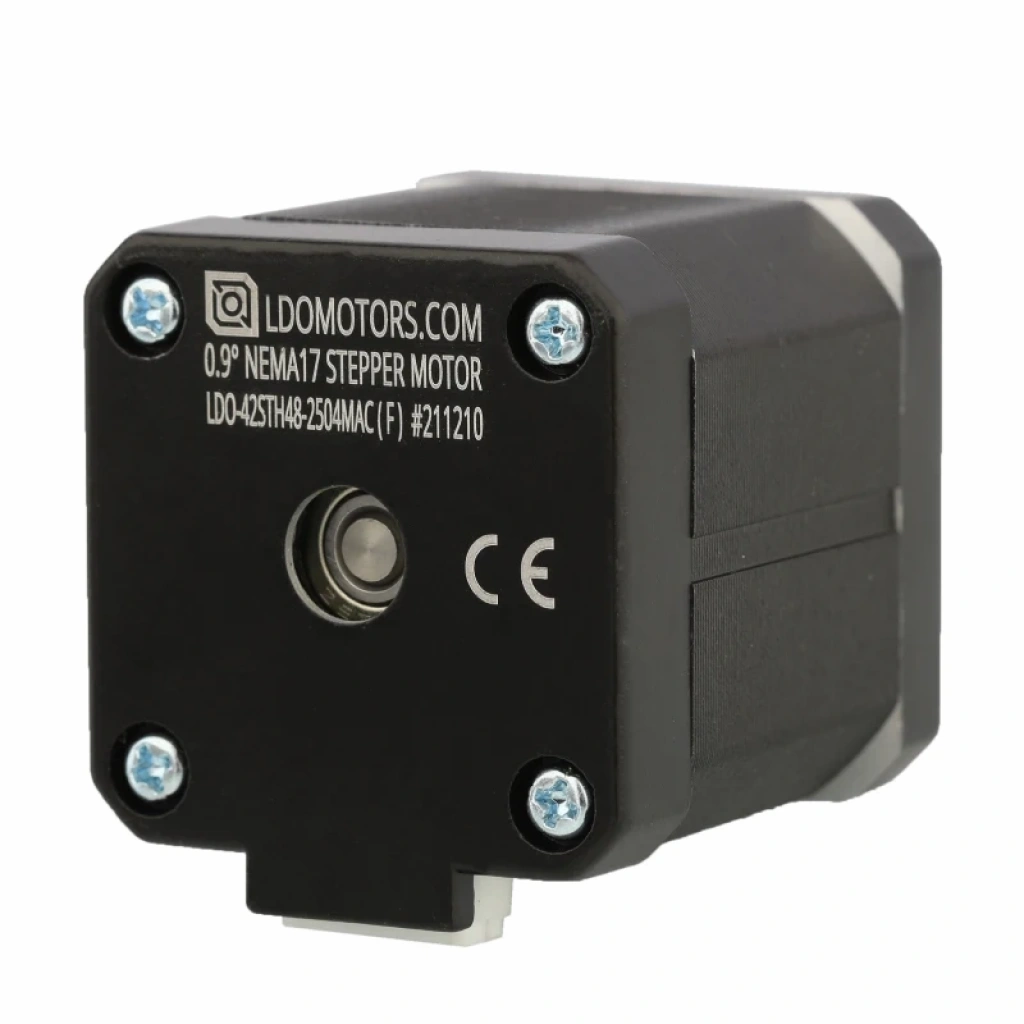

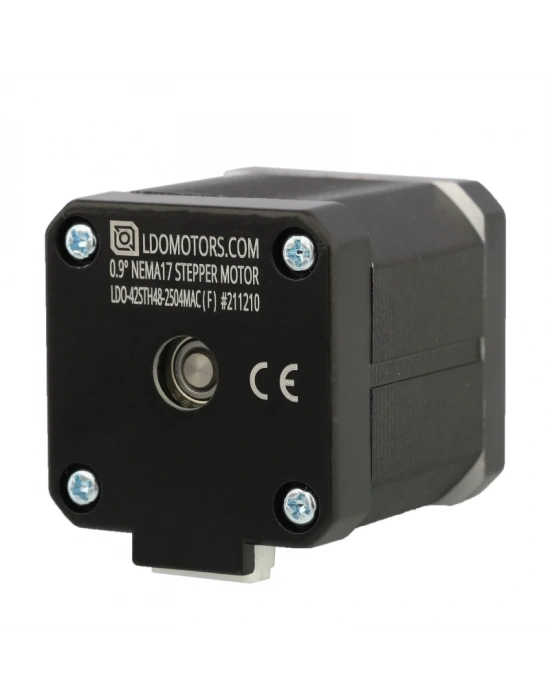

LDO 42STH48-2504MAC(F) NEMA17 0.9° Speedy Power Step Motor

Ürün Kodu: JONKWZHT9T

LDO 42STH48-2504MAC(F),yüksek hızlı ve hassas hareket sistemleri için geliştirilmiş, düşük endüktanslı NEMA17 0.9° step motordur. 2.5A faz akımı, 48 mm gövdesi ve yüksek tork kapasitesiyle özellikle CoreXY 3D yazıcıların X/Y hareket sistemlerinde güçlü bir performans sunar.
3.999,00 TL

333,25 TL 'den başlayan taksitlerle

Marka: LDO Motors
Aynı gün kargoda!

Ürün stokta bulunmamaktadır.

Hızlı Gönderi

Güvenli Alışveriş

Standart 1.8° step motorların 200 tam adım/devir çözünürlüğüne karşılık 0.9° step açısıyla 400 tam adım/devir doğal mekanik çözünürlük sağlar. Bu yapı hassas hareket kontrolünün yanında özellikle XY eksenlerinde görülebilen VFA (Vertical Fine Artifacts) izlerinin azaltılmasına yardımcı olabilir.

Motorun en önemli performans özelliklerinden biri yalnızca 1.5 mH seviyesindeki düşük faz endüktansıdır. Düşük endüktans, bobin akımının yüksek motor hızlarında daha hızlı değişebilmesini sağlayarak yüksek hız ve ivmelenme gerektiren uygulamalarda önemli avantaj sağlar.

Voron, VZBot, RatRig ve özel CoreXY sistemleri başta olmak üzere yüksek hızlı 3D yazıcı projeleri için güçlü bir motor alternatifidir.

Öne Çıkan Özellikler

Orijinal LDO Motors üretimi
NEMA17 motor standardı
48 mm motor gövdesi
0.9° step açısı
400 tam adım/devir
2.5A nominal faz akımı
Yaklaşık 45 N·cm holding torque
Yaklaşık 4.5 kgf·cm tutma torku
1.5 mH düşük faz endüktansı
2 fazlı bipolar step motor
Ø5 mm D-cut motor mili
Yaklaşık 24 mm çıkış mili
Yaklaşık 350 g ağırlık
Yüksek hızlı XY hareketlerine uygun
Yüksek ivmelenmeli CoreXY sistemlerine uygun
VFA azaltmaya yardımcı 0.9° motor yapısı
48V performans sistemlerinde kullanıma uygun
Voron ve VZBot sistemlerine uygun
Klipper tabanlı sistemlerde kullanıma uygun
TMC2209, TMC2240, TMC5160 ve uygun diğer step sürücülerle kullanılabilir

Teknik Özellikler

Marka: LDO Motors
Model: LDO-42STH48-2504MAC(F)
Seri: Speedy Power
Motor Tipi: Hybrid Stepper Motor
NEMA Standardı: NEMA17
Motor Gövdesi: 42 mm sınıfı
Gövde Uzunluğu: 48 mm
Faz Sayısı: 2
Step Açısı: 0.9°
Tam Adım Sayısı: 400 step/devir
Nominal Akım: 2.5A / faz
Faz Endüktansı: Yaklaşık 1.5 mH
Holding Torque: Yaklaşık 45 N·cm
Holding Torque: Yaklaşık 4.5 kgf·cm
Mil Çapı: Ø5 mm
Mil Uzunluğu: Yaklaşık 24 mm
Mil Tipi: D-Cut
Motor Ağırlığı: Yaklaşık 350 g
Motor Yapısı: Bipolar Hybrid Stepper
Kablo: 4 pin step motor bağlantısı
Ana Kullanım: X/Y – CoreXY hareket sistemleri

0.9° Step Açısı ve 400 Step/Devir

LDO 42STH48-2504MAC(F),standart 1.8° step motorlardan farklı olarak 0.9° step açısına sahiptir.

Standart 1.8° motor:

200 tam adım/devir

LDO 42STH48-2504MAC(F):

400 tam adım/devir

doğal mekanik çözünürlük sunar.

Daha yüksek full-step çözünürlüğü özellikle hassas XY hareketleri ve yüksek kaliteli yüzey çıktılarının hedeflendiği 3D yazıcılarda avantaj sağlayabilir.

0.9° motor yapısı ayrıca uygun mekanik sistem ve sürücü ayarlarıyla XY eksenlerinde oluşabilen VFA izlerinin azaltılmasına yardımcı olabilir.

1.5 mH Düşük Endüktans

Yüksek hızlı 3D yazıcı uygulamalarında motor seçiminde yalnızca holding torque değerine bakmak yeterli değildir.

LDO 42STH48-2504MAC(F)'nin önemli avantajlarından biri yaklaşık 1.5 mH düşük faz endüktansıdır.

Düşük endüktans motor bobinlerindeki akımın daha hızlı değişebilmesine yardımcı olur. Bunun sonucunda motor yüksek devirlerde torkunu daha iyi koruyabilir ve hızlı hareket değişikliklerine daha etkin cevap verebilir.

Bu özellik özellikle:

yüksek baskı hızları,
yüksek travel hızları,
yüksek ivmelenme,
hızlı CoreXY hareketleri,
performans odaklı XY gantry sistemleri

için önemlidir.

CoreXY Sistemleri İçin Güçlü XY Motoru

LDO 42STH48-2504MAC(F),yüksek hızlı CoreXY hareket sistemlerinin X/Y motoru olarak kullanıma oldukça uygundur.

2.5A akım kapasitesi, 45 N·cm seviyesindeki holding torque ve düşük endüktans yapısı sayesinde hız ve hassasiyet arasında güçlü bir denge sağlar.

Özellikle:

Voron 2.4
Voron Trident
VZBot
RatRig
HevORT
Custom CoreXY

gibi performans odaklı sistemlerde değerlendirilebilir.

Mekanik montaj, kasnak ve mil uzunluğu kullanılacak yazıcıya göre ayrıca kontrol edilmelidir.

VFA Azaltma Avantajı

VFA (Vertical Fine Artifacts),özellikle yüksek hızlı 3D yazıcılarda model yüzeyinde görülebilen düzenli ince dikey izlerdir.

Bu izlerin oluşumunda motor, kasnak, kayış, sürücü, mekanik rezonans ve hareket sistemi dahil birçok faktör rol oynayabilir.

0.9° motorların daha yüksek doğal step çözünürlüğü bazı CoreXY sistemlerinde motor kaynaklı hareket artefaktlarının ve VFA görünürlüğünün azaltılmasına yardımcı olabilir.

Bu nedenle LDO 42STH48-2504MAC(F),yalnızca maksimum hız hedefleyen sistemler için değil, yüksek hızda temiz yüzey kalitesi hedefleyen kullanıcılar için de güçlü bir seçenektir.

48V Sistemlerde Kullanım

LDO 42STH48-2504MAC(F),uygun yüksek voltaj step motor sürücüsü kullanıldığında 48V motor beslemeli performans sistemlerinde kullanılabilir.

Yüksek motor besleme gerilimi, özellikle yüksek devirlerde bobin akımının hedeflenen seviyeye daha hızlı ulaşmasına yardımcı olabilir.

Bu avantaj düşük endüktanslı motorla bir araya geldiğinde yüksek hızlı CoreXY uygulamalarında daha güçlü bir performans elde edilmesini sağlayabilir.

48V kullanımında anakartın ve özellikle step motor sürücüsünün kullanılan motor besleme gerilimini desteklemesi zorunludur.

TMC5160 ile Kullanım

LDO 42STH48-2504MAC(F),özellikle performans odaklı TMC5160 sistemleri için güçlü bir motor seçeneğidir.

TMC5160 ve uygun yüksek voltajlı sürücü donanımıyla birlikte kullanıldığında yüksek hızlı CoreXY sistemlerinin X/Y hareketlerinde yüksek performans elde edilebilir.

TMC2209 ve TMC2240 gibi sürücülerle de kullanılabilir; ancak maksimum performans hedefleniyorsa sürücünün akım kapasitesi, besleme voltajı ve soğutması dikkate alınmalıdır.

Motorun 2.5A nominal faz akımına sahip olması, Klipper içerisinde doğrudan run_current: 2.5 girilmesi gerektiği anlamına gelmez.

TMC sürücünün RMS/peak akım tanımı, sürücü sıcaklığı, soğutma ve hedeflenen motor çalışma sıcaklığı dikkate alınarak uygun akım değeri belirlenmelidir.
