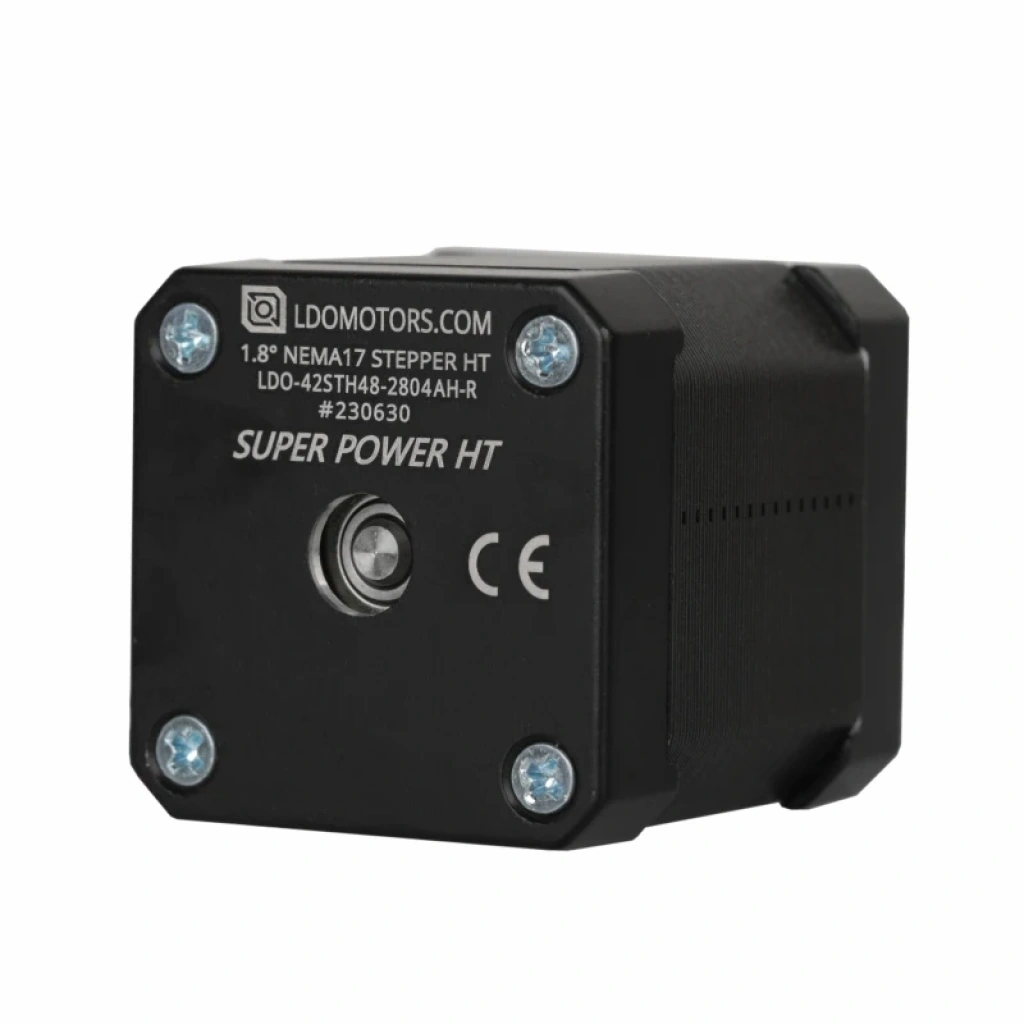

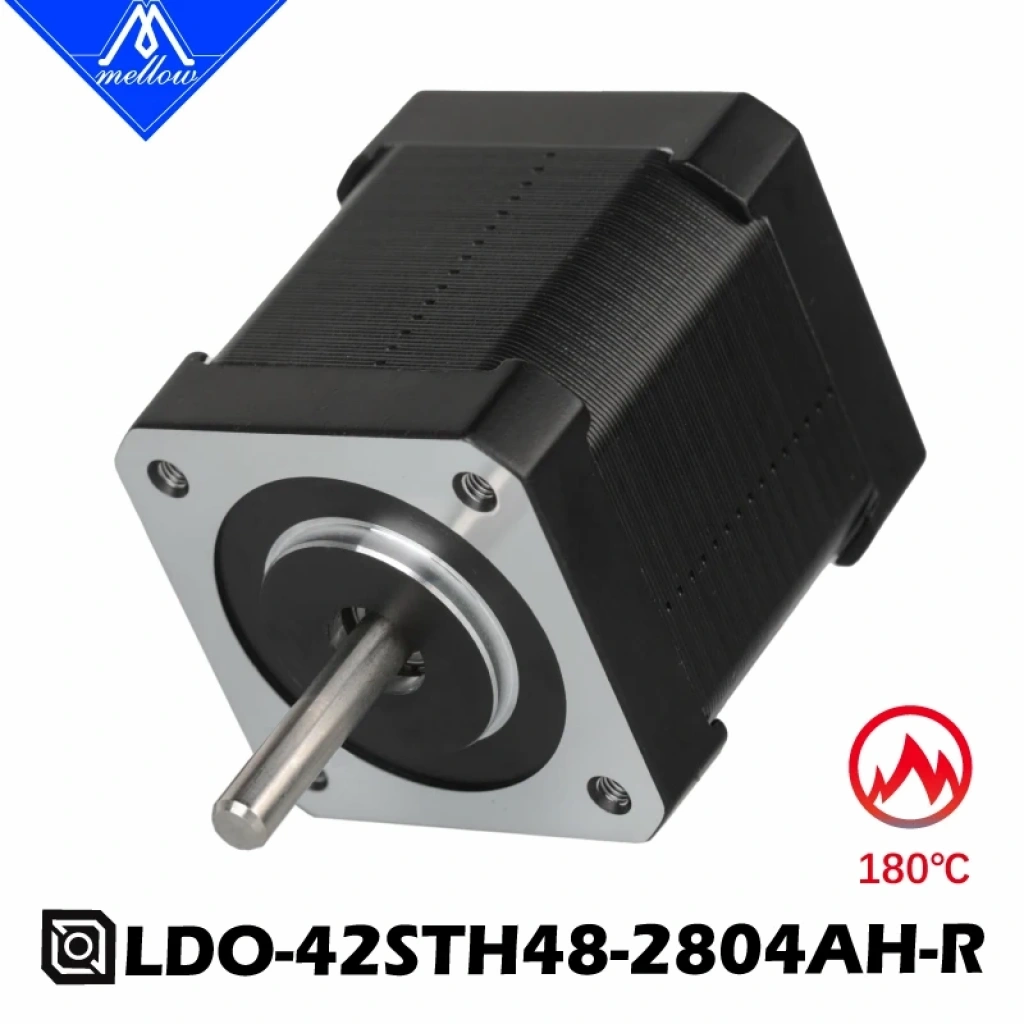

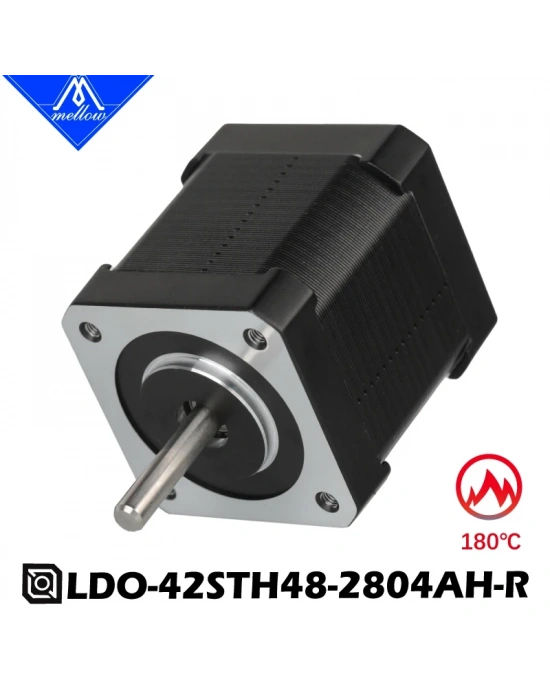

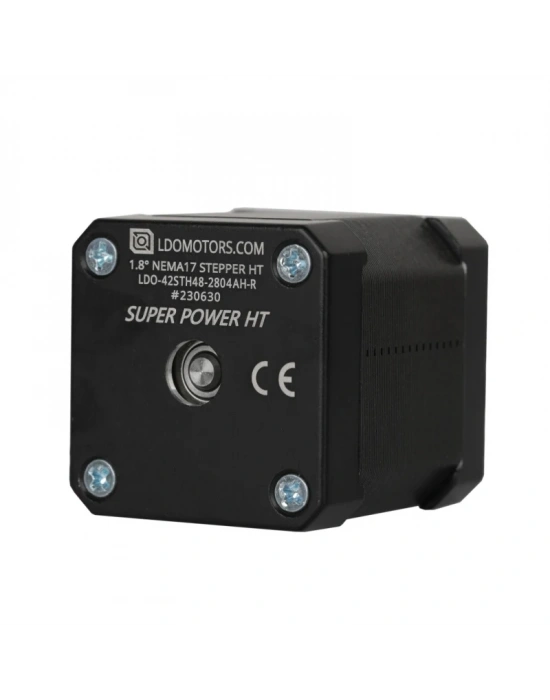

LDO 42STH48-2804AH-R NEMA17 Super Power HT Step Motor
Yüksek Tork, Düşük Endüktans ve Yüksek Sıcaklık Dayanımıyla Profesyonel Hareket Kontrolü
LDO 42STH48-2804AH-R Super Power HT, yüksek performanslı 3D yazıcılar ve hassas hareket kontrol sistemleri için geliştirilmiş, yüksek torklu ve düşük endüktanslı NEMA17 step motordur.
LDO Motors'un Super Power serisine ait bu model, 2.8A nominal faz akımı, 420 mN·m tutma torku ve yalnızca 0.6 mH faz endüktansı ile özellikle yüksek hızlı CoreXY sistemlerinin hareket kontrol ihtiyaçlarına yönelik güçlü bir çözüm sunar.
Class H (180°C) yalıtım sınıfına sahip olması, kapalı kabinli 3D yazıcılarda yüksek sıcaklık dayanımı açısından önemli bir avantaj sağlar.
R versiyonu, 5 mm çapındaki yuvarlak motor miliyle standart D kesitli mil versiyonlarından ayrılır.
Öne Çıkan Özellikler
- 2.8A Nominal Faz Akımı: Yüksek performans gerektiren hareket sistemleri için güçlü motor yapısı.
- 420 mN·m Tutma Torku: Yüksek yük altında kararlı hareket kontrolü.
- 0.6 mH Düşük Endüktans: Yüksek devirlerde akımın daha hızlı değişmesine yardımcı olarak dinamik motor performansını destekler.
- 1.8° Adım Açısı: Tam adım modunda tur başına 200 adım ile hassas konumlandırma.
- Class H 180°C Yalıtım: Yüksek sıcaklık dayanımı gerektiren uygulamalar için özel yalıtım sınıfı.
- 48 mm Motor Gövdesi: NEMA17 standardında güçlü ve kompakt yapı.
- 5 mm Yuvarlak Mil: Uyumlu kasnak ve bağlantı elemanlarıyla kullanım.
- Klipper ve Marlin Uyumluluğu: Uygun step motor sürücüleriyle farklı kontrol sistemlerine entegrasyon.
Super Power Serisinin Avantajları
LDO Super Power motor serisi, özellikle yüksek hızlı 3D yazıcılarda ihtiyaç duyulan tork ve dinamik performans gereksinimlerini karşılamak üzere tasarlanmıştır.
Düşük endüktans değeri, motor bobinlerindeki akımın daha hızlı değişmesine yardımcı olur. Bu özellik, uygun sürücü ve besleme gerilimiyle birlikte yüksek devirlerde torkun korunmasına katkı sağlayabilir.
Yüksek hızlarda çalışan CoreXY sistemlerinde motorun yalnızca tutma torku değil, hareket sırasındaki tork karakteristiği de önemlidir.
LDO 42STH48-2804AH-R, yüksek akım kapasitesi ve düşük endüktans kombinasyonuyla bu tür uygulamalar için güçlü bir alternatiftir.
CoreXY, Voron ve VzBoT Uygulamaları
Bu motor, özellikle yüksek hız ve ivmelenme hedeflenen CoreXY 3D yazıcı projelerinde değerlendirilebilir.
Voron, VzBoT ve özel tasarım CoreXY sistemlerinde uygun mekanik bağlantılar ve sürücülerle XY hareket motoru olarak kullanılabilir.
Ayrıca dört motorlu AWD hareket sistemleri gibi yüksek performanslı projelerde de kullanılmaya uygundur.
Motor seçimi sırasında kasnak çapı, kayış sistemi, hareketli kütle, hedef hız ve ivmelenme değerleri birlikte değerlendirilmelidir.
Yüksek Sıcaklık Dayanımı
LDO Super Power HT serisi, Class H 180°C elektriksel yalıtım sınıfına sahiptir.
Bu özellik, kapalı kabinli 3D yazıcılarda ve motor sıcaklığının yükselebileceği çalışma koşullarında avantaj sağlar.
Ancak 180°C yalıtım sınıfı, motorun 180°C ortam sıcaklığında sürekli çalıştırılabileceği anlamına gelmez. Motorun gerçek çalışma sıcaklığı, mekanik bileşenler ve üreticinin kullanım sınırları dikkate alınmalıdır.
Teknik Özellikler
| Özellik | Değer |
|---|
| Marka | LDO Motors |
| Model | 42STH48-2804AH-R |
| Seri | Super Power HT |
| Motor tipi | 2 fazlı bipolar step motor |
| Gövde standardı | NEMA17 |
| Gövde uzunluğu | 48 mm |
| Adım açısı | 1.8° ± %5 |
| Tam adım sayısı | 200 adım/tur |
| Nominal faz akımı | 2.8A |
| Nominal faz gerilimi | 1.96V |
| Faz direnci | 0.7 Ω ± %20 |
| Faz endüktansı | 0.6 mH ± %20 |
| Tutma torku | 4.2 kgf·cm / 420 mN·m |
| Detent torku | 25 mN·m |
| Yalıtım sınıfı | Class H – 180°C |
| Yalıtım direnci | 100 MΩ (DC 500V) |
| Rotor ataleti | 84.5 g·cm² |
| Mil tipi | Yuvarlak |
| Mil çapı | 5 mm |
| Mil çıkıntısı | 24 mm |
| Kablo sayısı | 4 |
| Yaklaşık ağırlık | 350 g |
Klipper ve TMC Sürücü Uyumluluğu
LDO 42STH48-2804AH-R, uygun akım kapasitesine sahip step motor sürücüleriyle kullanılabilir.
Özellikle TMC5160 gibi yüksek akım destekleyen sürücüler, motorun performansından yararlanmak isteyen kullanıcılar için uygun seçenekler arasındadır.
Klipper firmware üzerinde motor akımı, sürücünün RMS akım kapasitesi ve motorun nominal faz akımı dikkate alınarak yapılandırılmalıdır.
48V gibi yüksek besleme gerilimleri kullanılan sistemlerde sürücü, güç kaynağı, soğutma ve elektriksel güvenlik gereksinimleri ayrıca değerlendirilmelidir.
Önemli: Motorun 1.96V nominal faz gerilimi, step motor sürücüsünün besleme gerilimiyle aynı değildir. Motor uygun akım sınırlaması yapan sürücü üzerinden çalıştırılmalıdır.
Kullanım Alanları
- Voron 2.4 ve Voron Trident yazıcılar
- VzBoT yüksek hızlı CoreXY sistemleri
- AWD dört motorlu gantry projeleri
- Yüksek hızlı 3D yazıcı modifikasyonları
- Özel tasarım hareket kontrol sistemleri
- Uyumlu CNC ve otomasyon uygulamaları
- Kapalı kabinli 3D yazıcı sistemleri
Neden LDO Super Power HT?
LDO 42STH48-2804AH-R, yüksek tork kapasitesi, düşük endüktansı ve yüksek sıcaklık yalıtım sınıfıyla standart hareket motorlarından daha yüksek performans bekleyen kullanıcılar için geliştirilmiş bir çözümdür.
Özellikle yüksek hızlı CoreXY ve AWD sistemlerinde doğru sürücü, mekanik tasarım ve hareket ayarlarıyla güçlü ve hassas bir hareket kontrol altyapısı oluşturulmasına yardımcı olur.
Stroma3D, LDO Motors'un yüksek performanslı step motorlarını, profesyonel 3D yazıcı bileşenlerini ve hareket kontrol çözümlerini kullanıcılarla buluşturur.
