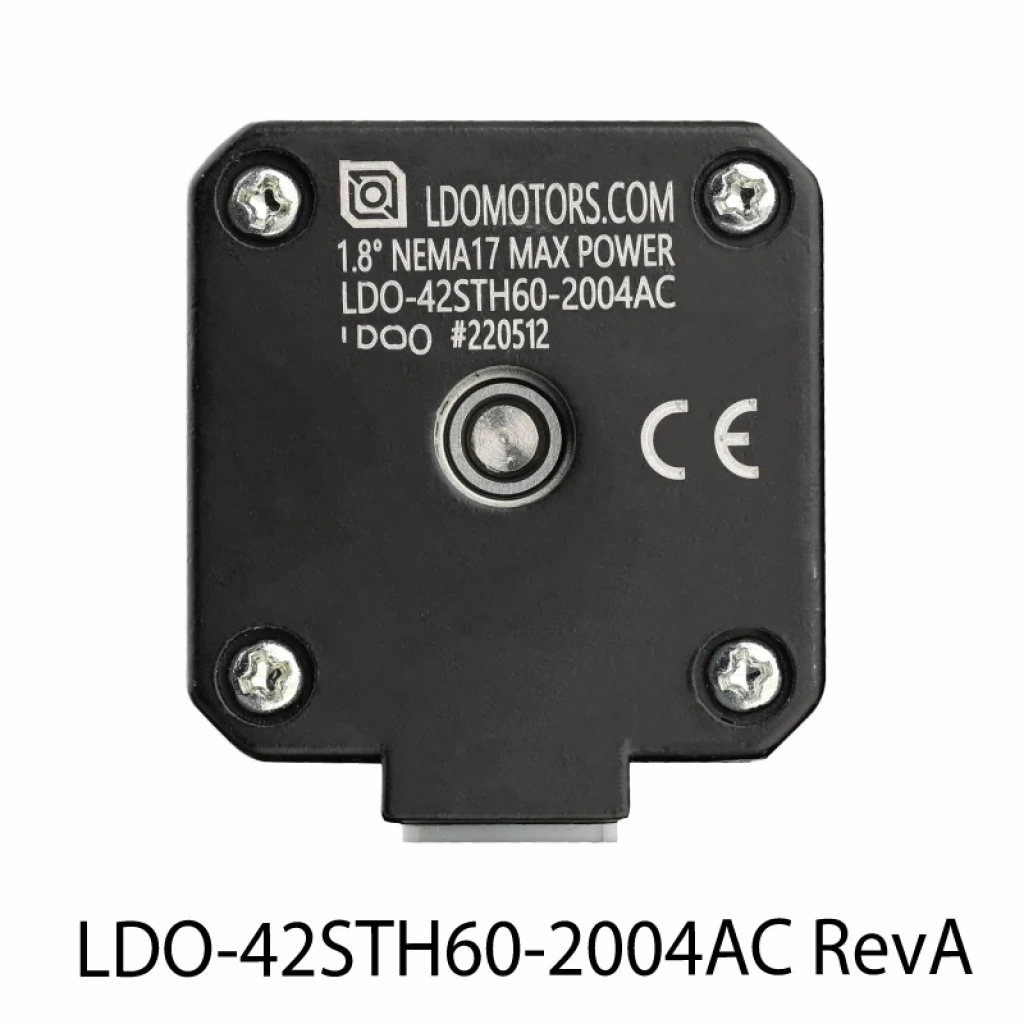

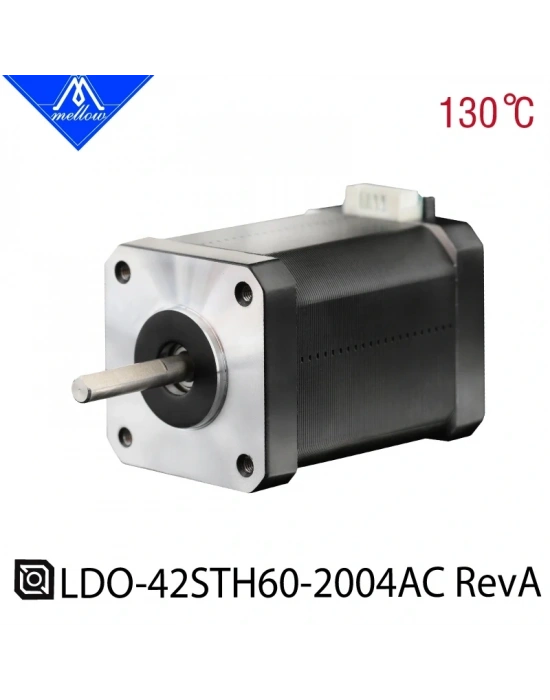

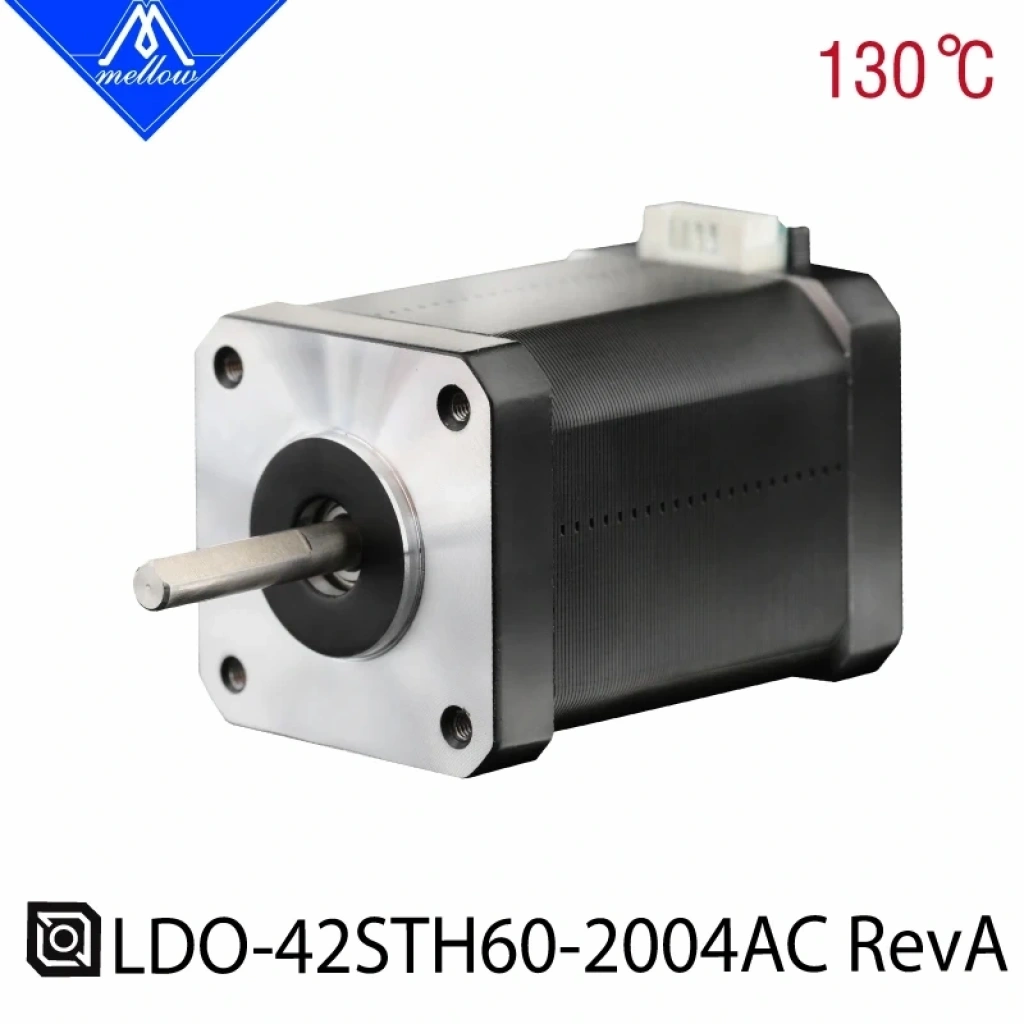

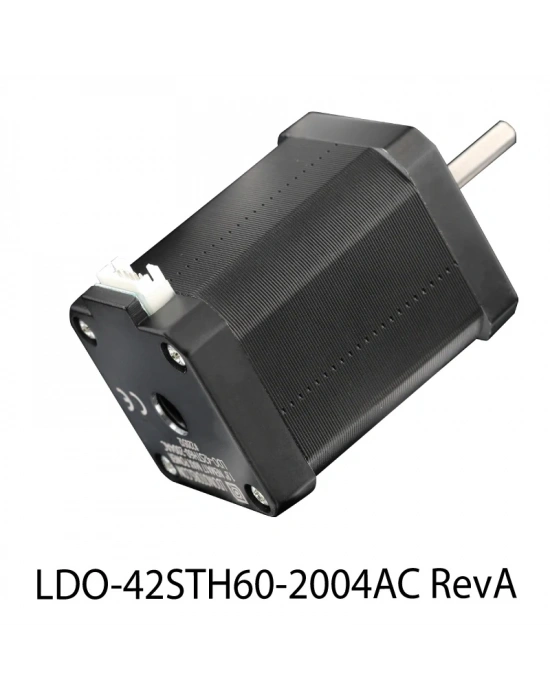

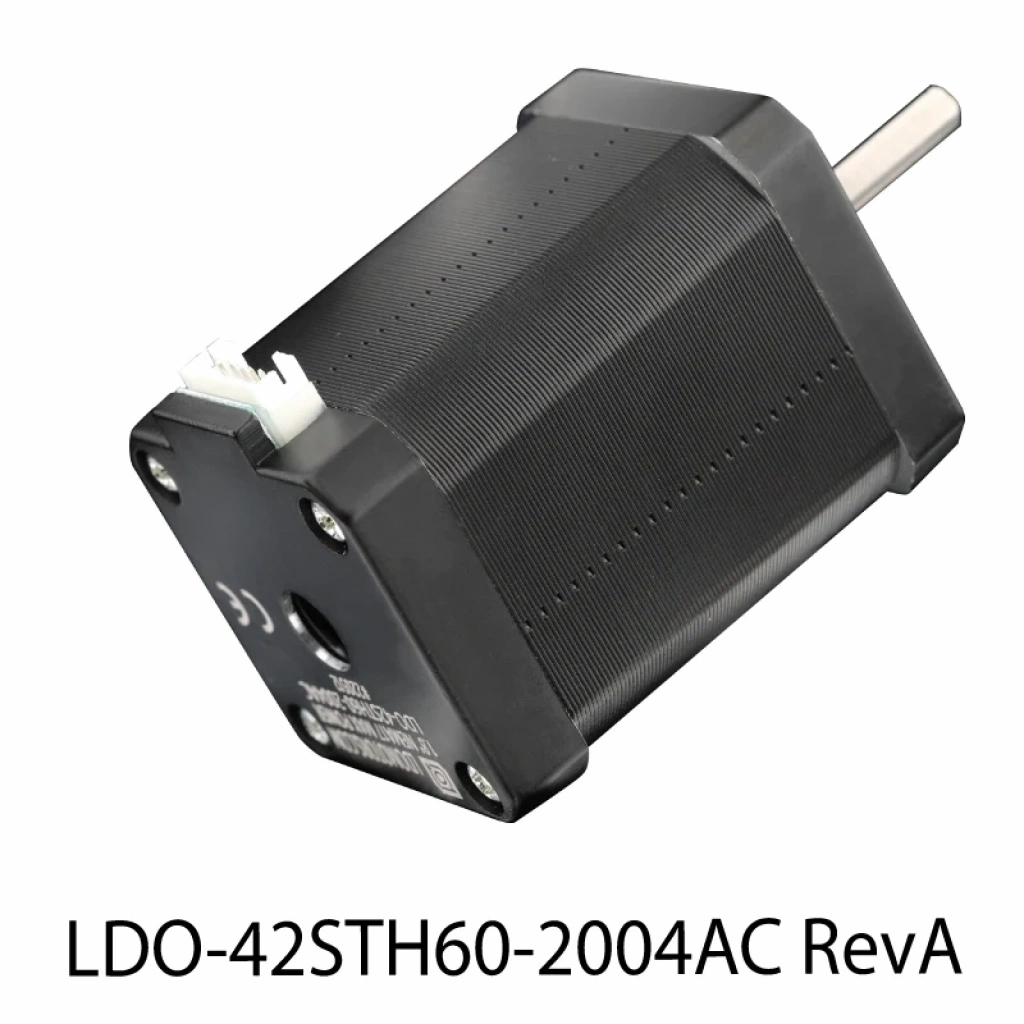

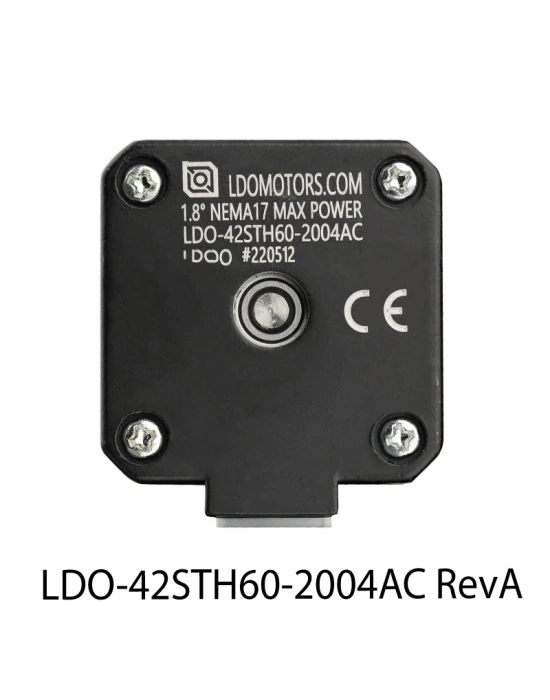

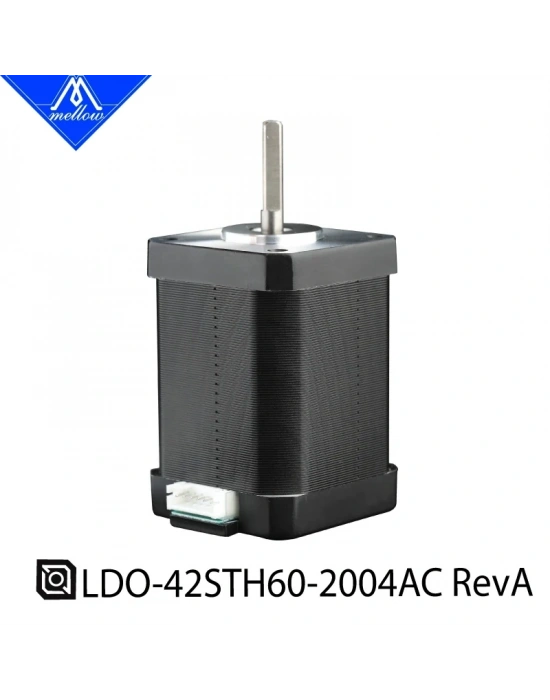

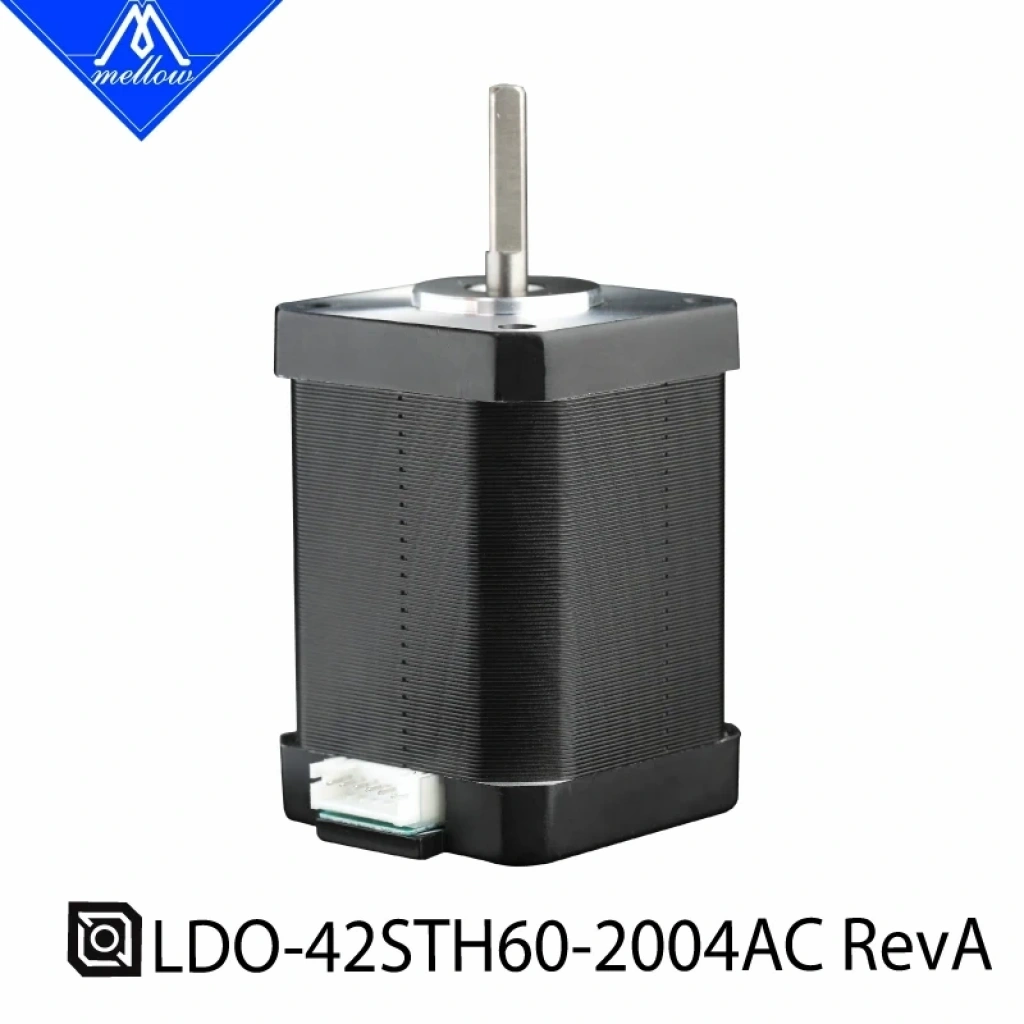

LDO-42STH60-2004AC NEMA17 Yüksek Tork Step Motor – 2A / 0.85 Nm / 1.8°
LDO-42STH60-2004AC, yüksek tork gerektiren hareket kontrol uygulamaları için geliştirilmiş, 60 mm gövde uzunluğuna sahip profesyonel bir NEMA17 hibrit step motordur. 0.85 Nm (85 Ncm) tutma torku, 2.0A faz akımı ve 1.8° adım açısıyla 3D yazıcılar, CNC makineleri, robotik sistemler ve endüstriyel otomasyon projelerinde güçlü ve hassas hareket kontrolü sunar.
LDO Motors'un hassas motor üretim teknolojisiyle geliştirilen bu model, standart kısa gövdeli NEMA17 motorlara kıyasla yüksek tutma torku gerektiren mekanik sistemlerde avantaj sağlar.
Öne Çıkan Özellikler
- 0.85 Nm Yüksek Tutma Torku: Ağır hareketli mekanizmalar ve yüksek yük gerektiren uygulamalar için güçlü motor yapısı.
- 2.0A Faz Akımı: Uygun step motor sürücüleriyle kontrollü ve kararlı çalışma.
- 1.8° Adım Açısı: Tam adımda tur başına 200 adım ile hassas konumlandırma.
- 60 mm Motor Gövdesi: Yüksek tork kapasitesini destekleyen uzun gövde tasarımı.
- NEMA17 Montaj Standardı: Uyumlu motor bağlantı aparatları ve mekanik sistemlerle kolay entegrasyon.

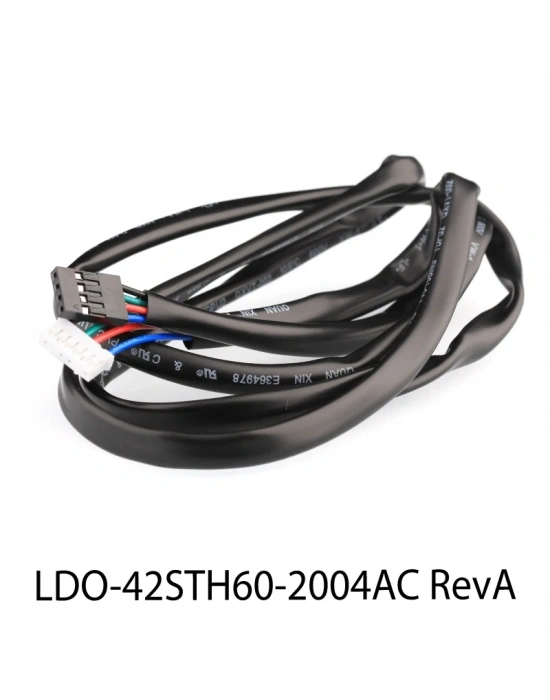

- Bipolar 4 Kablolu Yapı: Modern step motor sürücüleriyle kullanım.
- 5 mm Motor Mili: Uygun kasnak, kaplin ve mekanik bağlantı elemanlarıyla uyumluluk.
- Geniş Kullanım Alanı: 3D yazıcı, CNC, robotik ve otomasyon sistemlerinde çok yönlü kullanım.
Teknik Özellikler
| Özellik | Değer |
|---|
| Marka | LDO Motors |
| Model | LDO-42STH60-2004AC |
| Motor tipi | 2 fazlı hibrit step motor |
| NEMA standardı | NEMA17 |
| Gövde ölçüleri | 42 × 42 × 60 mm |
| Adım açısı | 1.8° |
| Tam adım sayısı | 200 adım/tur |
| Nominal faz akımı | 2.0A |
| Nominal faz gerilimi | 4.2V |
| Faz direnci | 2.1 Ω |
| Faz endüktansı | 4.1 mH |
| Tutma torku | 0.85 Nm (85 Ncm) |
| Detent torku | 30 mNm (referans) |
| Faz sayısı | 2 |
| Kablo sayısı | 4 |
| Mil çapı | 5 mm |
| Mil uzunluğu | 23 mm (D kesitli bölüm 15 mm) |
| Rotor ataleti | 102 g·cm² |
| Yaklaşık ağırlık | 500 g |
| Yalıtım sınıfı | Class B |
Kullanım Alanları
3D Yazıcı Sistemleri
CoreXY, Cartesian ve özel tasarım 3D yazıcılarda yüksek tork gerektiren eksen hareketleri için kullanılabilir. Özellikle ağır tabla mekanizmaları, büyük formatlı yazıcılar ve uygun hızlarda yüksek hareket kuvveti gerektiren sistemler için değerlendirilebilir.
CNC ve Mekanik Hareket Sistemleri
Kayış-kasnak, trapez vida ve vidalı mil sistemlerinde uygun mekanik oranlarla birlikte kullanılabilir. Küçük CNC makineleri, lineer hareket mekanizmaları ve hassas konumlandırma uygulamalarına uygundur.
Robotik ve Endüstriyel Otomasyon
Robotik hareket mekanizmaları, otomatik besleme sistemleri, pozisyonlama üniteleri ve kontrollü hareket gerektiren özel makine tasarımlarında kullanılabilir.
Step Motor Sürücü Uyumluluğu
LDO-42STH60-2004AC, bipolar step motorları destekleyen ve gerekli faz akımını sağlayabilen sürücülerle çalıştırılabilir.
- TMC5160: Yüksek akım kapasitesi gerektiren uygulamalar için uygun bir seçenek.
- TMC2209: Sürücünün gerçek soğutma ve akım kapasitesi dikkate alınarak kullanılabilir.
- DM542 ve benzeri harici sürücüler: Uygun akım ayarlarıyla CNC ve otomasyon uygulamalarında kullanılabilir.
Klipper, Marlin ve GRBL tabanlı kontrol sistemlerinde, kullanılan kontrol kartı ve sürücü yapılandırmasına bağlı olarak çalıştırılabilir.
Önemli: Motorun 2.0A nominal faz akımı, sürücünün RMS akım ayarıyla doğrudan aynı kabul edilmemelidir. Sürücü akımı, sürücü özellikleri ve motor sıcaklığı dikkate alınarak ayarlanmalıdır.
Neden LDO Motors?
LDO Motors, 3D yazıcı ve hassas hareket kontrol sistemlerinde kullanılan step motorlarıyla tanınan bir üreticidir.
LDO-42STH60-2004AC modeli, güçlü tutma torku, standart NEMA17 bağlantı ölçüleri ve hassas adım kontrolünü bir araya getirerek hem profesyonel makine üreticileri hem de kendi sistemlerini geliştiren kullanıcılar için etkili bir motor seçeneği sunar.
Stroma3D, 3D yazıcı, CNC ve otomasyon projeleriniz için LDO Motors step motorlarını ve uyumlu hareket kontrol bileşenlerini bir araya getirir.
